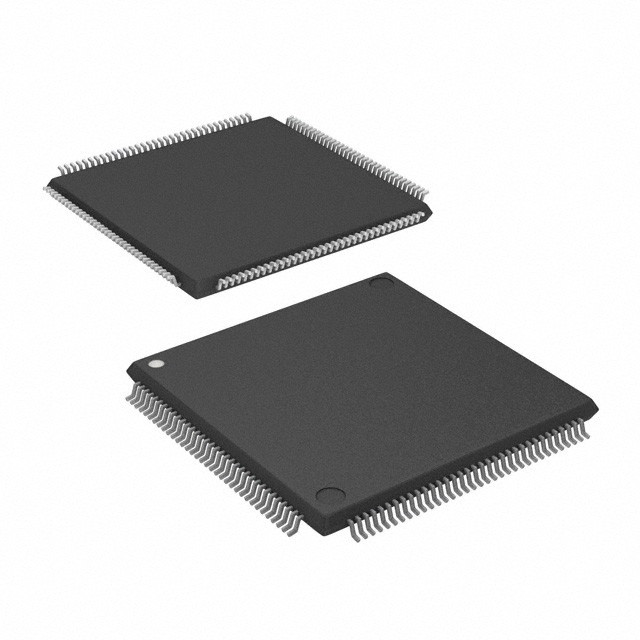

AT32UC3A3256-ALUR IC MCU 32BIT 256KB FLASH 144LQFP Tecnologia de microchip

Descrição

O AT32UC3A3 é um microcontrolador System-On-Chip completo baseado no processador AVR32 UC RISC que funciona em frequências de até 66MHz.concebidos para aplicações embutidas de baixo custo, com especial ênfase no baixo consumo de energia, na elevada densidade de códigos e no elevado desempenho.

Características

• Microcontrolador de 32 bits AVR®32 UC de baixo consumo e alto desempenho
¢ Conjunto de instruções RISC de ciclo único compacto, incluindo o conjunto de instruções DSP
Instruções de leitura-modificação-escrita e manipulação de bits atômicos
Performando 1,49 DMIPS/MHz
• Até 91DMIPS Funcionando a 66MHz a partir de Flash (1 estado de espera)
• Até 54 DMIPS em execução a 36 MHz a partir do Flash (0 estado de espera)
Unidade de Proteção da Memória
• Sistema de autocarros de várias camadas
¢ Transferências de dados de alto desempenho em autocarros separados para aumentar o desempenho
8 canais DMA periféricos (PDCA) Melhora a velocidade para a comunicação periférica
4 canais DMA genéricos para vias de dados de largura de banda elevada
• Flash interno de alta velocidade
¢ versões de 256KBytes, 128KBytes, 64KBytes
Acesso flash de ciclo único até 36 MHz
Otimizar a execução de instruções na velocidade máxima
Tempo de programação de página de 4 ms e tempo de eliminação de chip completo de 8 ms
- 100.000 ciclos de gravação, capacidade de retenção de dados de 15 anos
- Bloques de segurança flash e área de configuração definida pelo utilizador
• SRAM interna de alta velocidade
Acesso de ciclo único de 64KBytes em velocidade máxima, ligado ao CPU Local Bus
64KBytes no sistema de autocarro de camadas múltiplas
• Controlador de interrupção
Serviço de interrupção de baixa latência com prioridade programável
• Funções do sistema
¢ Gestor de energia e relógio, incluindo relógio RC interno e um oscilador de 32 kHz
- dois osciladores polivalentes e um ciclo de bloqueio de duas fases (PLL);
¢ Timer de cão de guarda, Timer de relógio em tempo real
• Memórias externas
Suporte a SDRAM, SRAM, NandFlash (ECC de 1 e 4 bits), Compact Flash
Até 66 MHz
• Suporte de dispositivos de armazenamento externos
¢ MultiMediaCard (MMC), Secure-Digital (SD), SDIO V1.1
CE-ATA, FastSD, SmartMedia, Compact Flash
- Memória flash: formato V1.40, PRO Formato V1.00, Micro
Interface IDE
• Um sistema de encriptação avançado (AES) para AT32UC3A3256S, AT32UC3A3128S e AT32UC3A364S
Algoritmo de chave de 256 bits, 192 bits e 128 bits, compatível com as especificações FIPS PUB 197
Capacidades de encriptação/descriptação de buffers
• Universal Serial Bus (USB)
Dispositivo USB de alta velocidade (480Mbit/s)/MiniHost com On-The-Go (OTG)
Configuração e gestão flexíveis de endpoints com canais DMA dedicados
Transceptores no chip, incluindo os pull-ups
• Um conversor analógico-digital de 10 bits de 8 canais, multiplexado com IO digitais.
• Dois temporizadores de 16 bits de três canais (TC)
• Quatro transmissores/receptores universais síncronos/assíncronos (USART)
O gerador independente de Baudrate, suporte às interfaces SPI, IrDA e ISO7816
Suporte para aperto de mão de hardware, interfaces RS485 e linha de modem
• Duas interfaces periféricas em série Master/Slave (SPI) com sinais de seleção de chips
• Um controlador de protocolo sincrônico em série
Suporta I2S e protocolos baseados em quadros genéricos
• Duas interfaces Master/Slave Two-Wire (TWI), compatíveis com I2C a 400 kbit/s
• Sistema de depuração no chip (interface JTAG)
Nexus Classe 2+, Controle de tempo de execução, dados não intrusivos e rastreamento de programas
• 110 Input/Output de finalidade geral (GPIO)
Modo padrão ou de alta velocidade
Capacidade de alternar: até 66MHz
• TBGA e LQFP de 144 pinos
• Fonte de alimentação única de 3,3 V
