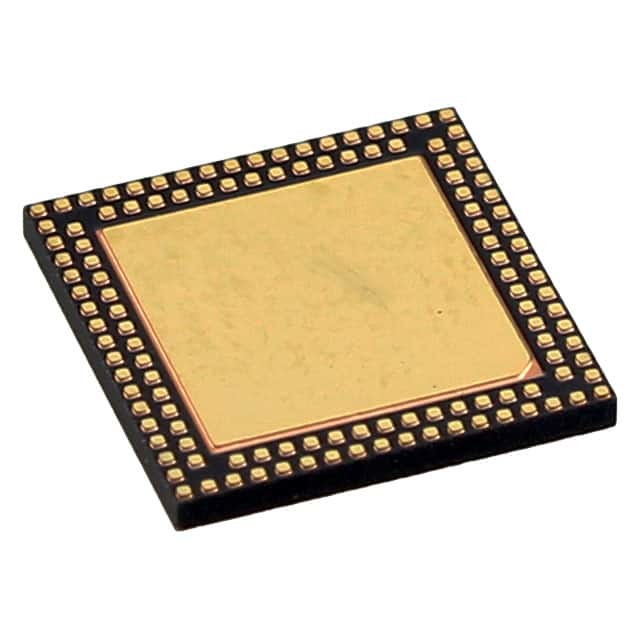

PIC32MX430F064L-I/TL IC MCU 32BIT 64KB FLASH Tecnologia de microchip 124VTLA

Descrição geral do dispositivo

Este documento contém dispositivos-s PIC32MX1XX/2XX.

Condições de funcionamento
• 2,3 V a 3,6 V, -40oC a +105oC, CC a 40 MHz

Núcleo: 40 MHz MIPS32® M4K®

• Modo MIPS16e® para até 40% de menor tamanho de código
• 1,56 DMIPS/MHz (Dhrystone 2.1)
• Arquitetura de código eficiente (C e Assembly)
• Multiplicação de um ciclo (MAC) 32x16 e dois ciclos 32x32

Gerenciamento de relógios
• 0,9% oscilador interno
• PLLs programáveis e fontes de relógio de oscilador
• Monitor de relógio à prova de falhas (FSCM)
• Temporiador independente para cães de guarda
• Despertar e arrancar rapidamente

Gestão de energia

• modos de gestão de baixa energia (dormir, inatividade)
• Reinicialização integrada de ligação e reinicialização de descarga
• corrente dinâmica de 0,5 mA/MHz (típica)
• Corrente IPD de 20 μA (típica)

Características da interface de áudio

• Comunicação de dados: modos I2S, LJ, RJ, DSP
• Interface de controlo: SPI e I2CTM
• Relógio mestre:
- Geração de frequências de relógio fracionárias
- Pode ser sincronizado com o relógio USB
#NOME?

Características analógicas avançadas

• Módulo ADC:
- Taxa de 10 bits 1,1 Msps com um S&H
- Até 10 entradas analógicas em dispositivos de 28 pinos e 13 entradas analógicas em dispositivos de 44 pinos
• Flexíveis e independentes
• Unidade de medição do tempo de carga (CTMU):
- Suporta mTouchTM capacitive touch sensing
- Fornece medição de tempo de alta resolução (1 ns)
- Capacidade de medição de temperatura no chip
• Comparadores:
- Até três módulos de comparador analógico
- Referências programáveis com 32 pontos de tensão

Timers/Output Compare/Input Capture

• Cinco temporizadores de uso geral:
- Cinco temporizadores de 16 bits e até dois de 32 bits
• Cinco módulos de Output Compare (OC)
• Cinco módulos de captura de entrada
• Seleção de pin de periférico (PPS) para permitir o remap da função
• Módulo de relógio e calendário em tempo real (RTCC)

Interfaces de comunicação

• Controlador OTG Full-speed compatível com o USB 2.0
• Dois módulos UART (10 Mbps)
- Suporta protocolos LIN 2.0 e suporte IrDA®
• Dois módulos SPI de 4 fios (20 Mbps)
• Dois módulos I2C (até 1 Mbaud) com suporte SMBus
• Seleção de pin de periférico (PPS) para permitir o remap da função
• Portão mestre paralelo (PMP)

Acesso direto à memória (DMA)

• Quatro canais de hardware DMA com detecção automática do tamanho dos dados
• Dois canais adicionais dedicados ao USB
• Verificação de redundância cíclica programável (CRC)

Input/Output

• 15 mA fonte/sink em todos os pinos de E/S
• Pins tolerantes a 5 V
• Descolagem aberta, puxadas e puxadas selecionáveis
• Interrupções externas em todos os pinos de E/S

Qualificação e apoio de classe B

• REVG AEC-Q100 (grado 2 -40oC a +105oC) previsto
• Biblioteca de Segurança de Classe B, IEC 60730

Apoio ao desenvolvimento de depuradores

• Programação em circuito e em aplicações
• Interface MIPS® JTAG melhorada com 4 fios
• Programa ilimitado e seis pontos de interrupção de dados complexos
• Análise de limites compatível com o IEEE 1149.2 (JTAG)
