XC2365B40F80LRABKXUMA1 IC MCU 16/32B 320KB FLSH 100LQFP Tecnologias Infineon

Informações gerais sobre o dispositivo

Os derivados do XC236x são membros de alto desempenho da Família Infineon XC2000 de microcontroladores CMOS de chip único com recursos completos.Estes dispositivos estendem a funcionalidade e o desempenho da família C166 em termos de instruções (unidade MAC)Combinam alto desempenho da CPU (até 66 milhões de instruções por segundo) com alta funcionalidade periférica e capacidades de IO aprimoradas.Os periféricos otimizados podem ser adaptados aos requisitos da aplicação de forma flexívelEsses derivados também fornecem geração de relógio via PLL e fontes de relógio internas ou externas, e vários módulos de memória no chip, como Flash de programa, RAM de programa e RAM de dados.

Resumo das características

Para uma rápida visão geral ou referência, as propriedades do XC236x ̇s são listadas aqui de forma condensada.
• CPU de 16 bits de alto desempenho com pipeline de 5 estágios
Tempo de ciclo de instrução de 15 ns a 66 MHz Clock da CPU (Execução de ciclo único)
1 Ciclo de adição e subtração de 32 bits com resultado de 40 bits
Multiplicação de 1 ciclo (16 × 16 bits)
Instruções de multiplicação e acumulação (MAC) de 1 ciclo
Divisão de fundo (32 / 16 bits) em 21 ciclos
¢ Facilidades de manipulação de bits booleanos aprimoradas
Execução de salto de ciclo zero
Instruções adicionais para o suporte de HLL e sistemas operativos
¢ Projeto baseado em registo com bancos de registo múltiplos variáveis
Suporte à comutação rápida de contexto com dois bancos de registos locais adicionais
16 Mbytes Espaço de endereço linear total para código e dados
1024 bytes na área do registro de funções especiais do chip (família C166 compatível)
• Sistema de interrupção de 16 níveis de prioridade com até 79 fontes, entradas externas selecionáveis
para a geração interrupta e o despertar, taxa de amostragem até 15 ns
• Instalações de transferência de dados de ciclo único de 8 canais com sistema de interrupção
Controlador de eventos periféricos (PEC), os ponteiros de 24 bits cobrem o espaço de endereço total
• Geração de relógios a partir de fontes de relógio internas ou externas,
através do PLL on-chip ou através do Prescaler
• Módulos de memória no chip
1 Kbyte de RAM em stand-by no chip (SBRAM)
2 Kbytes de RAM de dupla porta no chip (DPRAM)
16 Kbytes On-Chip Data SRAM (DSRAM)
¢ até 32 Kbytes de programa/dados SRAM (PSRAM) no chip
¢ Até 576 Kbytes de memória de programa no chip (memória flash)
• Módulos periféricos no chip
Dois conversores A/D sincronizáveis com um total de 16 canais, resolução de 10 bits,
Tempo de conversão até 1,2 μs, pré-processamento opcional de dados (redução de dados,
Verificação de alcance)
¢ Unidade de captura/comparação para fins gerais de 16 canais (CAPCOM2)
2 Unidades de captura/comparação para geração flexível de sinais PWM (CCU6x)
- Unidade de temporizador multifuncional com 5 temporizadores
Seis canais de interface em série para serem utilizados como UART, LIN, sincrono de alta velocidade
Canal (SPI/QSPI), Interface de autocarro IIC (10 bits de endereçamento, 400 kbit/s), Interface IIS
Interface MultiCAN no chip (Rev. 2.0B ativa) com 64 objetos de mensagem
(Full CAN/Basic CAN) em 3 nós CAN e funcionalidade de gateway
Relógio em tempo real no chip
• Até 12 Mbytes de espaço de endereço externo para código e dados
Características de autocarro externo programáveis para diferentes faixas de endereço
¢ Buses externos de endereços/dados com múltiplos ou desmultiplicados
Largura do barramento de endereços selecionável
- Largura do Bus de Dados de 16 ou 8 bits
Quatro sinais de selecção de chips programáveis
• Fonte de alimentação única de 3,0 V a 5,5 V
• Timer de vigilância e oscilador de vigilância
• Até 75 linhas de E/S de finalidade geral
• Carregador Bootstrap no chip
• Compatível com uma grande variedade de ferramentas de desenvolvimento, como os compiladores C,
Pacotes de Macro-Assembler, Emuladores, Painéis de Avaliação, HLL-Debuggers, Simuladores,
Desmontadores de analistas lógicos, placas de programação
• Suporte de depuração no chip através da interface JTAG

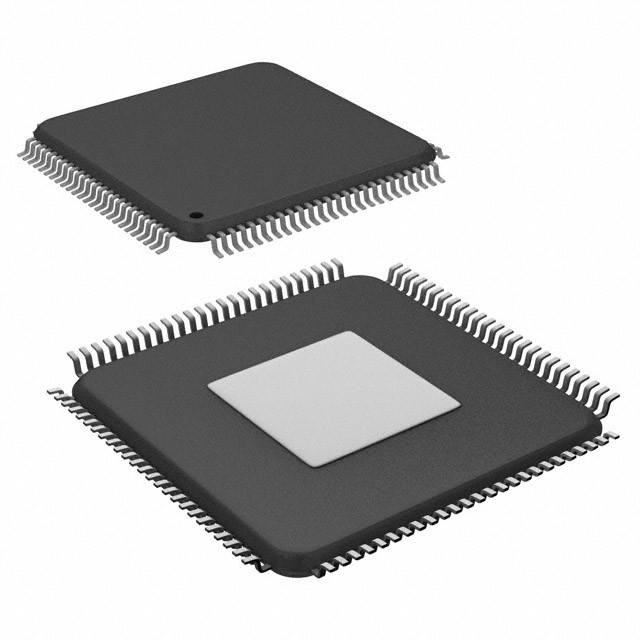

• Pacote LQFP verde de 100 pinos, 0,5 mm (19,7 mil) de passo
