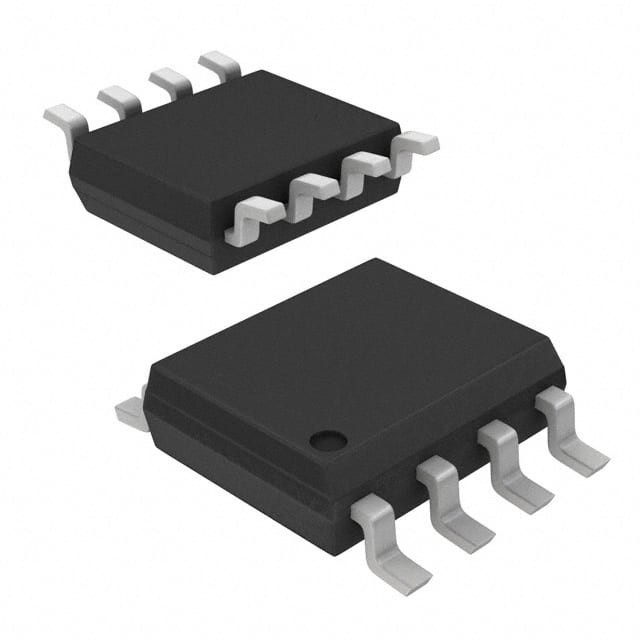

ATTINY25-20SU IC MCU 8BIT 2KB FLASH 8SOIC Tecnologia de microchip

Resumo

O ATtiny25/45/85 é um microcontrolador CMOS de 8 bits de baixo consumo baseado na arquitetura RISC aprimorada AVR.O ATtiny25/45/85 alcança rendimentos aproximados de 1 MIPS por MHz, permitindo ao designer do sistema otimizar o consumo de energia em relação à velocidade de processamento.

Características

• Microcontrolador AVR® de 8 bits de baixo consumo e alto desempenho
• Arquitetura RISC avançada
120 instruções poderosas Execução da maioria dos ciclos de relógio único
32 x 8 Registros de trabalho de finalidade geral
Função totalmente estática
• Memórias de programas e dados não voláteis
2/4/8K bytes de memória flash de programação do sistema
• Duração: 10.000 ciclos de gravação/apagamento
128/256/512 bytes EEPROM programável no sistema
• Duração: 100.000 ciclos de gravação/apagamento
128/256/512 bytes SRAM interna
¢ Bloqueio de programação para auto-programação de programas flash e segurança de dados EEPROM
• Características periféricas
- Timer/contador de 8 bits com prescaler e dois canais PWM
¢ temporizador/contador de alta velocidade de 8 bits com prescaler separado
• 2 saídas PWM de alta frequência com registos de comparação de saída separados
• Gerador de tempo morto programável
Interface de série universal com detector de condição de arranque
¢ ADC de 10 bits
• 4 canais de fim único
• 2 pares de canais ADC diferenciados com ganho programável (1x, 20x)
• Medição da temperatura
¢ Temporiador de vigilância programável com oscilador separado no chip
Comparador analógico no chip
• Características especiais do microcontrolador
DebugWIRE Sistema de depuração no chip
¢ Programável no sistema através da porta SPI
Fontes de interrupção externas e internas
¢ Low Power Idle, Redução de ruído do ADC e modos de desligamento
- Circuito reforçado de reinicialização de energia
Circuito de detecção de brow-out programável
Oscilador calibrado interno
• I/O e Pacotes
6 linhas de E/S programáveis
¢ PDIP de 8 pinos, SOIC de 8 pinos, QFN/MLF de 20 pinos e TSSOP de 8 pinos (apenas ATtiny45/V)
• Tensão de funcionamento
¥ 1,8 - 5,5 V para ATtiny25V/45V/85V
¥ 2,7 - 5,5 V para ATtiny25/45/85
• Grau de velocidade
ATtiny25V/45V/85V: 0 ?? 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
ATtiny25/45/85: 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
• Faixa de temperatura industrial
• Baixo consumo de energia
Modo ativo:
• 1 MHz, 1,8 V: 300 μA
Modo desligado:
• 0,1 μA a 1,8 V
