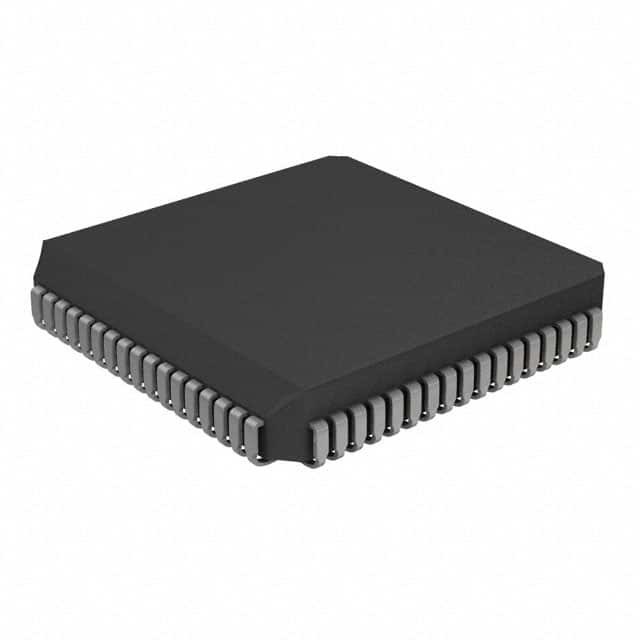

PIC17C756A-33/L IC MCU 8BIT 32KB OTP 68PLCC Tecnologia de microchip

OBSERVAÇÃO

Esta ficha de dados abrange o grupo PIC17C7XX da família de microcontroladores PIC17CXXX.

Características principais do microcontrolador:
• Apenas 58 instruções de uma só palavra para aprender
• Todas as instruções de ciclo único (121 ns), exceto para as ramificações do programa e as leituras/escrituras de tabela, que são de dois ciclos
• Velocidade de funcionamento:
- DC - 33 MHz entrada de relógio
- DC - 121 ns ciclo de instrução
• Multiplicador de hardware de ciclo único de 8 x 8
• Capacidade de interrupção
• 16 níveis de hardware
• Modos de endereçamento direto, indireto e relativo
• Execução de memória de programa interna/externa, capaz de endereçar 64K x 16 espaços de memória de programa

Características dos periféricos:
• Até 66 pinos de E/S com controlo de direcção individual
• Conversor analógico-digital multicanal de 10 bits
• Pouso/fonte de alta corrente para acionamento direto de LED
• Quatro pinos de entrada de captura
- Captura de 16 bits, resolução máxima 121 ns
• Três saídas PWM (resolução de 1 a 10 bits)
• TMR0: temporizador/contador de 16 bits com
Prescaler programável de 8 bits
• TMR1: temporizador/contador de 8 bits
• TMR2: temporizador/contador de 8 bits
• TMR3: temporizador/contador de 16 bits
• Dois transmissores de receptores síncronos e assíncronos universais (USART/SCI) com geradores de taxa de baud independentes
• Porta Serial Sincrónica (SSP) com modos SPITM e I2CTM (incluindo o modo mestre I2C)

Características especiais do microcontrolador:
• Reinicialização de energia (POR), temporizador de arranque (PWRT) e temporizador de arranque do oscilador (OST)
• Watchdog Timer (WDT) com o seu próprio oscilador RC no chip para uma operação fiável
• Reinicialização
• Protecção por códigos
• Modo SLEEP para poupança de energia
• Opções de oscilador selecionáveis

Tecnologia CMOS:
• Tecnologia CMOS EPROM de baixa potência e alta velocidade
• Projeto totalmente estático
• Ampla gama de tensões de funcionamento (3,0V a 5,5V)
• Intervalos de temperatura comerciais e industriais
• Baixo consumo energético
- < 5 mA @ 5V, 4 MHz
- 100 μA típico @ 4,5 V, 32 kHz
- < 1 μA corrente típica de espera @ 5V
