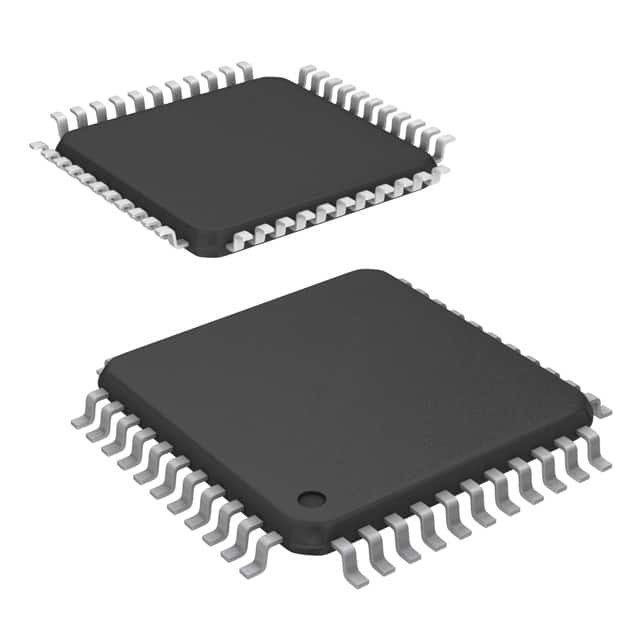

CY8C27543-24AXI IC MCU 8BIT 16KB FLASH 44TQFP Tecnologias Infineon

Visão geral funcional do PSoC®

A família PSoC® consiste em muitos dispositivos de Array de Sinais Mistos com Controladores On-Chip. Estes dispositivos são projetados para substituir vários componentes tradicionais de sistema baseados em MCU por um,Dispositivo programável de chip único de baixo custoOs dispositivos PSoC incluem blocos de lógica analógica e digital configuráveis, bem como interligações programáveis.Esta arquitetura permite ao usuário criar configurações periféricas personalizadas que correspondem aos requisitos de cada aplicação individualAlém disso, uma CPU rápida, memória de programa Flash, memória de dados SRAM e IO configurável estão incluídos em uma gama de pinouts e pacotes convenientes.

Características

■ Processador de Arquitetura Harvard
- Processador M8C - Velocidades até 24 MHz
8x8 Multiplicar, 32 bits Acumular
¢ Baixa potência a alta velocidade
Voltagem de operação de 3,0 a 5,25 V
Voltagem de operação até 1,0 V usando a bomba de modo de comutação on-chip (SMP)
-40°C a +85°C
■ periféricos avançados (blocos PSoC)
¢ 12 blocos de PSoC analógicos ferroviário-ferroviário:
- Até 14 bits de ADC
- Até DACs de 9 bits
- Amplificadores de ganho programáveis
- Filtros e comparadores programáveis
¢ 8 blocos digitais de PSoC fornecem:
- temporizadores de 8 a 32 bits, contadores e PWMs
- Módulos CRC e PRS
- Até 2 UARTs Full-Duplex
- Múltiplos Mestres ou Escravos SPITM
- Conectável a todos os pinos GPIO
Períferos complexos através da combinação de blocos
■ Precisão, relógio programável
O oscilador interno de 2,5% 24/48 MHz
24/48 MHz com cristal opcional de 32 kHz
O oscilador externo opcional, até 24 MHz
Oscilador interno para vigilância e sono
■ Memória flexível no chip
- 16K Flash Program Storage 50.000 Ciclos de apagamento/escritura
256 bytes de armazenamento de dados SRAM
¢ Programação serial no sistema (ISSP)
Atualizações Flash parciais
Modos de protecção flexíveis
Emulação EEPROM em Flash
■ Configurações de pinos programáveis
- 25 mA Sink em todos os GPIO
Pull up, Pull down, High Z, Strong, ou Open Drain Drive Modes em todos os GPIO
¢ Até 12 entradas analógicas no GPIO
4 saídas analógicas de 30 mA no GPIO
¢ Interrupção configurável em todos os GPIO
■ Recursos adicionais do sistema
I2CTM Slave, Master e Multi-Master a 400 kHz
Cão de guarda e temporizadores de sono
Detecção de baixa tensão configurável pelo utilizador
Circuito integrado de supervisão
Referência de tensão de precisão no chip
■ Ferramentas completas de desenvolvimento
¢ Desenvolvimento de Software Livre (PSoC DesignerTM)
Emulador e Programador em Circuito
Emulação em velocidade máxima
¢ Estrutura complexa do ponto de ruptura
- 128K de memória de rastreamento
