C8051F330-GM IC MCU 8BIT 8KB FLASH 20MLP Laboratórios de Silício

Visão geral do sistema

Os dispositivos C8051F330/1/2/3/4/5 são MCUs de sistema-em-chip de sinal misto totalmente integrados. As características destacadas são listadas abaixo.

• Núcleo de microcontrolador compatível com 8051 de alta velocidade (até 25 MIPS)

• Interface de depuração integrada no sistema, de velocidade total e não intrusiva (em chip)
• Verdadeiro ADC de 10 bits a 200 ksps de 16 canais de extremidade única/diferencial com multiplexador analógico
• DAC de saída de corrente de 10 bits
• Oscilador interno de 25 MHz programável de precisão
• São reservados até 8 kB de memória Flash no chip
• 768 bytes de RAM no chip
• SMBus/I2C, Enhanced UART e Enhanced SPI interfaces em série implementadas em hardware
• Quatro temporizadores de 16 bits de uso geral
• Matriz de Contador/Timer (PCA) programável com três módulos de captura/comparação e função Watchdog Timer
• Reinicialização de energia no chip, monitor VDD e sensor de temperatura
• Comparador de tensão no chip
• 17 portas de entrada/saída (tolerante a 5 V)

Periféricos analógicos

- ADC de 10 bits (somente F330/2/4)
• Até 200 kps
• Até 16 entradas externas de ponta única ou diferencial
• VREF de VREF interno, pin externo ou VDD
• Iniciação interna ou externa da fonte de conversão
• Sensor de temperatura incorporado
- DAC de saída de corrente de 10 bits (somente F330)
- Comparador
• Histerese e tempo de resposta programáveis
• Configurável como fonte de interrupção ou reinicialização
• Baixa corrente (0,4 μA)
Debug no chip
- Circuitos de depuração no chip facilitam depuração no sistema de velocidade total e não intrusiva (não é necessário um emulador)
- Fornece pontos de interrupção, passo único, inspecção/modificação de memória e registos
- Desempenho superior aos sistemas de emulação que utilizam chips ICE, pods de alvo e soquetes
- Baixo custo, kit de desenvolvimento completo
Tensão de alimentação 2,7 a 3,6 V
- corrente de funcionamento típica: 6,4 mA a 25 MHz;
9 μA a 32 kHz
- Corrente típica de parada: 0,1 μA
Intervalo de temperatura: ¥40 a + 85 °C
Núcleo 8051 μC de alta velocidade
- Arquitetura de instruções pipeline; executa 70% das instruções em 1 ou 2 relógios do sistema
- Até 25 MIPS com clock 25 MHz
- Memória de manipulação de interrupções expandida
- 768 bytes RAM interna de dados (256 + 512)
- 8 kB (F330/1), 4 kB (F332/3), ou 2 kB (F334/5) Flash; Programável no sistema em 512 bytes
Periféricos digitais
- 17 portas de entrada/saída; todas tolerantes a 5 V com alta corrente do sumidouro
- UART, SMBusTM e portas seriadas SPITM melhoradas por hardware
- Quatro contadores de 16 bits de uso geral
- Arquivo de contadores programáveis de 16 bits (PCA) com três módulos de captura/comparação
- Modo de relógio em tempo real utilizando PCA ou temporizador e fonte de relógio externa
Fontes do relógio
- Dois osciladores internos:
• 24,5 MHz com uma precisão de ± 2% suporta a operação de UART sem cristais
• Baixa frequência 80/40/20/10 kHz, baixa potência
- Oscilador externo: Cristal, RC, C, ou relógio (1 ou 2 modos de pin)
- Pode alternar entre fontes de relógio na hora; útil em modos de economia de energia

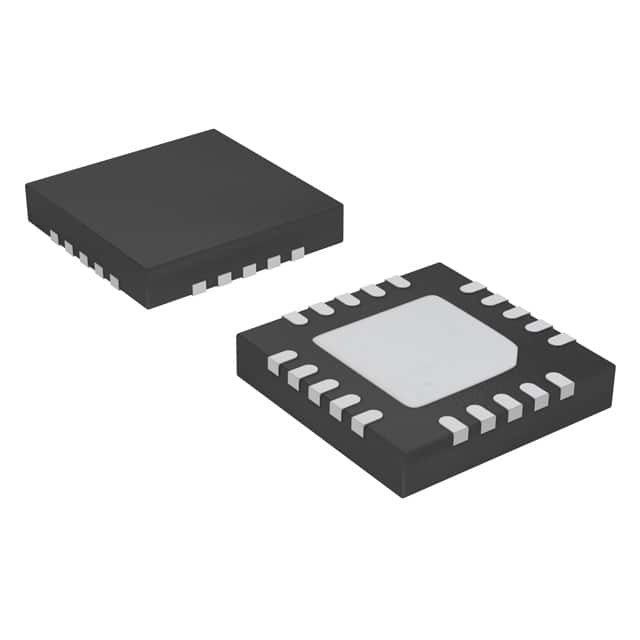

Pacote QFN de 20 pines
