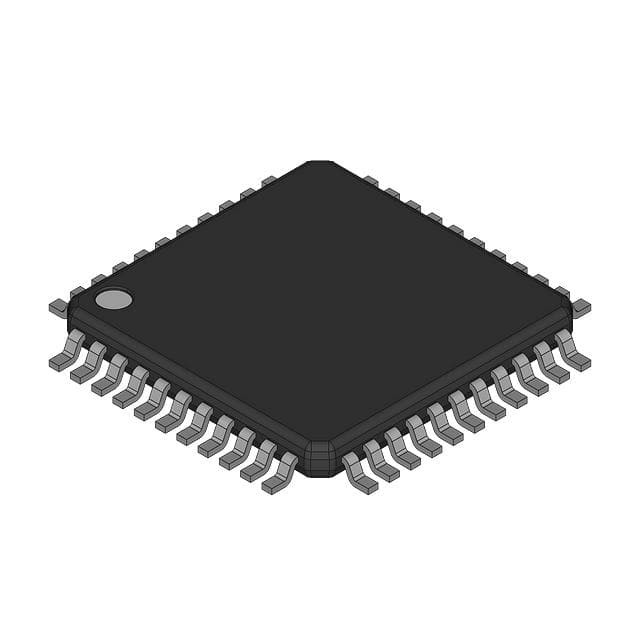

DS80C310+FCG IC MCU 8BIT ROMLESS 44TQFP Dallas Semicondutor

Descrição geral

O DS80C310 é um microcontrolador rápido 80C31/80C32 compatível.Executa todas as instruções 8051 entre 1Aplicações típicas têm uma melhoria de velocidade de 2,5x usando o mesmo código e o mesmo cristal.O DS80C310 oferece uma velocidade de cristal máxima de 25MHz, resultando em velocidades de execução aparentes de 62,5 MHz (aproximadamente 2,5x).
O DS80C310 é compatível com o padrão 80C32 e inclui recursos padrão, como três temporizadores / contadores, 256 bytes de RAM e uma porta serial.Ele também fornece ponteiros de dados duplos (DPTRs) para acelerar movimentos de memória de blocos de dadosTambém pode ajustar a velocidade de acesso à memória de dados MOVX entre dois e nove ciclos de máquina para flexibilidade na seleção de memória externa e periféricos.O DS80C310 oferece compatibilidade ascendente com o DS80C320.

Características

■ 80C32 Compatível
8051 Pin e conjunto de instruções compatíveis
Portão de série duplex completo
Três temporizadores/contadores de 16 bits
256 bytes de RAM do Scratchpad
Endereço/Bus de dados múltiplos
Endereços de 64kB ROM e 64kB RAM
■ Arquitetura de alta velocidade
4 Relógios/ciclo da máquina (8051 = 12)
Funciona em corrente contínua a velocidades de clock de 25 MHz
Instrução de ciclo único em 160 ns
Indicador de dados duplo
MOVX de comprimento variável opcional para acesso
RAM rápida/lenta/periféricos
■ 10 Fontes de interrupção totais com 6 Fontes externas
■ Circuito interno de reinicialização da alimentação
■ Compatibilidade com o DS80C320
■ Disponível em DIP de plástico de 40 pinos, PLCC de 44 pinos e TQFP de 44 pinos
