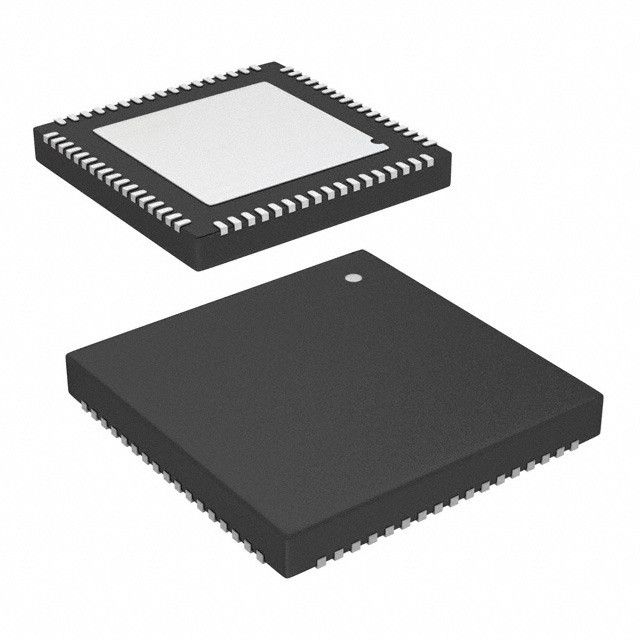

CY8C5868LTI-LP039 IC MCU 32BIT 256KB FLASH 68QFN Tecnologias Infineon

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Processador do núcleo | ARM® Cortex®-M3 | Tamanho do núcleo | Núcleo único de 32 bits |
---|---|---|---|
Velocidade | 67MHz | Conectividade | ² C de I, LINbus, SPI, UART/USART, USB |
Periféricos | CapSense, acesso direto da memória, LCD, POR, PWM, WDT | Número de entradas e saídas | 38 |
Tamanho de memória do programa | 256KB (256K x 8) | Tipo da memória do programa | FLASH |
Tamanho de EEPROM | 2K x 8 | RAM Size | 64K x 8 |
Tensão - fonte (Vcc/Vdd) | 1.71V ~ 5.5V | Conversores de dados | A/D 1x20b, 2x12b; D/A 4x8b |
Tipo do oscilador | Interno | Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 68-VFQFN expôs a almofada |
Pacote de dispositivos do fornecedor | 68-QFN (8x8) |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
CY8C5868LTI-LP039 | IC MCU 32BIT 256KB FLASH 68QFN | |
CY8C4248LTI-L475 | IC MCU 32BIT 256KB FLASH 68QFN | |
CY8C3244LTI-130 | IC MCU 8BIT 16KB FLASH 68QFN | |
CY8C4248LTI-L485 | IC MCU 32BIT 256KB FLASH 68QFN | |
CY8C4127LTI-M475 | IC MCU 32BIT 128KB FLASH 68QFN | |
CY8C3444LTI-110 | IC MCU 8BIT 16KB FLASH 68QFN | |
CY8C4247LTI-L485 | IC MCU 32BIT 128KB FLASH 68QFN | |
CY8C5267LTI-LP089 | IC MCU 32BIT 128KB FLASH 68QFN | |
CY8C5467LTI-LP003 | IC MCU 32BIT 128KB FLASH 68QFN | |
CY8C3246LTI-128 | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C4245LTI-M445 | IC MCU 32BIT 32KB FLASH 68QFN | |
CY8C4247LTI-L475 | IC MCU 32BIT 128KB FLASH 68QFN | |
CY8C5468LTI-LP026 | IC MCU 32BIT 256KB FLASH 68QFN | |
CY8C4125LTI-M445 | IC MCU 32BIT 32KB FLASH 68QFN | |
CY8C4126LTI-M445 | IC MCU 32BIT 64KB FLASH 68QFN | |
CY8C4245LTI-DM405 | IC MCU 32BIT 32KB FLASH 68QFN | |
CY8C4246LTI-M475 | IC MCU 32BIT 64KB FLASH 68QFN | |
CY8C4247LTI-M475 | IC MCU 32BIT 128KB FLASH 68QFN | |
CY8C4247LTQ-M475 | MICROCONTROLLER ARM CORTEX | |
CY8C3246LTI-149 | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C5867LTI-LP025 | IC MCU 32BIT 128KB FLASH 68QFN | |
CY8C4245LTI-DM405T | IC MCU 32BIT 32KB FLASH 68QFN | |
CY8C4246LTI-DM405 | IC MCU 32BIT 64KB FLASH 68QFN | |
CY8C4126LTI-M475 | IC MCU 32BIT 64KB FLASH 68QFN | |
CY8C4246LTI-M445 | IC MCU 32BIT 64KB FLASH 68QFN | |
CY8C3244LTI-130T | IC MCU 8BIT 16KB FLASH 68QFN | |
CY8C3245LTI-163T | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3445LTI-079T | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3246LTI-149T | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3246LTI-128T | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3446LTI-085T | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3666LTI-201T | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C5246LTI-029T | IC MCU 32BIT 64KB FLASH 68QFN | |
CY8C3665LTI-044T | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C5365LTI-104T | IC MCU 32BIT 32KB FLASH 68QFN | |
CY8C3666LTI-203 | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3666LTI-203T | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C5247LTI-089T | IC MCU 32BIT 128KB FLASH 68QFN | |
CY8C5366LTI-053T | IC MCU 32BIT 64KB FLASH 68QFN | |
CY8C5666LTI-LP005 | IC MCU 32BIT 64KB FLASH 68QFN | |
CY8C5248LTI-030T | IC MCU 32BIT 256KB FLASH 68QFN | |
CY8C5367LTI-003T | IC MCU 32BIT 128KB FLASH 68QFN | |
CY8C5368LTI-026T | IC MCU 32BIT 256KB FLASH 68QFN | |
CY8C3865LTI-014 | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3865LTI-014T | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3666LTI-027T | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3866LTI-030T | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C5667LTI-LP009 | IC MCU 32BIT 128KB FLASH 68QFN | |
CY8C5466LTI-063T | IC MCU 32BIT 64KB FLASH 68QFN | |
CY8C3866LTI-207T | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C5467LTI-007T | IC MCU 32BIT 128KB FLASH 68QFN | |
CY8C5566LTI-017T | IC MCU 32BIT 64KB FLASH 68QFN | |
CY8C5468LTI-037T | IC MCU 32BIT 256KB FLASH 68QFN | |
CY8C5567LTI-079T | IC MCU 32BIT 128KB FLASH 68QFN | |
CY8C5568LTI-114T | IC MCU 32BIT 256KB FLASH 68QFN | |
CY8C24994-24LTXI | IC MCU 8BIT 16KB FLASH 68QFN | |
CY8C24094-24LTXIT | IC MCU 8BIT 16KB FLASH 68QFN | |
CY8C24994-24LTXIT | IC MCU 8BIT 16KB FLASH 68QFN | |
CY8C3244LTI-127 | IC MCU 8BIT 16KB FLASH 68QFN | |
CY8C3244LTI-151 | IC MCU 8BIT 16KB FLASH 68QFN | |
CY8C3244LTI-168 | IC MCU 8BIT 16KB FLASH 68QFN | |
CY8C3245LTI-124 | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3245LTI-129 | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3245LTI-142 | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3246LTI-145 | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3246LTI-156 | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3444LTI-111 | IC MCU 8BIT 16KB FLASH 68QFN | |
CY8C3444LTI-113 | IC MCU 8BIT 16KB FLASH 68QFN | |
CY8C3444LTI-114 | IC MCU 8BIT 16KB FLASH 68QFN | |
CY8C3445LTI-086 | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3445LTI-095 | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3446LTI-072 | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3446LTI-084 | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3665LTI-009 | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3665LTI-043 | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3665LTI-048 | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3666LTI-025 | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3666LTI-028 | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3666LTI-042 | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3865LTI-024 | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3865LTI-032 | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3865LTI-045 | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3866LTI-020 | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3866LTI-023 | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3866LTI-029 | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3444LTI-110T | IC MCU 8BIT 16KB FLASH 68QFN | |
CY8C5366LTI-053 | IC MCU 32BIT 64KB FLASH 68QFN | |
CY8C5368LTI-026 | IC MCU 32BIT 256KB FLASH 68QFN | |
CY8C5567LTI-079 | IC MCU 32BIT 128KB FLASH 68QFN | |
CY8C5568LTI-114 | IC MCU 32BIT 256KB FLASH 68QFN | |
CY8C5246LTI-029 | IC MCU 32BIT 64KB FLASH 68QFN | |
CY8C5248LTI-030 | IC MCU 32BIT 256KB FLASH 68QFN | |
CY8C5566LTI-017 | IC MCU 32BIT 64KB FLASH 68QFN | |
CY8C5365LTI-104 | IC MCU 32BIT 32KB FLASH 68QFN | |
CY8C5367LTI-003 | IC MCU 32BIT 128KB FLASH 68QFN | |
CY8C5247LTI-089 | IC MCU 32BIT 128KB FLASH 68QFN | |
CY8C3866LTI-209 | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3865LTI-205 | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3665LTI-199T | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3446LTI-074T | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C3445LTI-081T | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3865LTI-205T | IC MCU 8BIT 32KB FLASH 68QFN | |
CY8C3866LTI-209T | IC MCU 8BIT 64KB FLASH 68QFN | |
CY8C5488LTI-LP093 | IC MCU 32BIT 256KB FLASH 68QFN |
Descrição de produto
Detalhes do produto
Descrição geral
Com sua gama única de blocos configuráveis, o PSoC®5 é uma verdadeira solução de nível de sistema que fornece funções periféricas MCU, memória, analógicas e digitais em um único chip.A família CY8C52 oferece um método moderno de aquisição de sinalA capacidade analógica abrange o intervalo de termopares (próximo de tensões de CC) a sinais ultrasônicos.A família CY8C52 pode lidar com dezenas de canais de aquisição de dados e entradas analógicas em cada pin GPIOA família CY8C52 é também um sistema digital configurável de alto desempenho com alguns números de peças, incluindo interfaces como USB, multi-master I2C e CAN.a família CY8C52 tem uma fácil de configurar matriz lógica, roteamento flexível para todos os pinos de E/S, e um núcleo de microprocessador ARM® CortexTM-M3 de 32 bits de alto desempenho.Os designers podem facilmente criar projetos de nível de sistema usando uma rica biblioteca de componentes pré-construídos e primitivas booleanas usando o PSoC® CreatorTM, uma ferramenta hierárquica de entrada de desenho esquemático.A família CY8C52 oferece oportunidades incomparáveis para integração analógica e digital de materiais, ao mesmo tempo em que acomode facilmente alterações de design de última hora através de simples atualizações de firmware.
Características
■ Núcleo de CPU ARM Cortex-M3 de 32 bits□ Operação em CC a 40 MHz
□ Memória flash de programas, até 256 KB, 100.000 ciclos de gravação, retenção de 20 anos, vários recursos de segurança
□ Até 64 KB de memória SRAM
D 2 KB de memória EEPROM, 1 milhão de ciclos, 20 anos de retenção
D DMA de 24 canais com acesso de autocarro AHB multicamadas
• Descritores e prioridades em cadeia programáveis
• Suporte de transferência de 32 bits de alta largura de banda
■ Baixa tensão, ultra baixa potência
D Ampla gama de tensões de funcionamento: 0,5 V a 5,5 V
□ Regulador de impulso de alta eficiência de entrada de 0,5 V para saída de 1,8 V a 5,0 V
□ 2 mA a 6 MHz
□ Modos de baixa potência, incluindo:
• Modo de hibernação de 300 nA com retenção de RAM e LVD
• modo de sono de 2 μA com relógio em tempo real e reinicialização de baixa tensão
■ Sistema de E/S versátil
□ 28 a 72 I/O (62 GPIO, 8 SIO, 2 USBIO[1])
□ Qualquer GPIO para qualquer roteamento periférico digital ou analógico
□ Acionamento direto LCD de qualquer GPIO, até 46x16 segmentos [1]
□ tensões de interface de entrada/saída de 1,2 V a 5,5 V, até 4 domínios
□ IRQ mascarável e independente em qualquer pin ou porta
□ Introduções TTL do gatilho Schmitt
□ Todos os GPIO configuráveis como saída alta/baixa, alta/baixa, alta-Z ou alta
□ Estado do pin GPIO configurável a funcionar no momento da reinicialização (POR)
□ 25 mA de sinqueamento no SIO
■ Periféricos digitais
D 20 a 24 blocos digitais universais baseados em PLD programáveis
□ CAN 2.0b 16 RX, 8 tampões TX completos [1]
□ Full-Speed (FS) USB 2.0 12 Mbps usando oscilador interno [1]
□ Quatro temporizadores, contadores e blocos PWM configuráveis de 16 bits
□ Biblioteca de periféricos padrão
• Temporizadores de 8, 16, 24 e 32 bits, contadores e PWMs
• SPI, UART, I2C
• Muitos outros disponíveis no catálogo
□ Biblioteca de periféricos avançados
• Verificação de redundância cíclica (CRC)
• Gerador de Sequência Pseudo-Atélia (PRS)
• LIN Bus 2.0
• Decodificador de quadratura
■ periféricos analógicos (1,71 V ≤ Vdda ≤ 5,5 V)
□ 1,024V±0,1% de referência de tensão interna entre -40°C e +85°C (14 ppm/°C)
□ SAR ADC, 12 bits a 1 Msps [1]
D Dois comparadores com tempo de resposta de 75 ns
■ Programação, depuração e rastreamento
□ JTAG (4 fios), Serial Wire Debug (SWD) (2 fios), Single Wire Viewer (SWV) e interfaces TRACEPORT
□ Bloqueio do Flash Patch and Breakpoint (FPB) do Cortex-M3
□ O Cortex-M3 Embedded Trace MacrocellTM (ETMTM) gera um fluxo de instruções.
□ O Cortex-M3 Data Watchpoint and Trace (DWT) gera informações de rastreamento de dados
□ O Cortex-M3 Instrumentation Trace Macrocell (ITM) pode ser utilizado para depuração de estilo de impressão
□ Os blocos DWT, ETM e ITM comunicam com sistemas de depuração e rastreamento fora do chip através do SWV ou TRACEPORT
□ Programação de bootloader suportável através de I2C, SPI, UART, USB e outras interfaces
■ Relógio de precisão e programável
□ Oscilador interno de 1 a 72 MHz ± 1% (em toda a gama de temperatura e tensão) com PLL
□ Oscilador de cristal de 4 a 33 MHz para precisão de PPM de cristal
□ Geração de relógio PLL interno até 40 MHz
□ Oscilador de cristal de relógio de 32,768 kHz
□ Oscilador interno de baixa potência a 1 kHz, 100 kHz
■ Temperatura e embalagem
D -40°C a +85°C temperatura industrial
□ Opções de pacotes SSOP de 48 pinos, QFN de 68 pinos e TQFP de 100 pinos
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Semicondutor de cipreste |
Categoria de produtos | Microcontroladores |
Série | PSOC® 5 CY8C58LP |
Embalagem | Caixa |
Peso unitário | 0.028572 onças |
Estilo de montagem | SMD/SMT |
Nome comercial | CPC |
Embalagem | Pad 68-VFQFN Exposto |
Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Embalagem do produto do fornecedor | A partir de 1 de janeiro de 2016 |
Número de I-O | 38 I/O |
Velocidade | 67 MHz |
Tamanho da EEPROM | 2K x 8 |
Core-Processador | ARMR CortexR-M3 |
Tamanho da RAM | 64K x 8 |
Memória do programa | Flash |
Periféricos | CapSense, DMA, LCD, POR, PWM, WDT |
Conectividade | I2C, LIN, SPI, UART/USART, USB |
Fornecimento de tensão-Vcc-Vdd | 1.71 V ~ 5,5 V |
Tamanho do núcleo | 32 bits |
Tamanho da memória do programa | 256KB (256K x 8) |
Conversores de dados | A/D 1x20b, 2x12b, D/A 4x8b |
Tipo de oscilador | Interno |
Temperatura máxima de funcionamento | + 85 C |
Intervalo de temperatura de funcionamento | - 40 C. |
Voltagem de alimentação de funcionamento | 0.5 V a 5.5 V |
Tipo de interface | CAN I2C USB |
Núcleo | ARM Cortex M3 |
Série de processadores | CY8C58LP |
Largura do Data-Bus | 32 bits |
Embalagem | QFN-68 |
Frequência máxima do relógio | 67 MHz |
Número de canais ADC | 2 canais ADC |
Input/output | 48 I/O |
Tamanho da RAM de dados | 64 kB |
Número de contadores de temporizadores | 4 Temporizador |
Resolução do ADC | 12 bits |
Tipo de RAM de dados | SRAM |
Descrições
MCU 32 bits ARM Cortex M3 RISC 256KB Flash 1.8V/3.3V/5V 68-Pin QFN EP Tray
Microcontroladores ARM - MCU 256K Flash 64K SRAM PSoC 5LP
Produtos recomendados
