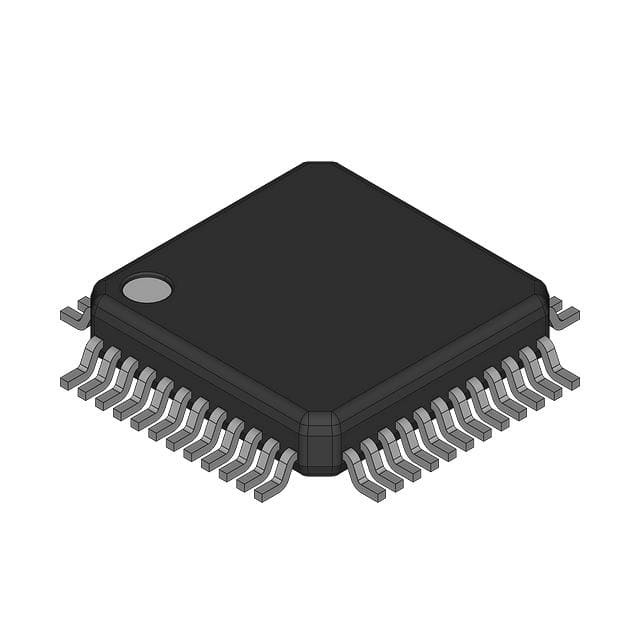

Micro luminoso do FLASH 48LQFP de LM3S828-IQN50-C2 IC MCU 32BIT 64KB

[Luminary Micro, Inc.]

Visão geral arquitetônica

A família de microcontroladores Luminary Micro StellarisTM, os primeiros controladores baseados em ARM® CortexTM-M3, traz computação de 32 bits de alto desempenho para aplicações de microcontroladores embutidos sensíveis a custos.Essas peças pioneiras oferecem aos clientes desempenho de 32 bits a um custo equivalente a dispositivos legados de 8 e 16 bits, tudo numa embalagem com uma pequena pegada.

Características do produto

O microcontrolador LM3S801 inclui as seguintes características do produto:
■ Desempenho RISC de 32 bits
Arquitetura ARM® CortexTM-M3 v7M de 32 bits otimizada para aplicações incorporadas de pequena dimensão
Core de processador de conjunto de instruções compatível com o Thumb® e apenas com o Thumb-2 para alta densidade de código
Função de 50 MHz
¢ Divisão de hardware e multiplicação de ciclo único
¢ Controlador de interrupção vectorial integrado (NVIC) que fornece manipulação de interrupção determinística
26 interrupções com oito níveis de prioridade
A unidade de proteção de memória (MPU) fornece um modo privilegiado para a funcionalidade do sistema operacional protegido
O acesso aos dados não alinhado, que permite que os dados sejam efetivamente armazenados na memória
A manipulação de bits atômicos (bit-banding) proporciona a máxima utilização da memória e um controlo periférico simplificado
■ Memória interna
¢ 64 KB flash de ciclo único
• Proteção de blocos de flash geridos pelo utilizador numa base de blocos de 2 KB
• Programação de dados flash gerida pelo utilizador
• Bloco de protecção contra flash definido e gerido pelo utilizador
¢ 8 KB de SRAM de ciclo único
■ Temporizadores de uso geral
- Três temporizadores, cada um dos quais pode ser configurado como um único temporizador de 32 bits ou como dois temporizadores de 16 bits
- Modos de temporizador de 32 bits:
• Temporizador de um disparo programável
• Temporizador periódico programável
• Relógio em tempo real quando se utiliza um relógio externo de 32,768 KHz como entrada
• Estagnação habilitada pelo usuário no modo periódico e de um disparo quando o controlador afirma a bandeira Halt da CPU durante o depuração
- Modo de temporizador de 16 bits
• Função de temporizador de uso geral com um prescaler de 8 bits
• Temporizador de um disparo programável
• Temporizador periódico programável
• Estagnação habilitada pelo usuário quando o controlador afirma a bandeira Halt da CPU durante o depuração
- Modo de captura de entrada de 16 bits:
• Captura da contagem de bordas de entrada
• Captura do tempo de bordo de entrada
Modo PWM de 16 bits:
• Modo PWM simples com inversão de saída do sinal PWM programável por software
■ Timer de vigilância compatível com o ARM FiRM
- Contador down de 32 bits com registo de carga programável
- Relógio de vigilância separado com um activador.
Lógicas de geração de interrupção programáveis com mascaramento de interrupção
Proteção dos registos de bloqueio contra o software em fuga
Reinicie a lógica de geração com uma opção de ativar/desativar
¢ Estagnação habilitada pelo usuário quando o controlador afirma a bandeira Halt da CPU durante o depuração
■ Interface sincrónica em série (SSI)
¢ Operação mestre ou escrava
¢ Taxa de bits de relógio e pré-escala programáveis
¢ Transmissão e recebimento separados de FIFOs, 16 bits de largura, 8 locais de profundidade
¢ Operação de interface programável para Freescale SPI, MICROWIRE ou Texas Instruments interfaces sincrônicas em série
¢ Tamanho do quadro de dados programável de 4 a 16 bits
¢ Modo de ensaio de loopback interno para ensaios de diagnóstico/debug
■ TIAU
2 UARTs totalmente programáveis do tipo 16C550
¢ Transmitir separadamente 16x8 (TX) e 16x12 receber (RX) FIFOs para reduzir a carga do serviço de interrupção da CPU
¢ Gerador de taxa de baud programável com divisor fracionário
¢ comprimento FIFO programável, incluindo uma operação de profundidade de 1 byte que fornece uma interface convencional de duplo buffer
- níveis de desencadeamento de FIFO de 1/8, 1/4, 1/2, 3/4 e 7/8
Bits de comunicação assíncrona padrão para início, parada e paridade
¢ Detecção de falsos arranques
¢ Geração e detecção de rupturas de linha
(Continuar...)

Aplicações-alvo

■ Automatização e controlo de fábrica
■ Dispositivos industriais de controlo de energia
■ Automatização de edifícios e casas
■ Motores de indução DC e AC sem escovas
