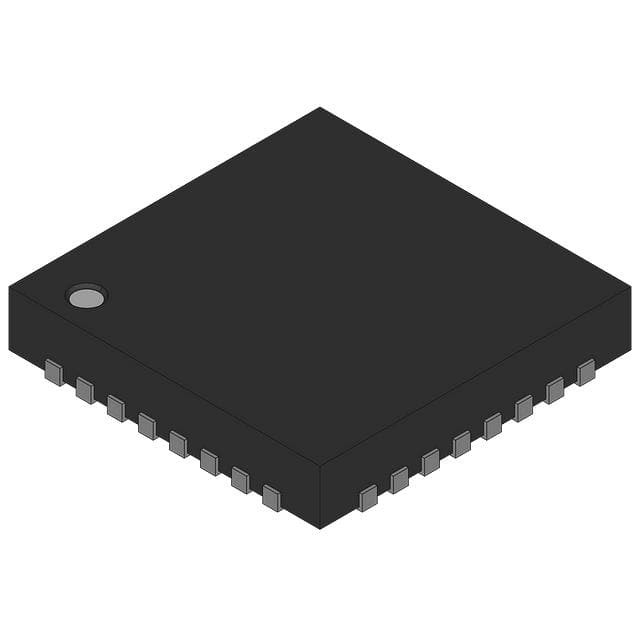

ATTINY261V-10MUR IC MCU 8BIT 2KB FLASH 32VQFN Atmel

Resumo

O ATtiny261/461/861 é um microcontrolador CMOS de 8 bits de baixo consumo baseado na arquitetura LButtonRISC aprimorada AVR.O ATtiny261/461/861 alcança rendimentos aproximados de 1 MIPS por MHz, permitindo ao designer do sistema otimizar o consumo de energia em relação à velocidade de processamento.

Características

• Microcontrolador AVR® de 8 bits de baixo consumo e alto desempenho
• Arquitetura RISC avançada
123 instruções poderosas Execução da maioria dos ciclos de relógio
32 x 8 Registros de trabalho de finalidade geral
Função totalmente estática
• Memórias de programas e dados não voláteis
2/4/8K byte de memória de programação programável no sistema Flash (ATtiny261/461/861) Duração: 10.000 ciclos de gravação / apagamento
128/256/512 bytes EEPROM programável no sistema (ATtiny261/461/861) Duração: 100.000 ciclos de gravação/apagamento
¢ 128/256/512 bytes SRAM interna (ATtiny261/461/861)
¢ Bloqueio de programação para auto-programação de programas flash e segurança de dados EEPROM
• Características periféricas
- Timer/contador de 8/16 bits com prescaler e dois canais PWM
- 8/10-bit High Speed Timer/Counter com Prescaler separado
3 Saídas PWM de alta frequência com saída separada Comparar registos Gerador de tempo morto programável
Interface universal em série com detector de condições de arranque
¢ ADC de 10 bits
11 Canais de fim único
16 Pares de canais ADC diferenciados
15 pares de canais ADC diferenciados com ganho programável (1x, 8x, 20x, 32x)
¢ Temporiador de vigilância programável com oscilador separado no chip
Comparador analógico no chip
• Características especiais do microcontrolador
DebugWIRE Sistema de depuração no chip
¢ Programável no sistema através da porta SPI
Fontes de interrupção externas e internas
¢ Low Power Idle, Redução de ruído do ADC e modos de desligamento
- Circuito reforçado de reinicialização de energia
Circuito de detecção de brow-out programável
Oscilador calibrado interno
• I/O e Pacotes
16 linhas de E/S programáveis
¢ 20 pin PDIP, 20 pin SOIC e 32 pad MLF
• Tensão de funcionamento:
- 1,8 - 5,5 V para ATtiny261V/461V/861V
¥ 2,7 - 5,5 V para ATtiny261/461/861
• Grau de velocidade:
¢ ATtiny261V/461V/861V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
ATtiny261/461/861: 0 - 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
• Faixa de temperatura industrial
• Baixo consumo de energia
Modo ativo: 1 MHz, 1,8 V: 380 μA
Modo apagado: 0,1 μA a 1,8 V
