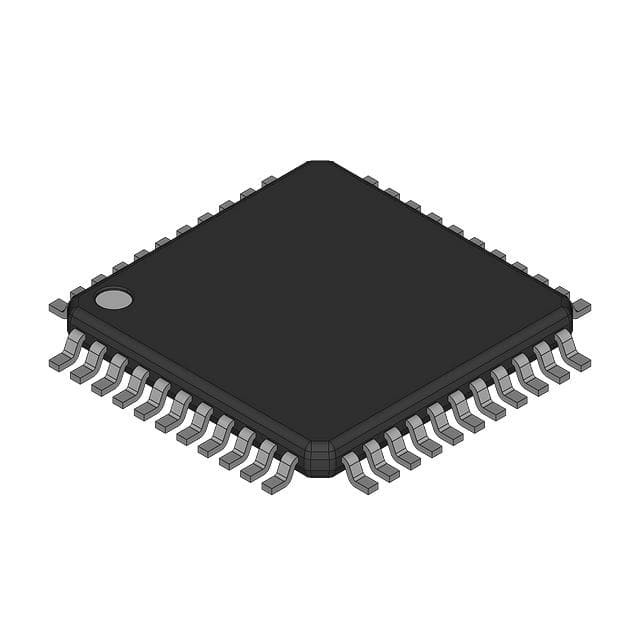

AT80C51RA2-RLTUM IC MCU 8BIT ROMLESS 44VQFP Atmel

Descrição

O Atmel TS8xC51Rx2 é uma versão de alta performance CMOS ROM, OTP, EPROM e ROMless do microcontrolador de 8 bits de chip único 80C51 CMOS.O TS8xC51Rx2 mantém todas as características do 80C51 com capacidade ROM/EPROM estendida (16/32/64 Kbytes), 256 bytes de RAM interna, um sistema de interrupção de 7 fontes, 4 níveis, um oscilador no chip e três temporizadores/contadores.

Características

• 80C52 Compatível
¢ 8051 compatível com pin e instrução
4 portas I/O de 8 bits
3 temporizadores/contadores de 16 bits
256 bytes de RAM do scratchpad
• Arquitetura de alta velocidade
️ 40 MHz @ 5V, 30MHz @ 3V
Capacidade de melhoria da velocidade (seis horas/ciclo da máquina)
️ 30 MHz @ 5V, 20 MHz @ 3V (Equivalente a
¢ 60 MHz @ 5V, 40 MHz @ 3V)
• Indicador de dados duplo
• ROM/EPROM em chip (16K-byte, 32K-byte, 64K-byte)
• RAM expandida no chip (XRAM) (256 ou 768 bytes)
• Relógio programável para desligar e para cima/para baixo temporizador/contador 2
• Contador de matriz programável
¢ Saída de alta velocidade,
Comparar / Capturar,
Modulador de largura de pulso,
Capacidades de temporizador de cão de guarda
• Timer de vigilância de hardware (ativado uma vez com reset-out)
• 2 portas I/O extra de 8 bits disponíveis no RD2 com pacotes de contagem de pines elevados
• Reinicialização de porta assíncrona
• Interrupção Estrutura com
7 Fontes interrompidas,
Sistema de interrupção de prioridade de nível 4
• UART Full Duplex Reforçado
Detecção de erros de enquadramento
¢ Reconhecimento automático de endereços
• EMI baixa (inibe ALE)
• modos de controlo de potência
Modo de inatividade
Modo de desligamento
¢ Bandeira de desligamento
• Modo uma vez (emulação em chip)
• Fornecimento de energia: 4,5 a 5 V, 2,7 a 5,5 V
• Intervalos de temperatura: comercial (0 a 70 °C)^oC) e Indústria (-40 a 85^oC)
• Pacotes: PDIL40, PLCC44, VQFP44 1.4, PLCC68, VQFP64 1.4
