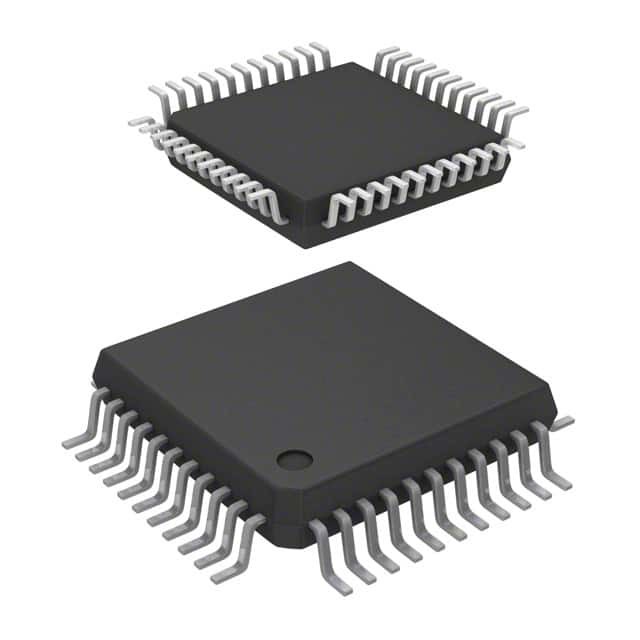

ST72F324LJ2T5TR IC MCU 8BIT 8KB FLASH 44LQFP STMicroeletrônica

Descrição

Os dispositivos ST72F324L e ST72324BL são membros da família de microcontroladores ST7 projetados para aplicações de gama média que funcionam a 3,3V. Diferentes opções de pacote oferecem até 32 pinos de E/S.
Todos os dispositivos são baseados em um núcleo de 8 bits padrão da indústria, com um conjunto de instruções aprimorado e estão disponíveis com memória de programa Flash ou ROM.A arquitetura da família ST7 oferece poder e flexibilidade aos desenvolvedores de softwareOs periféricos no chip incluem um conversor A/D, 2 temporizadores de uso geral, uma interface SPI e uma interface SCI.
Para economia de energia, o microcontrolador pode alternar dinamicamente para o modo WAIT, SLOW, ACTIVE-HALT ou HALT quando a aplicação estiver em estado ocioso ou em estado de espera.

Características

■ Memórias
- 8 a 32K de dupla tensão Flash de alta densidade (HD Flash) ou ROM com capacidade de proteção de leitura.
- 384 a 1K bytes de RAM
¢ Resistência ao HDFlash: 100 ciclos, retenção de dados: 40 anos a 85°C
■ Relógio, reinicialização e gestão de abastecimento
Fontes de relógio: osciladores de ressonador de cristal/cerâmica, oscilador RC interno e bypass para relógio externo
PLL para multiplicação de frequência 2x
Quatro modos de poupança de energia: parada, parada ativa, espera e lenta
■ Gerenciamento de interrupções
- Controlador de interrupção aninhado
10 vetores de interrupção mais TRAP e RESET
- 9/6 linhas de interrupção externas (em 4 vetores)
■ Até 32 portas de entrada/saída
Linhas de E/S bidirecionais multifuncionais 32/24
22/17 linhas de funções alternas
¢ 12/10 saídas de sumidouro elevadas
■ 4 temporizadores
- Controlador de relógio principal com: Base em tempo real, capacidades de bip e clock-out
¢ temporizador de vigilância configurável
- Timer A de 16 bits com: 1 captura de entrada, 1 comparação de saída, entrada de relógio externo, modos PWM e gerador de pulso
- Timer B de 16 bits com: 2 capturas de entrada, 2 comparações de saída, modos PWM e gerador de pulso
■ 2 Interfaces de comunicação
Interface de série sincronizada SPI
Interface serial assíncrona SCI
■ 1 Periférico analógico
- ADC de 10 bits com até 12 portas de entrada
■ Conjunto de instruções
Manipulação de dados de 8 bits
Instruções básicas
17 principais modos de endereçamento
8 x 8 Instrução de multiplicação não assinada
■ Ferramentas de desenvolvimento
¢ Pacote completo de desenvolvimento de hardware/software
Capacidade de ensaio em circuito
