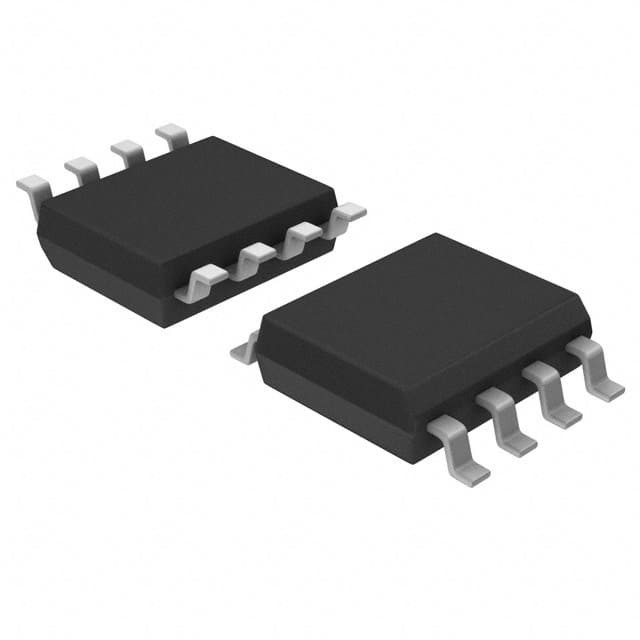

ATTINY13A-SFR IC MCU 8BIT 1KB FLASH 8SOIC Tecnologia de microchip

Características

• Microcontrolador AVR® de 8 bits de baixo consumo e alto desempenho
• Arquitetura RISC avançada
120 instruções poderosas Execução da maioria dos ciclos de relógio único
32 x 8 Registros de trabalho de finalidade geral
Função totalmente estática
¢ Até 20 MIPS de saída a 20 MHz
• Segmentos de memória não voláteis de alta resistência
1K bytes de memória de programação flash auto-programável no sistema
¢ 64 bytes EEPROM
- 64 bytes - SRAM interna
- Ciclos de gravação/apagamento: 10.000 flash/100.000 EEPROM
¢ Retenção de dados: 20 anos a 85°C/100 anos a 25°C (ver página 6)
¢ Bloqueio de programação para auto-programação Flash & EEPROM Segurança de dados
• Características periféricas
Um temporizador/contador de 8 bits com prescaler e dois canais PWM
- 4 canais, ADC de 10 bits com referência de tensão interna
¢ Temporiador de vigilância programável com oscilador separado no chip
Comparador analógico no chip
• Características especiais do microcontrolador
DebugWIRE Sistema de depuração no chip
¢ Programável no sistema através da porta SPI
Fontes de interrupção externas e internas
¢ Low Power Idle, Redução de ruído do ADC e modos de desligamento
- Circuito reforçado de reinicialização de energia
- Circuito de detecção de brow-out programável com função de desativação de software
Oscilador calibrado interno
• I/O e Pacotes
¢ PDIP/SOIC de 8 pines: Seis linhas de E/S programáveis
¢ 10 pad MLF: Seis linhas de E/S programáveis
¢ 20 pad MLF: Seis linhas de E/S programáveis
• Tensão de funcionamento: ¥1,8 ¥5,5 V
• Grau de velocidade:
0 4 MHz @ 1,8 5.5V
0 10 MHz @ 2,7 5,5 V
0 20 MHz @ 4,5 V
• Faixa de temperatura industrial
• Baixo consumo de energia
Modo ativo:
• 190 μA a 1,8 V e 1 MHz
Modo inactivo:
• 24 μA a 1,8 V e 1 MHz
