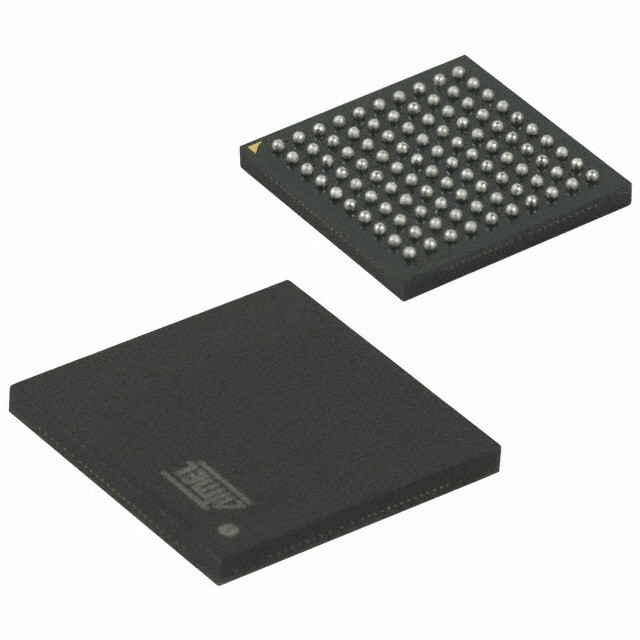

ATSAMS70N21A-CN IC MCU 32BIT 2MB FLASH 100TFBGA Tecnologia de microchip

Descrição

A série Atmels SAM3S é um membro de uma família de microcontroladores Flash de 32 bits baseados no processador ARM Cortex-M3 de alto desempenho.Funciona a uma velocidade máxima de 64 MHz e possui até 256 Kbytes de Flash e até 48 Kbytes de SRAMO conjunto periférico inclui uma porta de dispositivo USB Full Speed com transceptor incorporado, um MCI de alta velocidade para SDIO/SD/MMC,uma interface de autocarro externo com um controlador de memória estática que fornece ligação à SRAM, PSRAM, NOR Flash, LCD Module e NAND Flash, 2x USARTs, 2x UARTs, 2x TWIs, 3x SPI, um I2S, bem como um temporizador PWM, 6x temporizadores de 16 bits de uso geral, um RTC, um ADC,um DAC de 12 bits e um comparador analógico.

Características

• Núcleo
¢ ARM® Cortex®-M3 revisão 2.0 a funcionar a até 64 MHz
Unidade de Proteção de Memória (MPU)
¢ Conjunto de instruções Thumb®-2
• Compatibilidade pin-to-pin com a série AT91SAM7S (versões de 48 e 64 pines)
• Memórias
- de 64 a 256 Kbytes Flash incorporado, acesso de 128 bits, acelerador de memória, plano único
¢ De 16 a 48 Kbytes de SRAM incorporada
ROM de 16 Kbytes com rotinas de bootloader incorporadas (UART, USB) e rotinas IAP
- Controlador de memória estática (SMC) de 8 bits: suporte a SRAM, PSRAM, NOR e NAND Flash
Unidade de Proteção de Memória (MPU)
• Sistema
Regulador de tensão incorporado para alimentação única
¢ Detector de energia para reinicialização (POR), detector de descarga (BOD) e vigilância para operação segura
Osciladores de ressonador de quartzo ou cerâmica: potência principal de 3 a 20 MHz com detecção de falhas e potência baixa opcional de 32,768 kHz para RTC ou relógio de dispositivo
O oscilador RC interno de alta precisão de 8/12 MHz, com frequência padrão de 4 MHz para arranque do dispositivo.
Relógio lento Oscilador RC interno como relógio de dispositivo permanente de baixa potência
¢ Dois PLLs até 130 MHz para o relógio do dispositivo e para o USB
Sensor de temperatura
¢ Até 22 canais periféricos DMA (PDC)
• Modos de baixo consumo
¢ Modo de repouso e modo de reserva, até 1,8 μA no modo de reserva
RTC de ultra baixa potência
• Periféricos
Dispositivo USB 2.0: 12 Mbps, 2668 bytes FIFO, até 8 terminais bidirecionais.
¢ Até 2 USARTs com ISO7816, IrDA®, RS-485, SPI, Manchester e Modem
2 UARTs de 2 fios
¢ Até 2 Interfaces de dois fios (compatíveis com I2C), 1 SPI, 1 Controlador Serial Sincrônico (I2S), 1 Interfaces de Cartões Multimídia de Alta Velocidade (SDIO/SD Card/MMC)
- Até 6 temporizadores/contadores de 16 bits de três canais com modo de captura, forma de onda, comparação e PWM.
- 4 canais PWM de 16 bits com saída complementar, entrada de falha, 12 bits contador de gerador de tempo morto para controle do motor
- Timer em tempo real de 32 bits e RTC com calendário e alarme
- até 15 canais, 1Msps ADC com modo de entrada diferencial e estágio de ganho programável
¢ Um DAC de 2 canais de 12 bits 1Msps
¢ Um comparador analógico com selecção de entrada flexível, histerese de entrada selecionável
¢ Unidade de cálculo de verificação de redundância cíclica de 32 bits (CRCCU)
Escrever registos protegidos
• I/O
- Até 79 linhas de E/S com capacidade de interrupção externa (sensibilidade de borda ou nível), desaceleração, filtragem de falhas e terminação do resistor de série em matriz
- Três controladores de entrada/saída paralelas de 32 bits, modo de captura paralela assistido por DMA periférico
• Pacotes
¢ 100 LQFP de chumbo, 14 x 14 mm, passo 0,5 mm/100-bola TFBGA, 9 x 9 mm, passo 0,8 mm
️ LQFP de 64 tubos, 10 x 10 mm, passo 0,5 mm/QFN de 64 tubos 9x9 mm, passo 0,5 mm
️ LQFP de 48 cabos, 7 x 7 mm, passo 0,5 mm/48-pad QFN 7 x 7 mm, passo 0,5 mm
