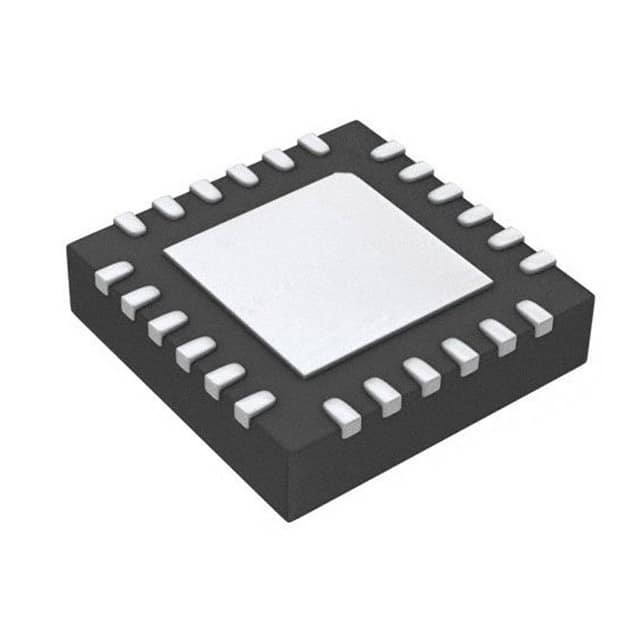

C8051F550-IM IC MCU 8BIT 32KB FLASH 24QFN Laboratórios de Silício

Visão geral do sistema

A família de dispositivos C8051F52x/F52xA/F53x/F53xA são MCUs de sistema de sinal misto em um chip totalmente integrados, de baixa potência.1 para a selecção de características específicas do produto.

■ Núcleo de microcontrolador compatível com 8051 de alta velocidade (até 25 MIPS)

■ Interface de depuração integrada no sistema, de velocidade total e não intrusiva (em chip)
■ Verdadeiro ADC de 12 bits a 200 kps com multiplexador analógico e até 16 entradas analógicas
■ Oscilador interno de precisão programável de 24,5 MHz com uma frequência de ±0.5% em toda a gama de temperaturas e para tensões VDD superiores ou iguais à saída mínima do regulador de tensão no chip na configuração baixaO oscilador está dentro de +1,0% para tensões VDD abaixo desta configuração de saída mínima.
■ Até 7680 bytes de memória Flash no chip
■ 256 bytes de RAM no chip
■ Interfaces Serial UART e SPI melhoradas implementadas em hardware
■ LIN 2.1 periférico (completamente compatível para trás, modos master e slave)
■ Três temporizadores de 16 bits de uso geral
■ Matriz de Contador/Timer (PCA) programável com três módulos de captura/comparação e função Watchdog Timer
■ Reinicialização de energia no chip, monitor VDD e sensor de temperatura
■ Comparador de tensão no chip
■ Até 16 portas de entrada/saída

Periféricos analógicos

- ADC de 12 bits
• Densidade programável até 200 kps
• Até 6/16 de entradas externas
• Gerador de interrupção com janela dependente de dados
• Sensor de temperatura incorporado
- Comparador
• Histerese e tempo de resposta programáveis
• Configurável como fonte de despertar ou redefinição
• Baixa corrente
- Detetor POR/Brownout.
- Voltagem de referência ¥1,5 e 2,2 V (programável)
Debug no chip
- Circuitos de depuração no chip facilitam depuração no sistema de velocidade total e não intrusiva (não é necessário um emulador)
- Dispõe de pontos de interrupção, de passo único
- Inspecionar/modificar memória e registos
- Kit de desenvolvimento completo
Tensão de alimentação de 2,0 a 5,25 V
- Regulador LDO incorporado
Núcleo de 8051 μC de alta velocidade
- Arquitetura de instruções pipeline; executa 70% das instruções em 1 ou 2 relógios do sistema
- Até 25 MIPS com clock de sistema de 25 MHz
- Controlador de interrupção expandido
Memória
- 8/4/2 kB Flash; Byte do sistema programável em setores de 512 bytes
- 256 bytes de memória RAM interna
Periféricos digitais
- 16/6 portas de entrada/saída; puxa-puxa ou descarga aberta, tolerante a 5 V
- Hardware SPITM e porta serial UART
- LIN 2.1 Controlador (Master e Slave capazes); não é necessário cristal
- Três contadores/temporizadores de 16 bits de uso geral
- Matriz de contadores/tempores de 16 bits programável com três módulos de captura/comparação, WDT
Fontes do relógio
- Osciladores internos: 24,5 MHz ± 0,5% de precisão suporta a operação UART e LIN-Master
- Oscilador externo: Cristal, RC, C ou Relógio (1 ou 2 modos de pin)
- Pode alternar entre fontes de relógio na hora
Pacotes
- DFN de 10 pinos (3 x 3 mm)
- QFN de 20 pinos (4 x 4 mm)
- TSSOP de 20 pinos
Automação qualificada
- Faixa de temperatura: ¥40 a +125 °C
