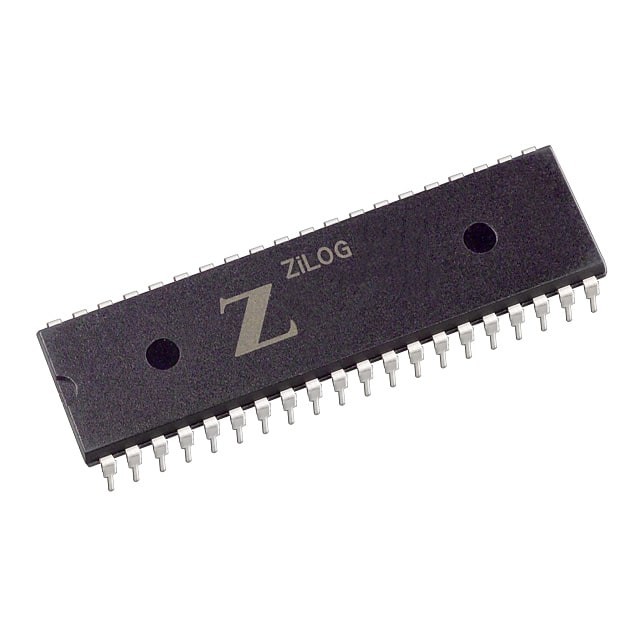

Z86E4412PSG IC MCU 8BIT 16 KB OTP 40DIP Zilog

Visão geral arquitetônica

Os microcontroladores Zilog® Z86E33/733/E34, E43/743/E44 de 8 bits programáveis de uma só vez (OTP) são membros da família Zilog® Z8® MCU de chip único com circuitos de despertar aprimorados,Timers de vigilância programáveis, opções de EMI de baixo ruído e capacidade de expansão do sistema de hardware / software fácil.

Características

• Temperatura padrão (VCC = 3,5 V a 5,5 V)
• Temperatura prolongada (VCC = 3,5 V a 5,5 V)
• Pacotes disponíveis:
OTP de 28 pin DIP/SOIC/PLCC (E33/733/E34)
OTP DIP de 40 pin (E43/743/E44)
OTP PLCC/LQFP de 44 pin (E43/743/E44)
• Timer de vigilância por software (WDT)
• Push-Pull/Open-Drain Programmável
no porto 0, no porto 1 e no porto 2
• Linhas de entrada/saída 24/32
• Reinicialização do WDT sem relógio
• Reinicialização automática da ligação (POR)
• Opções de OTP programáveis:
Oscilador RC
Proteção por EPROM
Desativar fecho automático
¢ WDT permanentemente habilitado
Desativar o resistor de feedback do oscilador de cristal
Proteção de RAM
• Baixo consumo de energia: 60 mW
• Indicador de instruções rápidas: 0,75 μs
• Dois modos de espera: STOP e HALT
• Inputes digitais Níveis CMOS, desencadeados por Schmitt
• Modo de baixa EMI programável por software
• Dois contadores/temporizadores de 8 bits programáveis
Cada um com um prescaler programável de 6 bits
• Interrupções prioritárias de seis vetores
de Seis Fontes Diferentes
• Dois Comparadores
• Oscilador no chip que aceita um cristal,
Resonador de cerâmica, LC, RC ou motor de relógio externo
