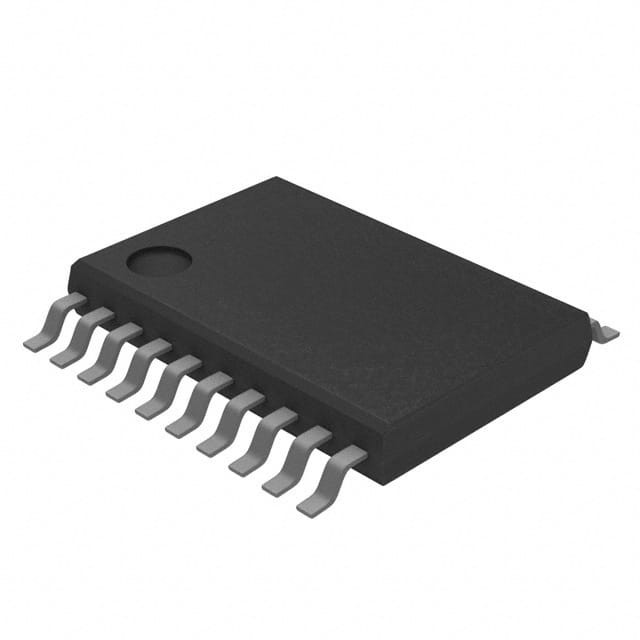

MC9S08SH8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP N✖P USA Inc.

Visão geral do dispositivo

Os membros MC9S08SH8 da família HCS08 de microcontroladores de 8 bits (MCUs) de baixo custo e alto desempenho.Todas as MCUs da família usam o núcleo HCS08 aprimorado e estão disponíveis com uma variedade de módulos, tamanhos de memória, tipos de memória e tipos de pacote.

MC9S08SH8 Características

Unidade de processamento central (CPU) HCS08 de 8 bits
• CPU HCS08 de 40 MHz (unidade de processador central)
• Conjunto de instruções HC08 com instrução BGND adicional
• Suporte para até 32 fontes de interrupção/reset

Memória no chip

• Leitura/programação/apagamento por flash com tensão e temperatura operacionais completas
• Memória de acesso aleatório (RAM)

Modos de poupança de energia

• Dois modos de paragem de potência muito baixa
• Modo de espera de energia reduzida
• Interrupção em tempo real de potência muito baixa para utilização em execução, espera e parada

Opções de fonte de relógio

• Oscilador (XOSC) Ocilador Pierce de controlo de loop; Resonador de cristal ou cerâmica com frequência de 31,25 kHz a 38,4 kHz ou de 1 MHz a 16 MHz
• Fonte de Relógio Interno (ICS) ¢ Módulo de Fonte de Relógio Interno contendo um circuito de bloqueio de frequência (FLL) controlado por referência interna ou externa; o corte de precisão da referência interna permite 0.Resolução de 2% e desvio de 2% em relação à temperatura e à tensãoSuporta frequências de bus de 2 MHz a 20 MHz.

Proteção do sistema

• Computador de vigilância em funcionamento correto (COP) reinicializado com opção de funcionar a partir de uma fonte de relógio interno de 1 kHz ou relógio de autocarro dedicado
• Detecção de baixa tensão com reinicialização ou interrupção; pontos de partida selecionáveis
• Detecção de código operacional ilegal com redefinição
• Detecção de endereço ilegal com reinicialização
• Proteção contra bloqueio de flash

Apoio ao Desenvolvimento

• Interface de depuração de fundo de fio único
• Capacidade de ponto de interrupção para permitir a configuração de ponto de interrupção único durante a depuração no circuito (mais dois pontos de interrupção no módulo de depuração no chip)
• Módulo de depuração de emulação em circuito (ICE) em chip, contendo dois comparadores e nove modos de disparo.O módulo de depuração suporta pontos de interrupção de tag e força.
(Continuar...)
