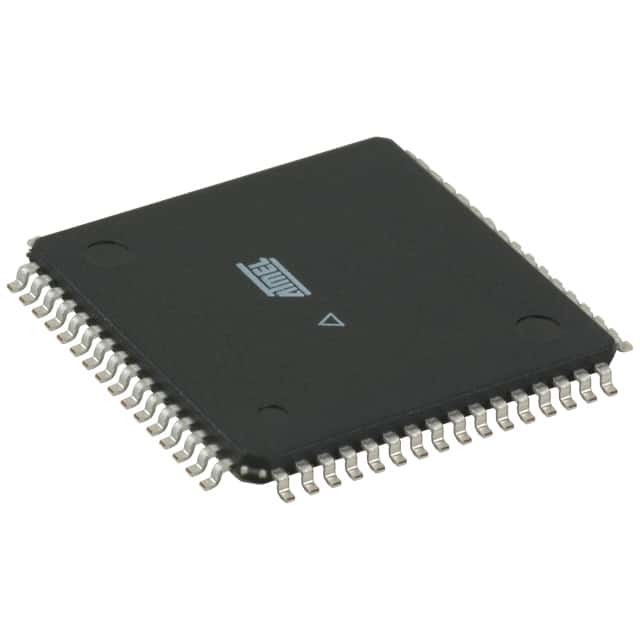

ATMEGA64A-AUR IC MCU 8BIT 64KB FLASH 64TQFP Tecnologia de microchip

Resumo

O ATmega64A é um microcontrolador CMOS de 8 bits de baixo consumo baseado na arquitetura RISC aprimorada AVR.O ATmega64A atinge um débito aproximado de 1 MIPS por MHz, permitindo ao designer do sistema otimizar o consumo de energia em relação à velocidade de processamento.

Características

• Microcontrolador Atmel® AVR® de 8 bits de baixo consumo e alto desempenho
• Arquitetura RISC avançada
130 Instruções poderosas Execução da maioria dos ciclos de relógio único
32 x 8 Registros de Função de Propósito Geral + Registros de Controlo Periférico
Função totalmente estática
¢ Até 16 MIPS de transmissão a 16 MHz
Multiplicador de 2 ciclos no chip
• Segmentos de memória não voláteis de alta resistência
64 Kbytes de memória flash reprogramável no sistema
2 Kbytes EEPROM
4 Kbytes SRAM interna
- Ciclos de gravação/apagamento: 10.000 flash/100.000 EEPROM
¢ Conservação dos dados: 20 anos a 85°C/100 anos a 25°C (1)
Seção de código de arranque opcional com bits de bloqueio independentes
• Programação no sistema por programa de arranque no chip
• Verdadeira operação de leitura-escrita
¢ Até 64 Kbytes de espaço de memória externa opcional
¢ Bloqueio de programação para segurança de software
Interface SPI para programação no sistema
• Interface JTAG (compatível com a norma IEEE 1149.1)
Capacidades de varredura de fronteira de acordo com a norma JTAG
Suporte extensivo de depuração no chip
- Programação Flash, EEPROM, fusíveis,
e Bloquear Bits através da Interface JTAG
• Características periféricas
Dois temporizadores/contadores de 8 bits com prescalers separados e modos de comparação
2 temporizadores/contadores de 16 bits expandidos
com Prescaler separado, modo de comparação e modo de captura
Contador em tempo real com oscilador separado
Dois canais PWM de 8 bits
6 canais PWM com resolução programável de 1 a 16 bits
- 8 canais, 10 bits
• 8 Canais de fim único
• 7 canais diferentes
• 2 canais diferenciais com ganho programável (1x, 10x, 200x)
Interface serial de dois fios orientada a bytes
¢ Dual Programmable Serial USARTs
Interface em série SPI Mestre/Slave
¢ Timer de vigilância programável com oscilador no chip
Comparador analógico no chip
• Características especiais do microcontrolador
¢ Reinicialização de energia e detecção programável de desligamento
Oscilador RC calibrado interno
Fontes de interrupção externas e internas
6 modos de sono: parado, redução de ruído do ADC,
Economia de energia, desligamento de energia, modo de espera e prolongamento
Em posição de espera
Frequência de relógio selecionável por software
¢ Modo de compatibilidade ATmega103 selecionado por um fusível
Desativar o Pull-up Global
• I/O e Pacotes
53 Linhas de E/S programáveis
¢ TQFP de 64 tubos e QFN/MLF de 64 tubos
• Tensões de funcionamento
¥ 2,7 - 5,5 V para ATmega64A
• Graus de velocidade
0 - 16 MHz para ATmega64A
