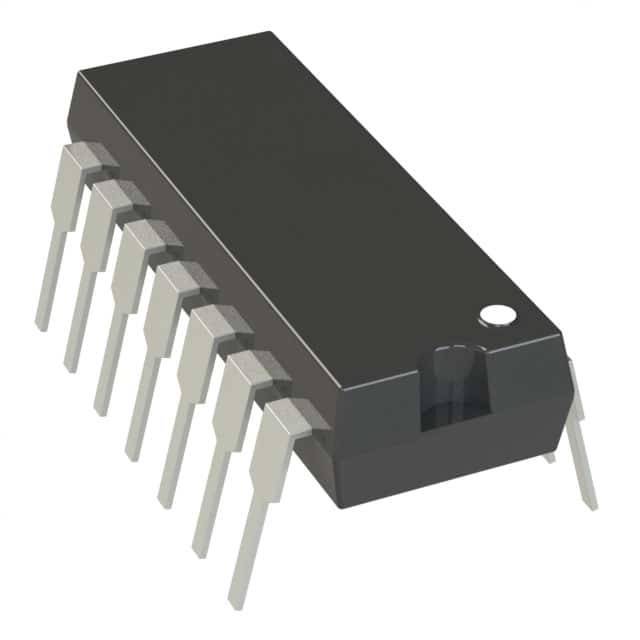

PIC16F684-I/P IC MCU 8BIT 3.5KB FLASH 14DIP Tecnologia de microchip

CPU RISC de alto desempenho:

• Apenas 35 instruções para aprender:
- Todas as instruções de ciclo único, excepto as ramificações
• Velocidade de funcionamento:
- Ocillador de corrente contínua de 20 MHz/entrada de relógio
- DC 200 ns ciclo de instruções
• Capacidade de interrupção
• Máquina de 8 níveis
• Modos de endereçamento direto, indireto e relativo

Características especiais do microcontrolador:

• Oscilador interno de precisão:
- Calibração de fábrica a ± 1%, típica
- Faixa de frequências selecionável por software de 8 MHz a 125 kHz
- Software ajustável
- Modo de arranque de duas velocidades
- Detecção de falhas de cristal para aplicações críticas
- Alteração do modo relógio durante o funcionamento para poupança de energia
• Oscilador interno de 31 kHz selecionável por software
• Modo de sono de poupança de energia
• Ampla gama de tensões de funcionamento (2,0 V a 5,5 V)
• Intervalo de temperatura industrial e alargado
• Reinicialização do funcionamento (POR)
• Timer de arranque (PWRT) e Timer de arranque do oscilador (OST)
• Redimensionamento do sistema (BOR) com opção de controlo por software
• Temporizador de vigilância de baixa corrente (WDT) com oscilador em chip (selecionável por software 268 segundos nominais com prescaler completo) com software habilitado
• Master Clear multiplexado com pin de puxa/entrada
• Proteção por código programável
• Célula flash/EEPROM de alta resistência:
- 100.000 escrever Flash resistência
- Um.000, 000 resistência de gravação EEPROM
- Retenção de flash/EEPROM de dados: > 40 anos

Características de baixa potência:

• Corrente de espera:
- 50 nA @ 2,0 V, típico
• Corrente de funcionamento:
- 11 μA @ 32 kHz, 2,0 V, típico
- 220 μA @ 4 MHz, 2,0 V, típico
• Atual do temporizador de vigilância:
- 1 μA @ 2,0 V, típico
