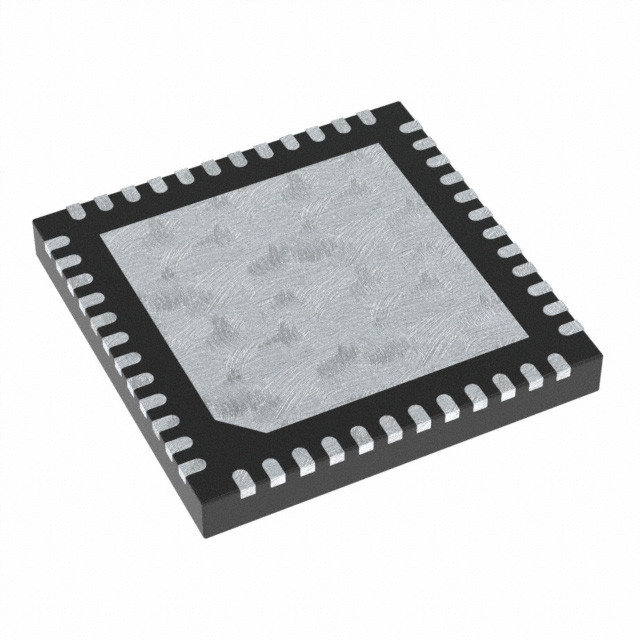

ATSAMD21G18A-MUT IC MCU 32BIT 256KB FLASH Tecnologia de microchip 48QFN

Descrição

O SAM D21/DA1 é uma série de microcontroladores de baixa potência usando o processador Arm® Cortex®-M0+ de 32 bits, e variando de 32 pines a 64 pines com até 256 KB de Flash e 32 KB de SRAM.O SAM D21/DA1 opera a uma frequência máxima de 48 MHz e alcança 2.46 CoreMark/MHz. São concebidos para uma migração simples e intuitiva com módulos periféricos idênticos, código compatível hexadecimal, mapa de endereço linear idêntico,e traços de migração compatíveis entre todos os dispositivos da série de produtosTodos os dispositivos incluem periféricos inteligentes e flexíveis, sistema de eventos para sinalização inter-periférica e suporte para botões capacitivos de toque, deslizador e interfaces de utilizador de rodas.

Características

• Processador
¢ Braço®
Cortex®
- M0+ CPU em funcionamento a até 48 MHz
• Multiplicador de hardware de ciclo único
• Micro-buffer de rastreamento (MTB)
• Memórias
4/2/1/0.5 KB Secção Flash de Leitura e Escrita (RWWEE) (não disponível em dispositivos de 256 KB)
¢ 256/128/64/32/16 KB Flash auto-programável no sistema
Memória SRAM de 32/16/8/4 KB
• Sistema
¢ Reinicialização de energia (POR) e detecção de desligamento (BOD)
¢ Opções de relógio interno e externo com circuito digital bloqueado por frequência de 48 MHz (DFLL48M) e circuito digital bloqueado por fase fracionado de 48 MHz a 96 MHz (FDPLL96M)
¢ Controlador externo de interrupção (EIC)
16 interrupções externas
Uma interrupção sem máscara (NMI)
Interface de programação, teste e depuração de fio serial de dois pinos (SWD)
• Pouco poder
Modo de inatividade e modo de espera
Períferos para sonambulismo
• Periféricos
- Controller de acesso direto à memória de 12 canais (DMAC)
Sistema de eventos de 12 canais
¢ Até cinco temporizadores/contadores (TC) de 16 bits, configuráveis como:
• Um TC de 16 bits com dois canais de comparação/captura
• Um TC de 8 bits com dois canais de comparação/captura
• Um TC de 32 bits com dois canais de comparação/captura, utilizando dois TC
- até quatro temporizadores/contadores de 24 bits para controlo (TCC), com funções alargadas:
• Até quatro canais de comparação com saída complementar opcional
• Geração de padrão de modulação de largura de pulso sincronizado (PWM) através de pinos de porta
• Proteção contra falhas determinísticas, decaimento rápido e tempo morto configurável entre saídas complementares
• Dithering que aumenta a resolução em até 5 bits e reduz o erro de quantização
¢ Canais PWM com periféricos TC e TCC:
• Até oito canais PWM em cada TCC de 24 bits
• Até dois canais PWM em cada TCC de 16 bits
• Até dois canais PWM em cada TC de 16 bits
- Contador de tempo real (RTC) de 32 bits com função relógio/calendário
¢ temporizador de cães de guarda (WDT)
¢ gerador CRC-32
Uma interface de alta velocidade (12 Mbps) Universal Serial Bus (USB) 2.0
• Função de hospedeiro e dispositivo incorporados
• Oito resultados
- até seis interfaces de comunicação em série (SERCOM), cada uma configurável para funcionar como:
• USART com configuração full-duplex e single-wire half-duplex
• I2C até 3,4 MHz
• SPI
• Cliente LIN
Uma interface inter-IC de som (I2S) de dois canais
¢ Um conversor analógico-digital (ADC) de 12 bits e 350 kbps com até 20 canais
• Introdução diferencial e de ponta única
• 1/2x a 16x estágio de ganho programável
• Compensação automática de erros de desvio e ganho
• Oversampling e decimação no hardware para suportar resolução de 13-, 14-, 15 ou 16 bits
¢ Convertidor digital-análogo (DAC) de 10 bits e 350 kps
- até quatro comparadores analógicos (AC) com função Window Compare
¢ Controlador de toque periférico (PTC)
• Até 256 canais de toque capacitivo e detecção de proximidade
• I/O
¢ Até 52 pinos de E/S programáveis
• Qualificações
️ SAM D21 AEC-Q100 Grau 1 (-40°C a 125°C)
¢ SAM DA1 AEC-Q100 Grau 2 (-40C a 105C)
• Compatível com SAM D20
• Pacotes
¢ TQFP, QFN, UFBGA de 64 pines
️ TQFP de 48 pinos, QFN
¢ WLCSP 45 pin
¢ WLCSP de 35 pinos
TQFP de 32 pinos, QFN
• Tensão de funcionamento
SAM D21: 1,62V 3,63V
¢ SAM DA1: 2,7 V - 3,63 V
