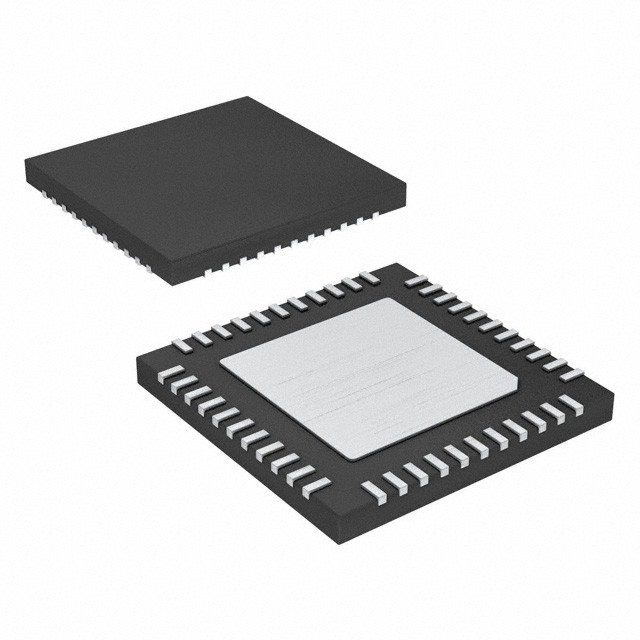

ATXMEGA16A4U-MHR IC MCU 8/16BIT 16KB FLASH 44VQFN Tecnologia de microchip

Resumo

O Atmel AVR XMEGA é uma família de microcontroladores de baixo consumo, alto desempenho e ricos em periféricos de 8/16 bits baseados na arquitetura RISC aprimorada do AVR.Executando instruções em um único ciclo de relógio, os dispositivos AVR XMEGA alcançam um processador de processamento de cerca de um milhão de instruções por segundo (MIPS) por megahertz, permitindo que o designer do sistema otimize o consumo de energia em relação à velocidade de processamento.

Características

• Microcontrolador Atmel® AVR® XMEGA® de 8/16 bits de baixo consumo e alto desempenho
• Memórias de programas e dados não voláteis
• 16K - 128KB de flash auto-programável no sistema
• Seção de arranque 4K - 8KB
• 1K - 2KB EEPROM
• 2K - 8KB de SRAM interna
• Características periféricas
• Controlador DMA de quatro canais
• Sistema de eventos de oito canais
• Cinco temporizadores/contadores de 16 bits
• Três temporizadores/contadores com 4 canais de comparação de saída ou captura de entrada
• Dois temporizadores/contadores com 2 canais de comparação de saída ou captura de entrada
• Extensões de alta resolução em todos os temporizadores/contadores
• Extensão avançada da forma de onda (AWeX) num temporizador/contador
• Uma interface de dispositivo USB
• Compatível com dispositivos USB 2.0 de velocidade máxima (12Mbps) e baixa (1,5Mbps)
• 32 terminais com total flexibilidade de configuração
• Cinco USRT com apoio da IrDA para um USRT
• Duas interfaces de dois fios com dupla correspondência de endereços (compatíveis com I2C e SMBus)
• Duas interfaces periféricas em série (SPIs)
• Criptomoedas AES e DES
• gerador CRC-16 (CRC-CCITT) e CRC-32 (IEEE® 802.3)
• Contador de tempo real (RTC) de 16 bits com oscilador separado
• Um conversor analógico para digital de 12 canais, 12 bits, 2 ms/s
• Um conversor digital para analógico de dois canais, de 12 bits e 1 ms/s
• Dois comparadores analógicos com função de comparação de janela e fontes de corrente
• Interrupções externas em todos os pinos de E/S de uso geral
• Temporizador de vigilância programável com oscilador de potência ultra baixa em chip separado
• Apoio à biblioteca QTouch®
• Botões de toque capacitivos, deslizadores e rodas
• Características especiais do microcontrolador
• Reinicialização de energia e detecção programável de desligamento
• Opções de relógio interno e externo com PLL e prescaler
• Controlador de interrupção de vários níveis programável
• Cinco modos de sono
• Interfaces de programação e depuração
• PDI (interface de programação e depuração)
• E/S e pacotes
• 34 pinos de E/S programáveis
• 44 - TQFP de chumbo
• 44 - pad VQFN/QFN
• 49 - bola VFBGA
• Tensão de funcionamento
• 1,6 ∼ 3,6 V
• Frequência de funcionamento
• 0 ¢ 12MHz a partir de 1,6 V
• 0 ¢ 32 MHz a partir de 2,7 V
