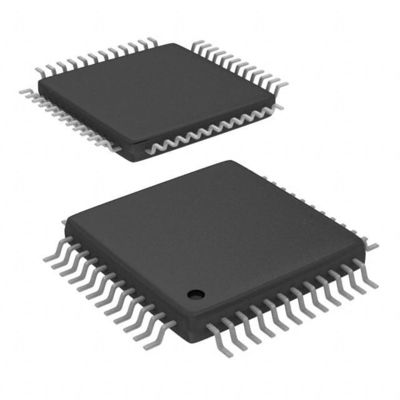

C8051F380-GQR IC MCU 8BIT 64KB FLASH 48TQFP Laboratórios de Silício

Visão geral do sistema

Os dispositivos C8051F380/1/2/3/4/5/6/7/C são MCUs de sinal misto System-on-a-Chip totalmente integrados.

■ Núcleo de microcontrolador compatível com 8051 de alta velocidade (até 48 MIPS)

■ Interface de depuração integrada no sistema, de velocidade total e não intrusiva (em chip)
■ Controlador de funções do Universal Serial Bus (USB) com oito tubos flexíveis, integrados
transceptor e 1 kB de RAM FIFO
■ Regulador de tensão de alimentação
■ Verdadeiro diferencial de 10 bits a 500 ksps/ADC de ponta única com multiplexador analógico
■ Sensor de referência de tensão e de temperatura no chip
■ Comparadores de tensão em chip (2)
■ Oscilador interno calibrado de precisão de 48 MHz
■ Oscilador interno de baixa frequência para economia de energia adicional
■ até 64 kB de memória Flash no chip
■ Até 4352 bytes de RAM no chip (256 + 4 kB)
■ Interface de memória externa (EMIF) disponível em versões de 48 pinos.
■ 2 I2C/SMBus, 2 UARTs e interfaces em série SPI reforçadas implementadas em hardware
■ Quatro temporizadores de 16 bits de uso geral
■ Matriz de Contador/Timer (PCA) programável com cinco módulos de captura/comparação e Watchdog
Função do temporizador
■ Reinicialização de energia no chip, monitor VDD e detector de relógio perdido
■ até 40 portas de entrada/saída (tolerante a 5 V)
