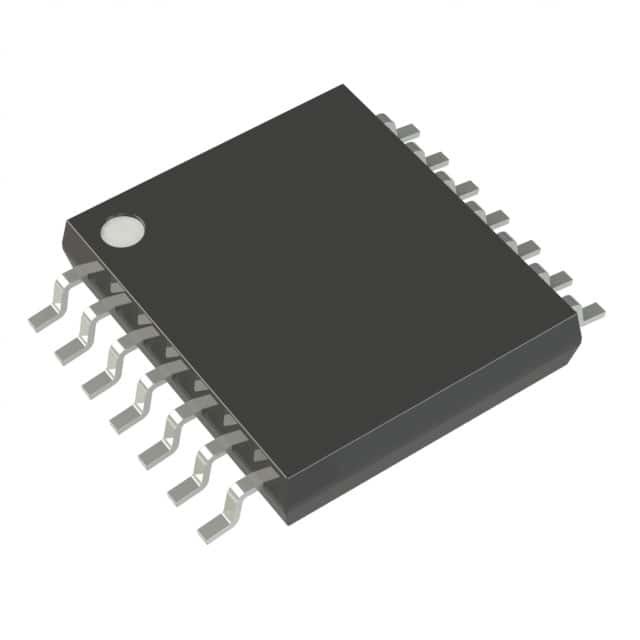

PIC16F1503T-I/ST IC MCU 8BIT 3.5KB FLASH Tecnologia de microchip 14TSSOP

CPU RISC de alto desempenho:

• Arquitetura optimizada para compilador C
• Apenas 49 instruções
• Velocidade de funcionamento:
- Entrada de clock DC 20 MHz
- DC 200 ns ciclo de instruções
• Capacidade de interromper com salvação automática de contexto
• 16 níveis de Deep Hardware Stack com redefinição opcional de Overflow/Underflow
• Modos de endereçamento direto, indireto e relativo:
- Dois registos de selecção de ficheiros completos de 16 bits (FSR)
#NOME?

Estrutura do oscilador flexível:

• Bloco de oscilador interno de 16 MHz:
- Calibração de fábrica a ± 1%, típica
- Faixa de frequências selecionável por software de 16 MHz a 31 kHz
• Oscilador interno de baixa potência de 31 kHz
• Três modos de relógio externo até 20 MHz

Características especiais do microcontrolador:

• Faixa de tensão de funcionamento:
- 1,8 V a 3,6 V (PIC16LF1503)
- 2,3 V a 5,5 V (PIC16F1503)
• Auto-programável sob controlo de software
• Reinicialização do funcionamento (POR)
• Timer de arranque (PWRT)
• Reinicialização programável de baixa potência (LPBOR)
• Temporiador de vigilância prolongado (WDT):
- Período de programação de 1 ms a 256 s
• Proteção por código programável
• Programação Serial em CircuitoTM (ICSPTM) através de Dois Pins
• Programação melhorada de baixa tensão (LVP)
• Debug em circuito (ICD) através de dois pinos
• Modo de sono de poupança de energia:
- Modo de sono de baixa potência
- BOR de baixo consumo (LPBOR)
• Indicador de temperatura integrado
• 128 bytes flash de alta resistência
- 100 000 gravar Flash resistência (mínimo)

Memória:

• 2 Kwords Adressagem de memória de programa linear
• 128 bytes Direção de memória de dados lineares
• Memória flash de dados de alta resistência (HEF)
- 128 bytes se o armazenamento de dados não voláteis
- 100k ciclos de apagamento/escritura

Características de baixa potência extrema (XLP) (PIC16LF1503):

• Corrente de sono:
- 20 nA @ 1,8 V, típico
• Atual do temporizador de vigilância:
- 260 nA @ 1,8 V, típico
• Corrente de funcionamento:
- 30 μA/MHz @ 1,8 V, típico
(Continuar...)
