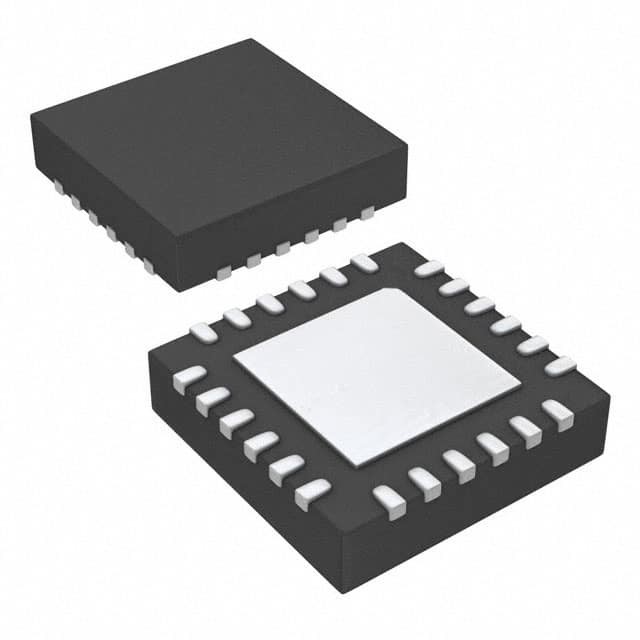

C8051F931-G-GMR IC MCU 8BIT 64KB FLASH 24QFN Laboratórios de Silício

Visão geral do sistema

Os dispositivos C8051F93x-C8051F92x são MCUs System-on-a-Chip de sinal misto totalmente integrados.1 para a selecção das características específicas do produto e para os números de encomenda das peças.

• Função de bateria única/dual com conversor de impulso dc-dc no chip.
• Núcleo de microcontrolador compatível com 8051 de alta velocidade (até 25 MIPS)
• Interface de depuração integrada no sistema, de velocidade total e não intrusiva (em chip)
• Verdadeiro ADC de 10 bits 300 ksps de 23 canais com multiplexador analógico
• Referência de corrente programável de 6 bits
• Oscilador interno de precisão programável de 24,5 MHz com tecnologia de espectro alargado.
• 64 kB ou 32 kB de memória Flash no chip
• 4352 bytes de RAM no chip
• SMBus/I2C, Enhanced UART e duas interfaces em série SPI Enhanced implementadas em hardware
• Quatro temporizadores de 16 bits de uso geral
• Matriz de Contador/Timer (PCA) programável com seis módulos de captura/comparação e
Função de temporizador de vigilância
• Reinicialização de energia no chip, monitor VDD e sensor de temperatura
• Dois Comparadores de Voltagem no chip com 23 entradas de sentido táctil.
• 24 ou 16 portas de entrada/saída (tolerante a 5 V)

Tensão de alimentação 0,9 a 3,6 V

- Modo de uma célula suporta operação de 0,9 a 1,8 V
- Modo de duas células suporta 1,8 a 3,6 V
- Conversor de corrente contínua para corrente contínua incorporado, com potência de saída de 1,8 a 3,3 V, para utilização em modo de célula única
- O regulador LDO integrado permite uma alta tensão de alimentação analógica e baixa tensão do núcleo digital
- 2 monitores de abastecimento integrados (detetores de apagão)

Conversor de 10 bits de analógico para digital

- ± 1 LSB INL; não faltam códigos
- Densidade programável até 300 kps
- Até 23 entradas externas
- Referência de tensão no chip
- O PGA no chip permite medir tensões até o dobro da tensão de referência
- Acumuladores de média automática de 16 bits com modo de explosão
fornece maior resolução ADC
- Gerador de interrupção dependente de dados
#NOME?

Dois Comparadores

- Histerese e tempo de resposta programáveis
- Configurável como fonte de despertar ou redefinição
- Até 23 entradas sensoriais capacitivas

Referência de corrente programável de 6 bits

- até ± 500 μA. Pode ser utilizado como um bias ou para
com uma tensão de referência personalizada

Debug no chip

- O circuito de depuração do chip facilita a velocidade máxima.
Debug não intrusivo no sistema (não é necessário um emulador)
- Dispõe de pontos de interrupção, de passo único
- Inspecionar/modificar memória e registos
#NOME?

Núcleo de 8051 μC de alta velocidade

- Arquitetura de instruções pipelined; executa 70% dos
instruções em 1 ou 2 relógios do sistema
- Até 25 MIPS com clock 25 MHz
#NOME?

Memória

- 4352 bytes RAM de dados interna (256 + 4096)
- 64 kB (F93x) ou 32 kB (F92x) Flash; Programável no sistema
em setores de 1024 bytes, são
reservado nos dispositivos de 64 kB

Periféricos digitais

- 24 ou 16 portas de entrada/saída; todas tolerantes a 5 V, com grande afundador
Força de acionamento em corrente e programável - Hardware
SMBusTM (I2CTM Compatible), 2 x SPITM e UART
Portas de série disponíveis simultaneamente
- Quatro contadores de 16 bits de uso geral
- Matriz de contadores/tempores de 16 bits programável com seis
Modulos de captura/comparação e temporizador de vigilância
- Hardware SmaRTClock funciona até 0,9 V e
requer menos de 0,5 μA de corrente de alimentação

Fontes do relógio

- Osciladores internos: 24,5 MHz, 2% de precisão
Suporta a operação UART; 20 MHz de baixa potência
O oscilador requer muito pouca corrente de desvio
- Oscilador externo: Cristal, RC, C ou CMOS Clock
- Oscilador SmaRTClock: 32 kHz
Modo de auto-oscilação
- Pode alternar entre as fontes de relógio na hora; útil
na implementação de vários modos de economia de energia

Pacotes

- QFN de 32 pinos (5 x 5 mm)
- QFN de 24 pinos (4 x 4 mm)
- LQFP de 32 pinos (7 x 7 mm, fácil de soldar à mão)

Intervalo de temperatura: ¥40 a + 85 °C
