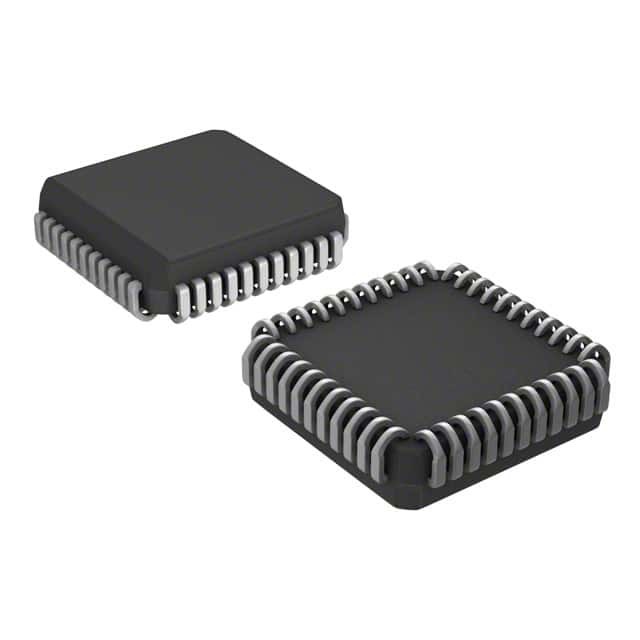

DS89C430-QNL+ IC MCU 8BIT 16KB FLASH 44PLCC Analog Devices Inc./Maxim Integrado

Descrição geral

O DS89C430, DS89C440 e DS89C450 oferecem o maior desempenho disponível em microcontroladores compatíveis com o 8051.Eles possuem núcleos de processador recém-projetados que executam instruções até 12 vezes mais rápido do que o 8051 original na mesma velocidade de cristalAs aplicações típicas experimentarão uma melhoria de velocidade de até 10x.Os microcontroladores atingem um desempenho de 33 MIPS a partir de uma taxa de clock máxima de 33 MHz.

Características

■ Arquitetura 8051 de alta velocidade
Um ciclo de relógio por máquina
Operação de CC a 33 MHz
Instrução de ciclo único em 30ns
MOVX de comprimento variável opcional para acesso
Periféricos rápidos/lentos
Indicadores de dados duplos com automático
Increment/Decrement e Toggle Select
Suporta quatro modos de acesso à memória
■ Memória no chip
Memória flash de 16kB/32kB/64kB
Programável em aplicações
Programável no sistema através da porta serial
1kB SRAM para MOVX
■ 80C52 Compatível
8051 Pin e conjunto de instruções compatíveis
Quatro portas de entrada/saída bidirecionais de 8 bits
Três contadores de temporizadores de 16 bits
256 bytes de RAM do Scratchpad
■ Modo de gestão de energia
Divididor de relógio programável
Saída automática de hardware e software
■ Função ROMSIZE
Selecionar tamanho de memória interna do programa
0 a 64kB
Permite acesso a todo o mapa de memória externa
Ajustável dinamicamente por software
■ Características periféricas
Duas portas de série duplex completas
Temporiador de vigilância programável
13 Fontes interrompidas (seis externas)
Cinco níveis de prioridade de interrupção
Reiniciar falha de alimentação
Alerta precoce: falha de energia, interrupção
Redução das interferências eletromagnéticas (EMI)

Aplicações

Registo de dados
Produtos brancos
Controle do motor
Leitor/escâner de faixa magnética
Telemóveis
Ar condicionado
Venda
Equipamento de jogos
Controlo e gestão da energia dos edifícios
Controladores lógicos programáveis
Fornecimentos de energia ininterruptos
Segurança do edifício e controlo de acesso às portas
Equipamento de texto para automóveis
Eletrônicos de consumo
Controle e automação industriais
