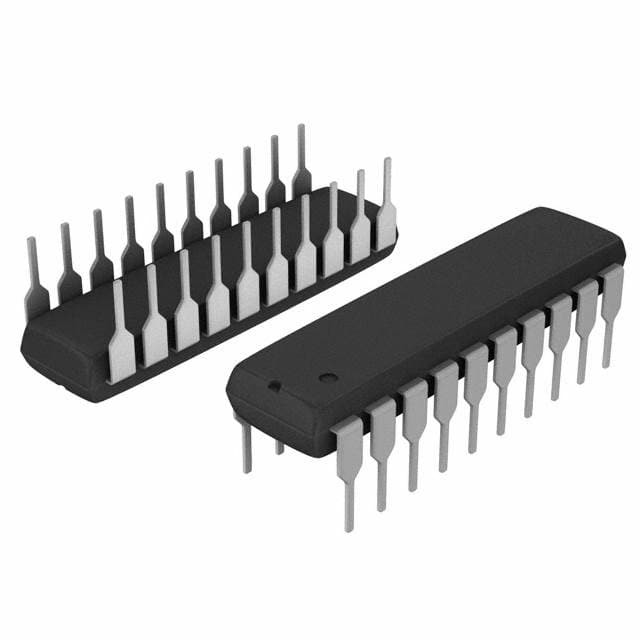

ATTINY2313A-PU IC MCU 8BIT 2KB FLASH 20DIP Tecnologia de microchip

Resumo

O ATtiny2313A/4313 é um microcontrolador CMOS de 8 bits de baixa potência baseado na arquitetura RISC aprimorada AVR.O ATtiny2313A/4313 atinge saídas de cerca de 1 MIPS por MHz, permitindo ao designer do sistema otimizar o consumo de energia em relação à velocidade de processamento.

Características

• Microcontrolador AVR® de 8 bits de baixo consumo e alto desempenho
• Arquitetura RISC avançada
120 instruções poderosas Execução da maioria dos ciclos de relógio único
32 x 8 Registros de trabalho de finalidade geral
Função totalmente estática
¢ Até 20 MIPS de transferência a 20 MHz
• Dados e Memórias de Programa e de Dados não voláteis
2/4K bytes de flash auto-programável no sistema
• Endurance 10.000 ciclos de gravação/apagamento
¥ 128/256 bytes EEPROM programável no sistema
• Duração: 100.000 ciclos de gravação/apagamento
¢ 128/256 bytes SRAM interna
¢ Bloqueio de programação para Flash Program e Segurança de dados EEPROM
• Características periféricas
Um temporizador/contador de 8 bits com prescaler separado e modo de comparação
Um temporizador/contador de 16 bits com modos separados de prescaler, comparação e captura
Quatro canais PWM
Comparador analógico no chip
¢ Timer de vigilância programável com oscilador no chip
Interface Serial Universal
¢ Completo duplex USART
• Características especiais do microcontrolador
DebugWIRE Debug On-chip
¢ Programável no sistema através da porta SPI
Fontes de interrupção externas e internas
️ Modos de baixa potência: Idle, Power-down e Standby
- Circuito reforçado de reinicialização de energia
Circuito de detecção de brow-out programável
Oscilador calibrado interno
• I/O e Pacotes
18 linhas de E/S programáveis
️ 20 pin PDIP, 20 pin SOIC, 20 pad MLF/VQFN
• Tensão de funcionamento
¥ 1,8 ¥ 5,5 V
• Graus de velocidade
0 4 MHz @ 1,8 5.5V
0 10 MHz @ 2,7 5,5 V
0 20 MHz @ 4,5 V
• Faixa de temperatura industrial: -40°C a +85°C
• Baixo consumo de energia
Modo ativo
• 190 μA a 1,8 V e 1 MHz
Modo de inatividade
• 24 μA a 1,8 V e 1 MHz
Modo desligado
• 0,1 μA a 1,8 V e +25°C
