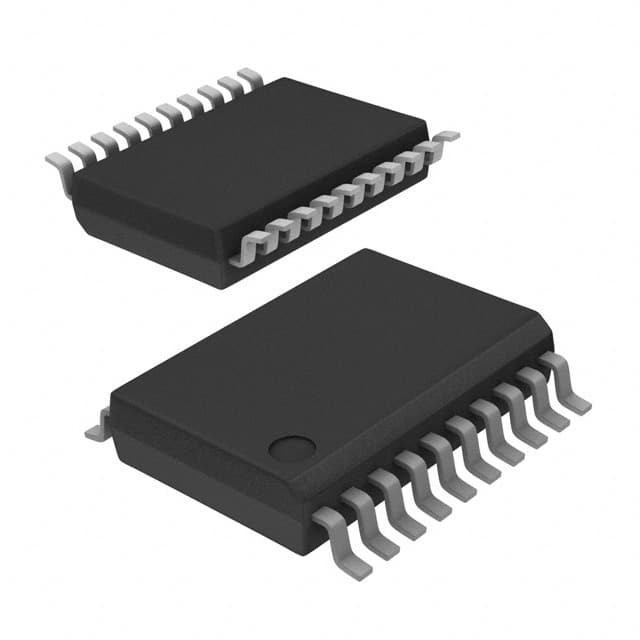

ATTINY461A-XUR IC MCU 8BIT 4KB FLASH 20TSSOP Tecnologia de microchip

Resumo

ATtiny261A/461A/861A são microcontroladores CMOS de 8 bits de baixa potência baseados na arquitetura RISC aprimorada AVR.Os dispositivos atingem rendimentos aproximados de 1 MIPS por MHz, permitindo ao designer do sistema otimizar o consumo de energia em relação à velocidade de processamento.

Características

• Microcontrolador AVR® de 8 bits de baixo consumo e alto desempenho
• Arquitetura RISC avançada
123 instruções poderosas Execução da maioria dos ciclos de relógio
32 x 8 Registros de trabalho de finalidade geral
Função totalmente estática
¢ Até 20 MIPS de transferência a 20 MHz
• Segmentos de memória não voláteis de alta resistência
2/4/8K bytes de memória de programação flash auto-programável no sistema
• Duração: 10.000 ciclos de gravação/apagamento
128/256/512 Bytes de EEPROM programável no sistema
• Duração: 100.000 ciclos de gravação/apagamento
¢ 128/256/512 bytes de SRAM interna
¢ Retenção de dados: 20 anos a 85°C / 100 anos a 25°C
¢ Programável no sistema através da porta SPI
¢ Bloqueio de programação para segurança de software
• Características periféricas
1 Timer/Contagem de 8/16 bits com Prescaler
Um temporizador/contador de alta velocidade de 8/10 bits com prescaler
• 3 saídas PWM de alta frequência com registos de comparação de saída separados
• Gerador de tempo morto programável
¢ ADC de 10 bits
• 11 canais com um único fim
• 16 pares de canais ADC diferenciados
• 15 pares de canais ADC diferenciados com ganho programável (1x, 8x, 20x, 32x)
Comparador analógico no chip
¢ Timer de vigilância programável com oscilador separado no chip
Interface universal em série com detector de condições de arranque
¢ Interromper e acordar na mudança de alfinete
• Características especiais do microcontrolador
DebugWIRE Sistema de depuração no chip
¢ Reinicialização de energia e detecção programável de desligamento
Oscilador calibrado interno
Fontes de interrupção externas e internas
Quatro modos de desligamento: baixa potência, redução de ruído do ADC, espera e desligamento
Sensor de temperatura no chip
• I/O e Pacotes
16 linhas de E/S programáveis
¢ 20 pin PDIP, 20 pin SOIC, 20 pin TSSOP e 32 pad MLF
• Tensão de funcionamento
¥ 1,8 ¥ 5,5 V
• Graus de velocidade
0 4 MHz @ 1,8 5.5V
0 10 MHz @ 2,7 5,5 V
0 20 MHz @ 4,5 V
• Consumo de energia a 1 MHz, 1,8 V, 25°C
Atividade: 200 μA
Modo de apagão: 0,1 μA
