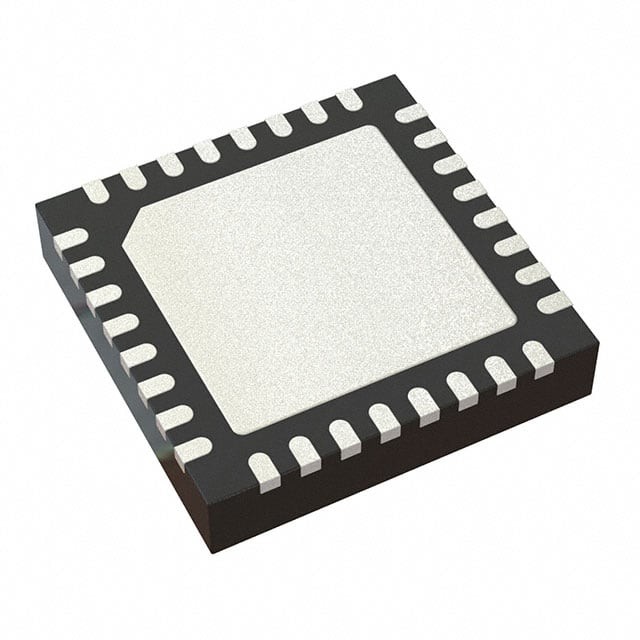

ATTINY88-MUR IC MCU 8BIT 8KB FLASH Tecnologia de microchip 32VQFN

Resumo

O ATtiny48/88 é um microcontrolador CMOS de 8 bits de baixa potência baseado na arquitetura RISC aprimorada AVR.O ATtiny48/88 alcança rendimentos aproximados de 1 MIPS por MHz, permitindo ao designer do sistema otimizar o consumo de energia em relação à velocidade de processamento.

Características

• Microcontrolador AVR® de 8 bits de baixo consumo e alto desempenho
• Arquitetura RISC avançada
123 instruções poderosas Execução da maioria dos ciclos de relógio
32 x 8 Registros de trabalho de finalidade geral
Função totalmente estática
• Segmentos de memória não voláteis de alta resistência
4K/8K bytes de memória de programação flash auto-programável no sistema
¢ 64/64 bytes EEPROM
256/512 bytes SRAM interna
- Ciclos de gravação/apagamento: 10.000 flash/100.000 EEPROM
¢ Conservação dos dados: 20 anos a 85°C / 100 anos a 25°C
¢ Bloqueio de programação para segurança de software
• Características periféricas
Um temporizador/contador de 8 bits com prescaler separado e modo de comparação
Um temporizador/contador de 16 bits com prescaler e comparar e capturar modos
¢ ADC de 10 bits de 6 ou 8 canais
Interface em série SPI Mestre/Slave
Interface Serial de 2 fios orientada a bytes (compatível com o Philips I2C)
¢ Timer de vigilância programável com oscilador separado no chip
Comparador analógico no chip
¢ Interromper e acordar na mudança de alfinete
• Características especiais do microcontrolador
DebugWIRE Sistema de depuração no chip
¢ Programável no sistema através da porta SPI
Reinicialização de ligação e detecção programável de desligamento
Oscilador calibrado interno
Fontes de interrupção externas e internas
Três modos de sono: parado, redução de ruído do ADC e desligamento
Sensor de temperatura no chip
• I/O e Pacotes
- 24 linhas de E/S programáveis:
• PDIP de 28 pinos
• QFN/MLF de 28 lâminas
28 linhas de E/S programáveis:
• TQFP de 32 tubos
• QFN/MLF de 32 lâminas
• UFBGA de 32 bolas
• Tensão de funcionamento:
¥ 1,8 ¥ 5,5 V
• Intervalo de temperatura:
-40°C a +85°C
• Grau de velocidade:
0 4 MHz @ 1,8 5.5V
0 8 MHz @ 2,7 5,5 V
0 12 MHz @ 4,5 V
• Baixo consumo de energia
Modo ativo: 1 MHz, 1,8 V: 240 μA
Modo de apagão: 0,1 μA a 1,8 V
