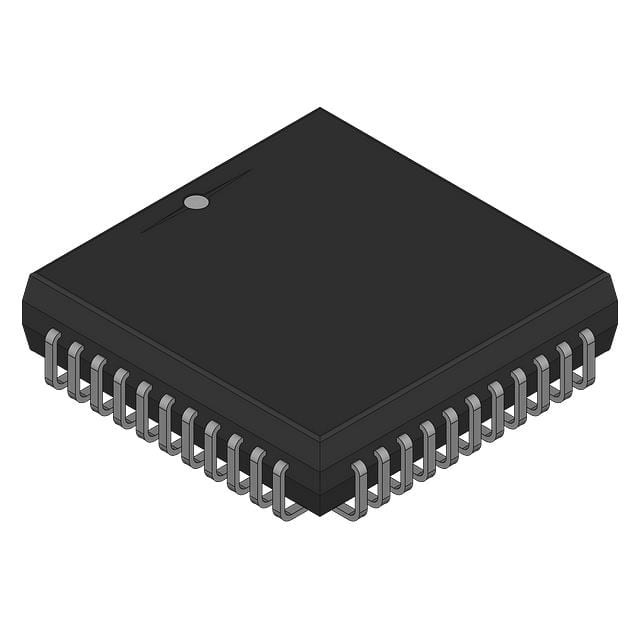

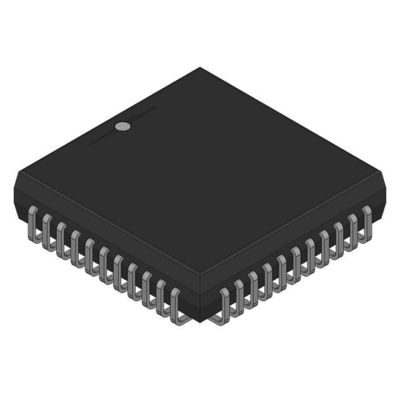

AT80C32X2-SLSUL IC MCU 8BIT ROMLESS 44PLCC Atmel

Descrição

TS80C52X2 é uma versão de alta performance CMOS ROM, OTP, EPROM e ROMless do microcontrolador de 8 bits de chip único 80C51 CMOS.
O TS80C52X2 mantém todas as características do 80C51 com capacidade ROM/EPROM estendida (8 Kbytes), 256 bytes de RAM interna, um sistema de interrupção de 6 fontes e 4 níveis,um oscilador incorporado no chip e três temporizadores/contadores.
Além disso, o TS80C52X2 possui um ponteiro de dados duplo, um canal serial mais versátil que facilita a comunicação entre vários processadores (EUART) e um mecanismo de melhoria de velocidade X2.
O projeto totalmente estático do TS80C52X2 permite reduzir o consumo de energia do sistema reduzindo a frequência do relógio para qualquer valor, mesmo DC, sem perda de dados.
O TS80C52X2 possui 2 modos de atividade reduzida selecionáveis por software para reduzir ainda mais o consumo de energia.A porta serial e o sistema de interrupção continuam a funcionar.. No modo de desligamento, a RAM é salva e todas as outras funções estão inoperantes.

Características

• 80C52 Compatível
8051 Pin e instrução compatíveis
4 portas I/O de 8 bits
3 temporizadores/contadores de 16 bits
256 bytes de RAM do Scratchpad
• Arquitetura de alta velocidade
• 40 MHz a 5V, 30 MHz a 3V
• X2 Capacidade de melhoria da velocidade (6 relógios/ciclo da máquina)
️ 30 MHz a 5V, 20 MHz a 3V (equivalente a 60 MHz a 5V, 40 MHz a 3V)
• Indicador de dados duplo
• ROM/EPROM em chip (8Kbytes)
• Relógio programável para desligar e para cima/para baixo temporizador/contador 2
• Reset de porta assíncrona
• Interrupção Estrutura com
6 Fontes interrompidas
Sistema de interrupção de prioridade de nível 4
• UART Duplex Completamente Reforçado
Detecção de erros de enquadramento
Reconocimento automático de endereços
• Baixa EMI (inibe a ALE)
• Modos de controlo de potência
Modo de inatividade
Modo desligado
¢ Bandeira de desligamento
• Modo uma vez (emulação no chip)
• Fornecimento de energia: 4,5 - 5,5 V, 2,7 - 5,5 V
• Intervalos de temperatura: comercial (0 a 70oC) e industrial (-40 a 85oC)
• Pacotes: PDIL40, PLCC44, VQFP44 1.4, PQFP44 (13,9 impressão)
