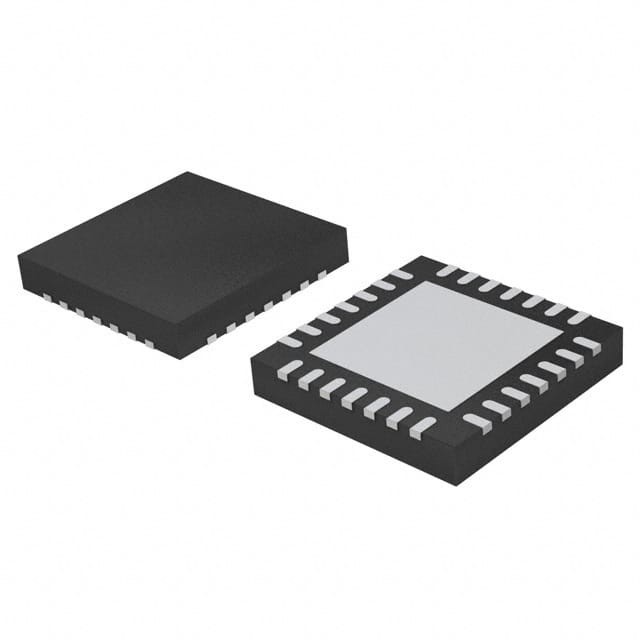

Z8F0431QJ020SG IC MCU 8BIT 4KB FLASH 28QFN Zilog

Resumo

A família de produtos Zilog Z8 Encore é a primeira de uma linha de produtos de microcontroladores Zilog baseados no CPU eZ8 de 8 bits.Os produtos da série XP F082A expandem a extensa linha de microcontroladores de 8 bits da ZilogA capacidade de programação em circuito Flash permite um tempo de desenvolvimento mais rápido e mudanças de programa no campo.O rico conjunto periférico do Z8 EncoreA série XP F082A torna-o adequado para uma variedade de aplicações, incluindo controlo de motores, sistemas de segurança, aparelhos domésticos, dispositivos eletrónicos pessoais e sensores.

Características

As principais características dos produtos da série XP F082A incluem:
• CPU eZ8 de 20 MHz
• Memória flash de 1 KB, 2 KB, 4 KB ou 8 KB com capacidade de programação em circuito
• 256 B, 512 B ou 1 KB de RAM de registo
• Até 128 B de armazenamento de dados não voláteis (NVDS)
• Oscilador interno de precisão ajustado a uma precisão de ± 1%
• Oscilador de cristal externo, operando até 20 MHz
• Conversor analógico-digital (ADC) opcional de 8 canais e 10 bits
• Sensor de temperatura opcional no chip
• Comparador analógico em chip
• Amplificador operacional de baixa potência (LPO) opcional no chip
• UART duplex completo
• O gerador de taxa de baud UART (BRG) pode ser configurado e usado como um temporizador básico de 16 bits
• Codificadores/decodificadores infravermelhos compatíveis com a Associação de Dados Infravermelhos (IrDA), integrados
com o UART
• Dois temporizadores de 16 bits com capacidade de captura, comparação e PWM
• Timer de vigilância (WDT) com oscilador RC interno dedicado
• Até 20 interrupções por vetores
• 6 a 25 pinos de E/S, consoante o pacote
• Até treze pinos de entrada tolerantes a 5 V
• Até 8 portas capazes de accionamento direto de LED sem necessidade de resistência de limite de corrente
• Debugger no chip (OCD)
• Protecção contra tensão "brown-out" (VBO)
• Detecção de bateria baixa programável (LVD) (apenas dispositivos de 8 pinos)
• Referências de tensão de precisão geradas por bandgap disponíveis para o ADC, comparador,
VBO e LVD
• Reinicialização de ligação (POR)
• Tensão de funcionamento de 2,7 V a 3,6 V
• embalagens de 8, 20 e 28 pinos
• 0°C a +70°C e ¥40°C a +105°C para os intervalos de temperatura de funcionamento
