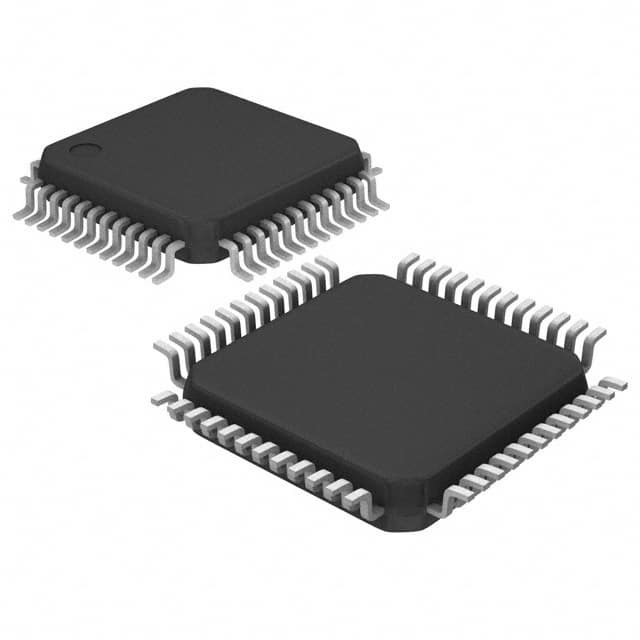

FLASH prático 48LQFP da unidade STM32F103CBT6 32BIT 128KB do microcontrolador de 72MHz MCU
| Marca | STMicroelectronics |
|---|---|
| Número do modelo | STM32F103CBT6 |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | caixa antiestática do saco & de cartão |
| Tempo de entrega | 3-5 dias do trabalho |
| Termos de pagamento | T/T |
| Habilidade da fonte | no estoque |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Processador do núcleo | ARM® Cortex®-M3 | Tamanho do núcleo | Núcleo único de 32 bits |
|---|---|---|---|
| Velocidade | 72MHz | Conectividade | CANbus, ² C de I, IrDA, LINbus, SPI, UART/USART, USB |
| Periféricos | Acesso direto da memória, controlo do motor PWM, PDR, POR, PVD, PWM, sensor do Temp, WDT | Número de I/O | 37 |
| Tamanho de memória do programa | 128KB (128K x 8) | Tipo da memória do programa | FLASH |
| Tamanho de EEPROM | - | RAM Size | 20K x 8 |
| Tensão - fonte (Vcc/Vdd) | 2V ~ 3.6V | Conversores de dados | A/D 10x12b |
| Tipo do oscilador | Interno | Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Montando o tipo | Montagem de superfície | Pacote/caso | 48-LQFP |
| Pacote do dispositivo do fornecedor | - | ||
| Destacar | Unidade prática do microcontrolador de MCU,unidade do microcontrolador de 72MHz MCU,STM32F103CBT6 |
||
Descrição de produto
FLASH 48LQFP STMicroelectronics de STM32F103CBT6 IC MCU 32BIT 128KB
Detalhes do produto
Descrição
O STM32F103CBT6 é uma linha média do desempenho da densidade, microcontrolador do BRAÇO Cortex-M3 32bit 48 no pacote do pino LQFP. Incorpora o núcleo do RISC do elevado desempenho com frequência de funcionamento 72MHz, memórias encaixadas de alta velocidade, escala extensiva de I/Os aumentado e periféricos conectados a dois ônibus de APB. O STM32F103CBT6 caracteriza 12bit CAD, temporizadores, temporizador de PWM, padrão e relações de comunicação avançadas. Um conjunto abrangente de modo da economia de poder permite o projeto de aplicações da baixa potência.
Características
Escala da tensão de funcionamento de 2V a 3.6V
128Kbytes da memória Flash
20Kbytes de SRAM
Unidade do cálculo do centro de detecção e de controlo, identificação 96bit original
Dois 12bit, conversor de 1µs A/D (até 10 canais)
controlador de acesso direto da memória de 7 canais, 3 temporizador do temporizador de uso geral e 1 do controle avançado
37 portos rápidos do I/O
O fio de série elimina erros (SWD) e relação de JTAG
Dois SPI, dois I2C, três USART, um USB e um PODEM relações
Variação da temperatura de funcionamento ambiental de -40°C a 85°C
Aplicação
movimentações do motor
controle de aplicativo
equipamento médico e handheld
Periféricos do PC e do jogo
Plataformas de GPS
aplicações industriais
Especificações
| Atributo | Valor de atributo |
|---|---|
| Fabricante | STMicroelectronics |
| Categoria de produto | Microcontroladores |
| Série | STM32 F1 |
| Produto | MCU |
| Empacotamento | Tray Alternate Packaging |
| Unidade-peso | 0,006409 onças |
| Montagem-estilo | SMD/SMT |
| Tradename | STM32 |
| Pacote-caso | 48-LQFP |
| Operar-temperatura | -40°C ~ 85°C (TA) |
| Fornecedor-Dispositivo-pacote | * |
| Número-de-EU-o | I/O 37 |
| Velocidade | 72MHz |
| EEPROM-tamanho | - |
| Núcleo-processador | ARMR CortexR-M3 |
| RAM-tamanho | 20K x 8 |
| Memória do programa | FLASH |
| Periféricos | Acesso direto da memória, controlo do motor PWM, PDR, POR, PVD, PWM, sensor do Temp, WDT |
| Conectividade | LATA, I2C, IrDA, LIN, SPI, UART/USART, USB |
| Tensão-fonte-Vcc-Vdd | 2 V ~ 3,6 V |
| Núcleo-tamanho | de 32 bits |
| Programa-Memória-tamanho | 128KB (128K x 8) |
| Dados-conversores | A/D 10x12b |
| Oscilador-tipo | Interno |
| Temperatura de funcionamento máximo | + 85 C |
| Variação da temperatura de funcionamento | - 40 C |
| Operar-Fonte-tensão | 2 V a 3,6 V |
| Relação-tipo | LATA I2C SPI USART USB |
| Núcleo | ARM Cortex M3 |
| Processador-séries | Córtice-m do BRAÇO |
| Dados-Ônibus-largura | bocado 32 |
| Fonte-Tensão-máximo | 3,6 V |
| Fonte-Tensão-minuto | 2 V |
| Pacote-caso | LQFP-48 |
| Máximo-Pulso de disparo-frequência | 72 megahertz |
| Número--CAD-canais | 10 canais do CAD |
| Entrada/saída | I/O 37 |
| Dados-RAM-tamanho | kB 20 |
| Número--Temporizador-contadores | Temporizador 4 |
| CAD-definição | bocado 12 |
| Dados-RAM-tipo | SRAM |
Componente compatível funcional
Formulário, pacote, componente compatível funcional
| Fabricante Part # | Descrição | Fabricante | Compare |
| STM32F103CBT6XXX Microcontroladores e processadores |
de 32 bits, INSTANTÂNEO, 1.25MHz, MICROCONTROLADOR do RISC, PQFP48, 7 x 7 milímetros, ROHS COMPLACENTE, LQFP-48 | STMicroelectronics | STM32F103CBT6 contra STM32F103CBT6XXX |
| STM32F103CBT7TR Microcontroladores e processadores |
Linha do desempenho do grosso da população, BRAÇO Cortex-M3 MCU com o processador central dos megahertz instantâneos, 72 de 128 Kbytes, o controlo do motor, o USB e a LATA | STMicroelectronics | STM32F103CBT6 contra STM32F103CBT7TR |
| STM32F103C4T7AXXX Microcontroladores e processadores |
de 32 bits, INSTANTÂNEO, 72MHz, MICROCONTROLADOR do RISC, PQFP48, 7 x 7 milímetros, ROHS COMPLACENTE, LQFP-48 | STMicroelectronics | STM32F103CBT6 contra STM32F103C4T7AXXX |
| STM32F103C4T7XXX Microcontroladores e processadores |
de 32 bits, INSTANTÂNEO, 72MHz, MICROCONTROLADOR do RISC, PQFP48, 7 x 7 milímetros, ROHS COMPLACENTE, LQFP-48 | STMicroelectronics | STM32F103CBT6 contra STM32F103C4T7XXX |
| STM32F103C4T6TR Microcontroladores e processadores |
de 32 bits, INSTANTÂNEO, 72MHz, MICROCONTROLADOR do RISC, PQFP48, 7 x 7 milímetros, ROHS COMPLACENTE, LQFP-48 | STMicroelectronics | STM32F103CBT6 contra STM32F103C4T6TR |
| STM32F103C4T7ATR Microcontroladores e processadores |
de 32 bits, INSTANTÂNEO, 72MHz, MICROCONTROLADOR do RISC, PQFP48, 7 x 7 milímetros, ROHS COMPLACENTE, LQFP-48 | STMicroelectronics | STM32F103CBT6 contra STM32F103C4T7ATR |
| STM32F103C4T6XXX Microcontroladores e processadores |
de 32 bits, INSTANTÂNEO, 72MHz, MICROCONTROLADOR do RISC, PQFP48, 7 x 7 milímetros, ROHS COMPLACENTE, LQFP-48 | STMicroelectronics | STM32F103CBT6 contra STM32F103C4T6XXX |
| STM32F103CBT6TR Microcontroladores e processadores |
Linha do desempenho do grosso da população, BRAÇO Cortex-M3 MCU com o processador central dos megahertz instantâneos, 72 de 128 Kbytes, o controlo do motor, o USB e a LATA | STMicroelectronics | STM32F103CBT6 contra STM32F103CBT6TR |
| STM32F103CBT7XXX Microcontroladores e processadores |
de 32 bits, INSTANTÂNEO, 1.25MHz, MICROCONTROLADOR do RISC, PQFP48, 7 x 7 milímetros, ROHS COMPLACENTE, LQFP-48 | STMicroelectronics | STM32F103CBT6 contra STM32F103CBT7XXX |
| STM32F103C4T7TR Microcontroladores e processadores |
de 32 bits, INSTANTÂNEO, 72MHz, MICROCONTROLADOR do RISC, PQFP48, 7 x 7 milímetros, ROHS COMPLACENTE, LQFP-48 | STMicroelectronics | STM32F103CBT6 contra STM32F103C4T7TR |
Descrições
Bandeja instantânea de 32 bits do M3 RISC 128KB 2.5V/3.3V 48-Pin LQFP do ARM Cortex de MCU
Microcontroladores do BRAÇO - córtice M3 128K MED Performance LN de MCU 32BIT
