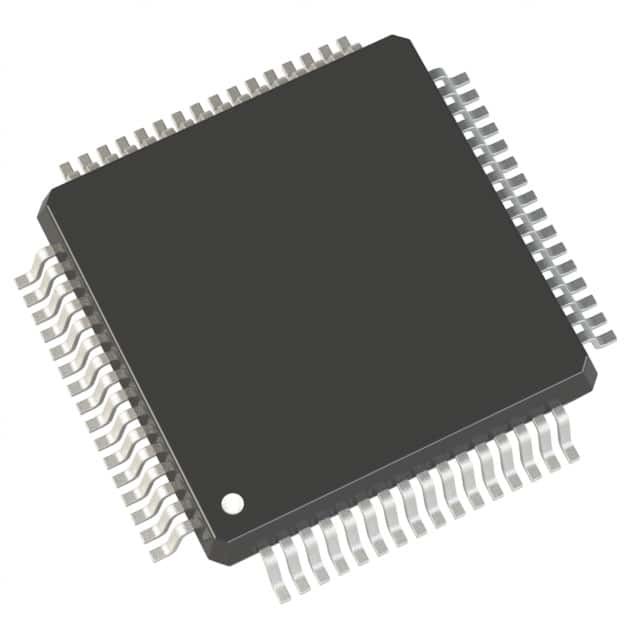

Microcontrolador programável IC STM32F091RCT6 de múltiplos propósitos do inversor

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xProcessador do núcleo | ARM® Cortex®-M0 | Tamanho do núcleo | Núcleo único de 32 bits |
---|---|---|---|
Velocidade | 48MHz | Conectividade | CANbus, ² C de I, IrDA, LINbus, SPI, UART/USART |
Periféricos | ACESSO DIRETO DA MEMÓRIA, ² S DE I, POR, PWM, WDT | Número de I/O | 52 |
Tamanho de memória do programa | 256KB (256K x 8) | Tipo da memória do programa | FLASH |
Tamanho de EEPROM | - | RAM Size | 32K x 8 |
Tensão - fonte (Vcc/Vdd) | 2V ~ 3.6V | Conversores de dados | A/D 19x12b; D/A 2x12b |
Tipo do oscilador | Interno | Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Montando o tipo | Montagem de superfície | Pacote/caso | 64-LQFP |
Pacote do dispositivo do fornecedor | 64-LQFP (10x10) | ||
Destacar | Microcontrolador programável IC do inversor,Microcontrolador IC do inversor de múltiplos propósitos,STM32F091RCT6 |
FLASH 64LQFP STMicroelectronics de STM32F091RCT6 IC MCU 32BIT 256KB
Detalhes do produto
Descrição
Os microcontroladores de STM32F091xB/xC têm um núcleo de 32 bits de capacidade elevada de ARM® Cortex®-M0 RISC que se opere em até 48 megahertz, armazenamento encaixado de alta velocidade (até 256 Kbytes da memória Flash e 32 Kbytes de SRAM), e uma vasta gama de periféricos promovidos e de I/Os. As relações de comunicação padrão (dois I2Cs, dois SPIs/um I2S, um CEC de HDMI, e até oito USARTs) são fornecidas, assim como uma LATA, um 12 bocado CAD, um 12 bocado DAC com os dois canais, sete temporizadores de 16 bits, um temporizador de 32 bits, e um temporizador do avançado-controle PWM.
Os microcontroladores de STM32F091xB/xC funcionam no °C -40 a +85 e -40 a +105 variações da temperatura do °C, com uma fonte de alimentação que varia de 2,0 a 3,6 V. Uma escala diversa de ajustes da poder-economia permite o desenvolvimento de aplicações da baixa potência.
Os microcontroladores de STM32F091xB/xC estão disponíveis em sete pacotes diferentes que variam de 48 a 100 pinos, com uma forma do dado disponível mediante solicitação. Os grupos diferentes de periféricos são incluídos segundo o dispositivo.
Estas características fazem os microcontroladores de STM32F091xB/xC apropriados para uma vasta gama de aplicações, incluindo o controle de aplicativo e as interfaces de usuário, dispositivos handheld, receptores de A/V e periféricos digitais da tevê, do PC, jogo e plataformas de GPS, aplicações industriais, PLCs, inversores, impressoras, varredores, sistemas de alarme, os intercomunicador video, e o HVACs.
Características
• Núcleo: Processador central Cortex®-M0, frequência de 32 bits de ARM® até 48 megahertz
• Memórias
– 128 a 256 Kbytes da memória Flash
– 32 Kbytes de SRAM com paridade de HW
• Unidade do cálculo do centro de detecção e de controlo
• Gestão da restauração e do poder
– Fonte de Digitas & de I/Os: VDD = 2,0 V a 3,6 V
– Fonte análoga: VDDA = VDD a 3,6 V
– Poder-em/do poder restauração para baixo (POR/PDR)
– Detector programável da tensão (PVD)
– Modos da baixa potência: Sono, parada, apoio
– Fonte de VBAT para o RTC e registros alternativos
• Gestão do pulso de disparo
– oscilador de cristal de 4 a 32 megahertz
– oscilador de 32 quilohertz para o RTC com calibração
– 8 megahertz internos RC com opção de x6 PLL
– 40 oscilador interno do quilohertz RC
– Oscilador interno de 48 megahertz com o aparamento automático baseado na sincronização exterior
• Até 88 I/Os rápidos
– Todo o mappable em vetores de interrupção externo
– Até 69 I/Os com capacidade 5V-tolerant e 19 com fonte independente VDDIO2
• controlador de acesso direto da memória de 12 canais
• Um 12 bocados, 1,0 µs CAD (até 16 canais)
– Escala da conversão: 0 a 3,6 V
– Fonte análoga separada: 2,4 V a 3,6 V
• Um 12 conversor do bocado D/A (com 2 canais)
• Dois comparadores análogos da baixa potência rápida com entrada e saída programáveis
• Até 24 canais de detecção capacitivos para os sensores do touchkey, os lineares e os giratórios do toque
• Calendário RTC com alarme e excitação periódica da parada/apoio
• 12 temporizadores
– Um temporizador de 16 bits do avançado-controle para 6 a saída do canal PWM
– Um temporizadores de 32 bits e sete de 16 bits, com os até 4 IC/OC, OCN, úteis para o controle do IR descodificando ou controle de DAC
– Temporizadores do independente e de cão de guarda do sistema
– Temporizador de SysTick
• Relações de comunicação
– Duas relações de I2C que apoiam o modo rápido mais (1 Mbit/s) com o 20 SMBus/PMBus do dissipador atual do miliampère um do apoio, e a excitação
– Até oito USARTs controle síncrono mestre de apoio de SPI e do modem, três com relação ISO7816, LIN, IrDA, auto detecção da taxa de transmissão e característica da excitação
– Dois SPIs (18 Mbit/s) com 4 a 16 quadros mordidos programáveis, e com relação de I2S multiplexaram
– Relação da LATA
• Excitação do CEC de HDMI na recepção do encabeçamento
• O fio de série elimina erros (SWD)
• identificação original de 96 bocados
• Todos os pacotes ECOPACK®2
Especificações
Atributo | Valor de atributo |
---|---|
Fabricante | STMicroelectronics |
Categoria de produto | Microcontroladores |
Série | STM32 F0 |
Empacotamento | Bandeja |
Unidade-peso | 0,012088 onças |
Montagem-estilo | SMD/SMT |
Pacote-caso | 64-LQFP |
Operar-temperatura | -40°C ~ 85°C (TA) |
Fornecedor-Dispositivo-pacote | 64-LQFP (10x10) |
Número-de-EU-o | I/O 52 |
Velocidade | 48MHz |
EEPROM-tamanho | - |
Núcleo-processador | ARMR CortexR-M0 |
RAM-tamanho | 32K x 8 |
Memória do programa | FLASH |
Periféricos | ACESSO DIRETO DA MEMÓRIA, I2S, POR, PWM, WDT |
Conectividade | LATA, I2C, IrDA, LIN, SPI, UART/USART |
Tensão-fonte-Vcc-Vdd | 2 V ~ 3,6 V |
Núcleo-tamanho | de 32 bits |
Programa-Memória-tamanho | 256KB (256K x 8) |
Dados-conversores | A/D 16x12b, D/A 2x12b |
Oscilador-tipo | Interno |
Temperatura de funcionamento máximo | + 85 C |
Variação da temperatura de funcionamento | - 40 C |
Operar-Fonte-tensão | 2 V a 3,6 V |
Relação-tipo | I2C USART SPI |
Núcleo | ARM Cortex M0 |
Processador-séries | STM32F091 |
Dados-Ônibus-largura | bocado 32 |
Pacote-caso | LQFP-64 |
Máximo-Pulso de disparo-frequência | 48 megahertz |
Número--CAD-canais | Canal 19 |
Entrada/saída | I/O 52 |
Dados-RAM-tamanho | kB 32 |
Número--Temporizador-contadores | Temporizador 12 |
CAD-definição | bocado 12 |
Dados-RAM-tipo | SRAM |
