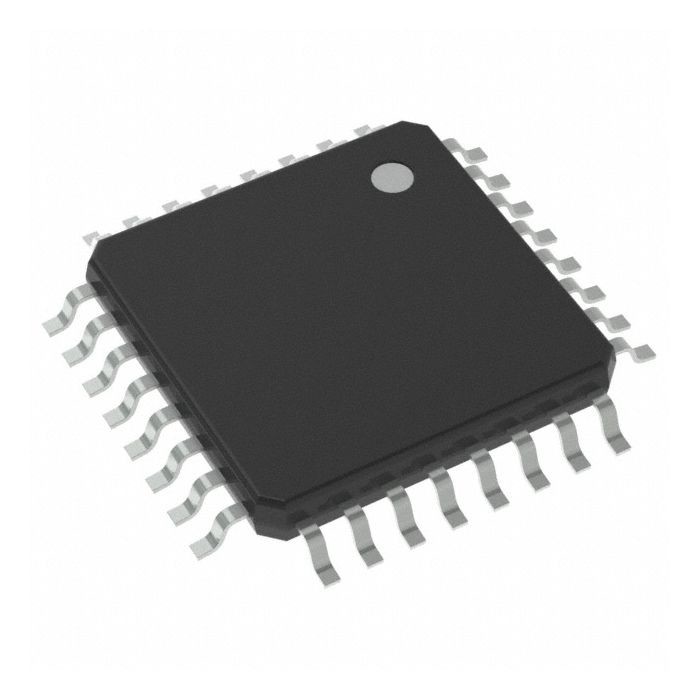

FLASH do bocado 16KB do circuito integrado ATMEGA16U2-AU 8 de 16MHz MCU único

Vista geral

O ATmega8U2/16U2/32U2 é uma baixa potência CMOS que o microcontrolador de 8 bits baseado no AVR aumentou a arquitetura do RISC. Executando instruções poderosas em um único ciclo de pulso de disparo, o ATmega8U2/16U2/32U2 consegue as taxas de transferência que aproximam 1 MIPS pelo megahertz permitindo que o desenhista de sistema aperfeiçoe o consumo de potência contra a velocidade de processamento.

Características

• Elevado desempenho, microcontrolador de 8 bits da baixa potência AVR®
• Arquitetura avançada do RISC
– 125 instruções poderosas – a maioria única de execução do ciclo de pulso de disparo
– 32 x 8 registros de trabalho de uso geral
– Operação inteiramente estática
– Até 16 MIPS de taxa de transferência em 16 megahertz
• Memórias permanentes do programa e dos dados
– Bytes 8K/16K/32K do flash Auto-programável do Em-sistema
– 512/512/1024 de EEPROM
– 512/512/1024 de SRAM interno
– Escreva/para apagar ciclos: 10.000 flash 100.000 EEPROM
– Retenção dos dados: 20 anos 85 no  c 100 anos em 25OC (1)
– Seção opcional do código da bota com bocados independentes do fechamento
Em-sistema que programa pelo programa da bota da em-microplaqueta hardware-ativado após a restauração
Verdadeiro Ler-Enquanto que-escreva a operação
– Fechamento de programação para a segurança do software
• Módulo do dispositivo da velocidade máxima de USB 2,0 com interrupção na conclusão de transferência
– Cumpre inteiramente com a especificação universal REV 2,0 do ônibus de série
– 48 megahertz PLL para a operação do ônibus da velocidade máxima: taxas de transferência de dados em 12 Mbit/s
– 176 bytes totalmente independentes USB DPRAM para a atribuição de memória do valor-limite
– Valor-limite 0 para transferências de controle: de 8 até 64 bytes
– 4 valores-limite programáveis:
EM ou da saída sentidos
Volume, interrupção e IsochronousTransfers
Tamanho de pacote máximo programável de 8 a 64 bytes
Amortecedor simples ou duplo programável
– Suspenda/interrupções do resumo
– A restauração do microcontrolador na restauração do ônibus de USB sem destaca
– Desconexão do ônibus de USB no pedido do microcontrolador
• Características periféricas
– Um temporizador de 8 bits/opõe-se com Prescaler separado e compara-se o modo (dois canais de 8 bits de PWM)
– Uns temporizador/contador de 16 bits com Prescaler separado, compara e captura o modo (três canais de 8 bits de PWM)
– USART com modo de SPI somente e controle de fluxo mestres do hardware (RTS/CTS)
– Relação de série de SPI do mestre/escravo
– Temporizador de cão de guarda programável com o oscilador separado da Em-microplaqueta
– comparador análogo da Em-microplaqueta
– Interrompa e de alerta em Pin Change
• Em Chip Debug Interface (debugWIRE)
• Características especiais do microcontrolador
– Poder-na restauração e na detecção programável da baixa de pressão
– Oscilador calibrado interno
– Fontes da interrupção externo e interna
– Cinco modos de sono: Quietude, economia de energia, poder-para baixo, apoio, e apoio prolongado
• I/O e pacotes
– 22 linhas programáveis do I/O
– QFN32 pacotes)/TQFP32 (de 5x5mm
• Tensões de funcionamento
– 2,7 - 5.5V
• Temperatura de funcionamento
– Industrial (- 40°C a +85°C)
• Frequência máxima
– 8 megahertz em 2.7V - escala industrial
– 16 megahertz em 4.5V - escala industrial
Nota: 1. Veja dos “a retenção dados” em detalhes da página 6for.
