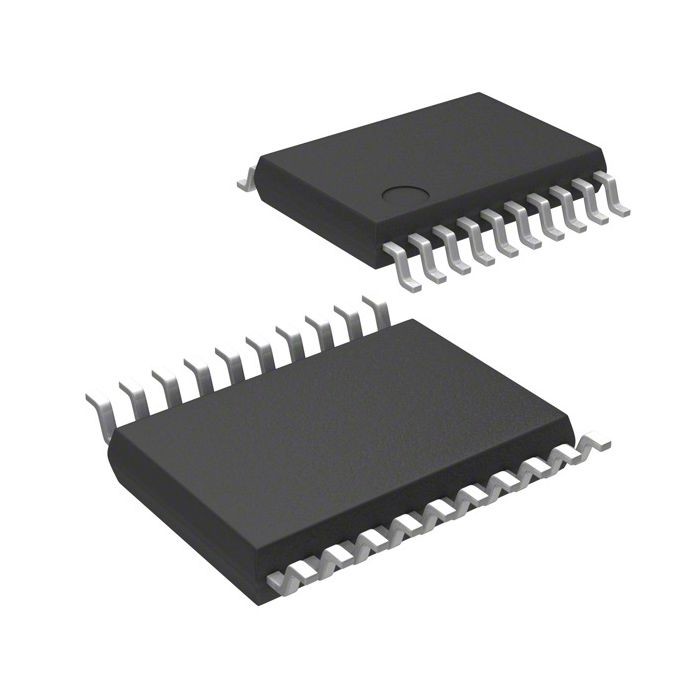

FLASH interno 20TSSOP da unidade STM8S003F3P6 8BIT 8KB do microcontrolador de MCU

Descrição STM8S003F3P6

O STM8S003F3P6 é uma linha de 8 bits microcontrolador do valor com 8 Kbytes da memória instantânea do programa e de uns dados verdadeiros inerentes EEPROM. A linha de 8 bits microcontroladores do valor STM8S003F3 tem 8 Kbytes da memória instantânea do programa e de uns dados verdadeiros inerentes EEPROM. No manual da referência da família do microcontrolador de STM8S, são referidos como os dispositivos de baixa densidade (RM0016). A linha dispositivos do valor STM8S003F3 oferece as seguintes vantagens: elevado desempenho, aspereza, e custo de sistema barato. Os dados verdadeiros EEPROM com até 100000 escrevem/apagam os ciclos, núcleo avançado e periféricos produzidos na tecnologia pioneiro em 16 megahertz de frequência de pulso de disparo, I/Os durável, cães de guarda independentes com fontes separadas do pulso de disparo, e um mecanismo de segurança do pulso de disparo para assegurar o desempenho e a superação do dispositivo.

STM8S003F3P6 caracteriza

Núcleo
• 16 megahertz avançaram o núcleo STM8 com o encanamento da arquitetura de Harvard e das 3 fases
• Grupo de instrução prolongada
Memórias
• Memória do programa: Uma memória Flash de 8 Kbyte; retenção dos dados 20 anos no °C 55 após 100 ciclos
• RAM: 1 Kbyte
• Memória dos dados: 128 dados verdadeiros EEPROM dos bytes; a resistência até 100 que k escreve/apaga ciclos
Gestão do pulso de disparo, da restauração e de fonte
• 2,95 tensão de funcionamento de V a de 5,5 V
• Controle flexível do pulso de disparo, 4 fontes do pulso de disparo mestre
- Oscilador de cristal do ressonador da baixa potência
- O pulso de disparo externo entrou interno, usuário-trimmable 16 megahertz RC
- Baixa potência interna 128 quilohertz RC
• Sistema de segurança do pulso de disparo com monitor do pulso de disparo
• Gestão do poder
- Modos da baixa potência (espera, ativo-parada, parada)
- Pulsos de disparo periféricos do interruptor-fora individualmente
- Permanentemente ativo, baixo-consumo
poder-em e do poder-para baixo restauração
Gestão de interrupção
• Controlador de interrupção aninhado com 32 interrupções
• Até 27 interrupções externos em 6 vetores

Relações de comunicações
• UART com saída de pulso de disparo para a operação síncrono, carta inteligente, IrDA, modo mestre de LIN
• Relação de SPI até 8 Mbit/s
• Relação de I2C até 400 Kbit/s
Conversor analógico-numérico (CAD)
• 10 bocado CAD, + 1 LSB CAD com até 5 canais multiplexados, modo de varredura e cão de guarda análogo
I/Os
• Até 28 I/Os em um pacote de 32 pinos que inclui 21 saídas do alto-dissipador
• Projeto altamente robusto do I/O, imune contra a injeção atual
Apoio do desenvolvimento
• Módulo de relação encaixado do único-fio (NADADA) para a programação rápida da em-microplaqueta e a eliminação de erros nonintrusive
Temporizadores
• Temporizador do controle avançado: de 16 bits, 4 canais de CAPCOM, 3 saídas complementares, inserção do inoperante-tempo e sincronização flexível
• temporizador de uso geral de 16 bits, com 3 canais de CAPCOM (IC, OC ou PWM)
• temporizador básico de 8 bits com prescaler de 8 bits
• Auto temporizador da excitação
• Janela e temporizadores de cão de guarda independentes

Aplicações STM8S003F3P6

Controlo do motor
Gestão da bateria
Fontes de alimentação e gestão do poder.
