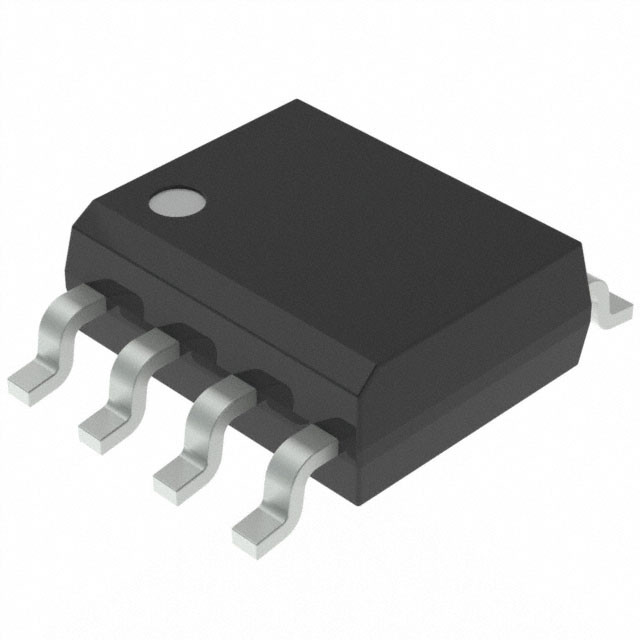

8 microplaquetas mordidas da imagem de programação 1KB, unidade de controle do micro de ATTINY13A-SSU MCU

Características

• Elevado desempenho, microcontrolador de 8 bits da baixa potência AVR®
• Arquitetura avançada do RISC
– 120 instruções poderosas – a maioria única de execução do ciclo de pulso de disparo
– 32 x 8 registros de trabalho de uso geral
– Operação inteiramente estática
– Até 20 MIPS de Througput em 20 megahertz
• Segmentos altos da memória permanente da resistência
– bytes 1K da memória instantânea Auto-programável do programa do Em-sistema
– 64 bytes EEPROM
– 64 bytes SRAM interno
– Escreva/para apagar ciclos: 10.000 Flash/100,000 EEPROM
– Retenção dos dados: 20 anos nos anos 85°C/100 em 25°C (veja a página 6)
– Fechamento de programação para o flash Auto-de programação & a segurança de dados de EEPROM
• Características periféricas
– Uns temporizador/contador de 8 bits com Prescaler e dois canais de PWM
– 4 canal, 10 bocado CAD com referência interna da tensão
– Temporizador de cão de guarda programável com o oscilador separado da Em-microplaqueta
– comparador análogo da Em-microplaqueta
• Características especiais do microcontrolador
– a Em-microplaqueta do debugWIRE elimina erros do sistema
– Em-sistema programável através do porto de SPI
– Fontes da interrupção externo e interna
– Quietude da baixa potência, de ruído do CAD redução, e modos do poder-para baixo
– Aumentado Poder-no circuito restaurado
– Circuito de detecção programável da baixa de pressão com função da inutilização do software
– Oscilador calibrado interno
• I/O e pacotes
– 8 pino PDIP/SOIC: Seis linhas programáveis do I/O
– 10 almofada MLF: Seis linhas programáveis do I/O
– 20 almofada MLF: Seis linhas programáveis do I/O
• Tensão de funcionamento: – 1,8 – 5.5V
• Categoria da velocidade:
– 0 – 4 megahertz @ 1,8 – 5.5V
– 0 – 10 megahertz @ 2,7 – 5.5V
– 0 – 20 megahertz @ 4,5 – 5.5V
• Variação da temperatura industrial
• Consumo da baixa potência
– Modo ativo:
• µA 190 em 1,8 V e em 1 megahertz
– Modo inativo:
• 24 µA em 1,8 V e em 1 megahertz
