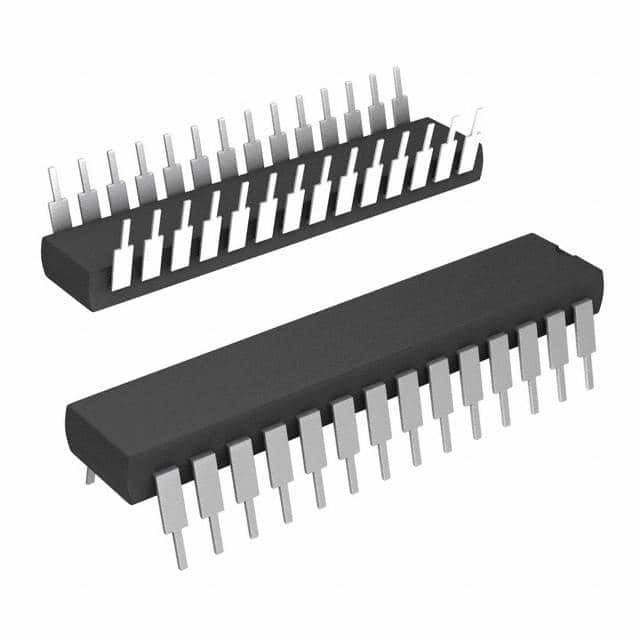

Tecnologia do microchip do FLASH 28DIP de ATMEGA328P-PU IC MCU 8BIT 32KB

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xProcessador do núcleo | AVR | Tamanho do núcleo | de 8 bits |
---|---|---|---|
Velocidade | 20MHz | Conectividade | ² C DE I, SPI, UART/USART |
Periféricos | A baixa de pressão detecta/restauração, POR, PWM, WDT | Número de I/O | 23 |
Tamanho de memória do programa | 32KB (16K x 16) | Tipo da memória do programa | FLASH |
Tamanho de EEPROM | 1K x 8 | RAM Size | 2K x 8 |
Tensão - fonte (Vcc/Vdd) | 1.8V ~ 5.5V | Conversores de dados | A/D 6x10b |
Tipo do oscilador | Interno | Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Montando o tipo | Através do furo | Pacote/caso | 28-DIP (0,300", 7.62mm) |
Pacote do dispositivo do fornecedor | 28-PDIP |
Tecnologia do microchip do FLASH 28DIP de ATMEGA328P-PU IC MCU 8BIT 32KB
Detalhes do produto
ATMEGA328P-PU Decription
O microcontrolador RISC-baseado AVR do picoPower 8bit tem a memória Flash do ISP 32KB com ler-enquanto que-escreve a capacidade, 1024B EEPROM, 2KB SRAM, 23 linhas de uso geral do I/O, 32 registros de trabalho de uso geral, três temporizadores/contadores flexíveis com comparam as interrupções dos modos, as internas e as externos, USART programável de série, uma relação de série byte-orientada de 2 fios, porta de série de SPI, 6 um conversor do A/D do bocado do canal 10 (8-channels a escala da tensão do dispositivo é 1.8-5.5 volts.
ATMEGA328P-PU caracteriza
Elevado desempenho, família de 8 bits do microcontrolador de Atmel®AVR® da baixa potência
• Arquitetura avançada do RISC
– 131 instruções poderosas
– A maioria única de execução do ciclo de pulso de disparo
– 32 x 8 registros de trabalho de uso geral
– Operação inteiramente estática
– Até 20 MIPS de taxa de transferência em 20MHz
– multiplicador do ciclo da Em-microplaqueta 2
• Segmentos altos da memória permanente da resistência
– 32KBytes do programa instantâneo Auto-programável do Em-sistema
Memória
– 1KBytes EEPROM
– 2KBytes SRAM interno
– Escreva/para apagar ciclos: 10.000 Flash/100,000 EEPROM
– Retenção dos dados: 20 anos nos anos 85°C/100 em 25°C (1)
– Seção opcional do código da bota com bocados independentes do fechamento
• Em-sistema que programa pelo programa da bota da Em-microplaqueta
• Verdadeiro Ler-Enquanto que-escreva a operação
– Fechamento de programação para a segurança do software
Aplicações de ATMEGA328P-PU
Há umas centenas de pedidos para ATMEGA328P-PU:
Processo de dados de Digitas.
Sistemas de controlo industriais.
SMPS e sistemas regulamentares do poder.
Unidades de exposição.
Medição análoga e manipulações do sinal.
Sistemas encaixados como a máquina do café, máquina de venda automática.
Sistemas de controlo do motor.
Sistema de relação periférica.
Usado em ARDUINO UNO, em ARDUINO MICRO placas NANO e de ARDUINO.
Especificações
Atributo | Valor de atributo |
---|---|
Fabricante | Tecnologia do microchip |
Categoria de produto | Microcontroladores |
Série | AVR® ATmega |
Produto | MCU |
Empacotamento | Tubo |
Unidade-peso | 0,147798 onças |
Montagem-estilo | Através do furo |
Tradename | ATMEGA |
Pacote-caso | 28-DIP (0,300", 7.62mm) |
Operar-temperatura | -40°C ~ 85°C (TA) |
Fornecedor-Dispositivo-pacote | 28-PDIP |
Número-de-EU-o | I/O 23 |
Velocidade | 20MHz |
EEPROM-tamanho | 1K x 8 |
Núcleo-processador | AVR |
RAM-tamanho | 2K x 8 |
Memória do programa | FLASH |
Periféricos | A baixa de pressão detecta/restauração, POR, PWM, WDT |
Conectividade | I2C, SPI, UART/USART |
Tensão-fonte-Vcc-Vdd | 1,8 V ~ 5,5 V |
Núcleo-tamanho | de 8 bits |
Programa-Memória-tamanho | 32KB (16K x 16) |
Dados-conversores | A/D 6x10b |
Oscilador-tipo | Interno |
Temperatura de funcionamento máximo | + 85 C |
Variação da temperatura de funcionamento | - 40 C |
Operar-Fonte-tensão | 1,8 V a 5,5 V |
Relação-tipo | I2C SPI USART |
Núcleo | AVR |
Processador-séries | megaAVR |
Dados-Ônibus-largura | bocado 8 |
Fonte-Tensão-máximo | 5,5 V |
Fonte-Tensão-minuto | 1,8 V |
Pacote-caso | PDIP-28 |
Máximo-Pulso de disparo-frequência | 20 megahertz |
Número--CAD-canais | 6 canais do CAD |
Entrada/saída | I/O 23 |
Dados-RAM-tamanho | kB 2 |
Dados-ROM-tamanho | 1 kB |
Número--Temporizador-contadores | Temporizador 3 |
CAD-definição | bocado 10 |
Dados-RAM-tipo | SRAM |
Dados-ROM-tipo | EEPROM |
