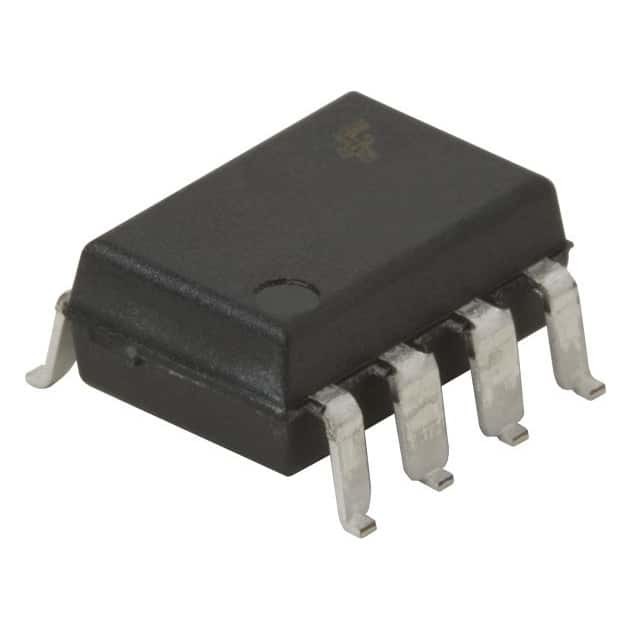

Circuito integrado IC HCPL2631SD OPTOISO 2.5KV 2CH 8DIP Onsemi do monocanal
| Marca | onsemi |
|---|---|
| Número do modelo | HCPL2631SD |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | caixa antiestática do saco & de cartão |
| Tempo de entrega | 3-5 dias do trabalho |
| Termos de pagamento | T/T |
| Habilidade da fonte | no estoque |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Número de canais | 2 | Entradas - lado 1/Side 2 | 2/0 |
|---|---|---|---|
| Tensão - isolamento | 2500Vrms | Imunidade transiente do modo comum (minuto) | 5kV/µs |
| Tipo entrado | C.C. | Tipo da saída | Coletor aberto |
| Atual - saída/canal | 50 miliampères | Taxa de dados | 10Mbps |
| TpLH/tpHL do atraso de propagação (máximo) | 75ns, 75ns | Tempo da elevação/queda (tipo) | 50ns, 12ns |
| Tensão - dianteira (Vf) (tipo) | 1.4V | Atual - C.C. dianteira (se) (máximo) | 30mA |
| Tensão - fonte | 4.5V ~ 5.5V | Temperatura de funcionamento | -40°C ~ 85°C |
| Montando o tipo | Montagem de superfície | Pacote/caso | 8-SMD, Asa de Gaivota |
| Pacote do dispositivo do fornecedor | 8-SMD | ||
| Destacar | Circuito integrado IC do monocanal,Circuito integrado IC 2.5KV,HCPL2631SD |
||
Descrição de produto
Onsemi ABERTO de COLL 8DIP de HCPL2631SD OPTOISO 2.5KV 2CH
Detalhes do produto
Descrição
O monocanal 6N137, HCPL2601, HCPL2611 e HCPL2630, acopladores óticos HCPL2631 de duplo canal consistem em um diodo emissor de luz de 850 nanômetro AlGaAS, acoplado opticamente a uma porta de lógica integrada muito de alta velocidade do fotodetector com uma saída strobable. Esta saída caracteriza um coletor aberto, desse modo a permissão prendidos OU as saídas. Acopladoos parâmetros são garantidos sobre a variação da temperatura de -40°C a +85°C. Um sinal de entrada máximo de 5mA vai faz4e-lo
forneça uma corrente mínima do dissipador da saída de 13mA (fã fora de 8).
Características
■Velocidade de Veryhigh – 10 MBit/s■CMR superior – 10 kV/µs
■Voltage-480V de trabalho dobro
■Fã-para fora de 8 sobre -40°C a +85°C
■Saída da porta de lógica
■Saída de Strobable
■Coletor Ou-aberto prendido
■U.L. reconheceu (arquivo # E90700)
Aplicações
■Eliminação do laço à terra■LSTTL a TTL, LSTTL ou 5 volts CMOS
■Linha receptor, transmissão de dados
■Multiplexação dos dados
■Fontes de alimentação de comutação
■Substituição do transformador do pulso
■relação Computador-periférica
Especificações
| Atributo | Valor de atributo |
|---|---|
| Fabricante | onsemi |
| Categoria de produto | Acopladores óticos da saída da lógica |
| Série | - |
| Empacotamento | Empacotamento alternativo |
| Unidade-peso | 0,027937 onças |
| Pacote-caso | 8-SMD, asa da gaivota |
| Entrada-tipo | C.C. |
| Operar-temperatura | -40°C ~ 85°C |
| Montagem-tipo | Montagem de superfície |
| Saída-tipo | Coletor aberto |
| Número--canais | 2 canais |
| Tensão-fonte | 4,5 V ~ 5,5 V |
| Fornecedor-Dispositivo-pacote | 8-MDIP |
| Dados-taxa | 10Mbps |
| Corrente de saída avaliado | 50mA |
| Atual-C.C.-dianteiro-se-máximo | 30mA |
| Tensão-isolamento | 2500Vrms |
| Vf | 1.4V |
| Elevação-Queda-tempo-Typ | 50ns, 12ns |
| Inputs-Side-1-Side-2 | 2/0 |
| Comum-Modo-Transiente-Imunidade-minuto | 5kV/μs |
| Propagação-Atraso-tpLH-tpHL-máximo | 75ns, 75ns |
| Paládio-Poder-dissipação | 60 mW |
| Temperatura de funcionamento máximo | + 85 C |
| Variação da temperatura de funcionamento | - 40 C |
| Vf-Dianteiro-tensão | 1,4 V |
| Isolamento-tensão | 5000 Vrms |
| Saída-atual | 50 miliampères |
| Queda-tempo | 12 ns |
| Elevação-tempo | 50 ns |
| Vr-Reverso-tensão | 5 V |
| Se-Dianteiro-atual | 10 miliampères |
| Parte-#-pseudônimos | HCPL2631SD_NL |
| Pacote-caso | SMD-8 |
| Máximo-Coletor-atual | 50 miliampères |
Componente compatível funcional
Formulário, pacote, componente compatível funcional
| Fabricante Part # | Descrição | Fabricante | Compare |
| HCPL-2631SV Ótica eletrónica |
Acoplador ótico da saída de IC, 2-Element, isolamento 2500V | No semicondutor | HCPL2631SD contra HCPL-2631SV |
| HCPL-2631SD Ótica eletrónica |
Acoplador ótico da saída de IC, 2-Element, isolamento 2500V | No semicondutor | HCPL2631SD contra HCPL-2631SD |
| HCPL2631SV Ótica eletrónica |
ACOPLADOR ÓTICO da SAÍDA da LÓGICA de 2 CANAIS, 10 Mbps, MONTAGEM DE SUPERFÍCIE, DIP-8 | LLC da eletrônica de Rochester | HCPL2631SD contra HCPL2631SV |
| HCPL2631SDV Ótica eletrónica |
acoplador ótico de alta velocidade de duplo canal da saída da porta de lógica de 10 MBit/s do MERGULHO 8-Pin (para não recomendar para o projeto novo. A número da peça equivalente nova é HCPL26xxM), 1000-REEL | No semicondutor | HCPL2631SD contra HCPL2631SDV |
| HCPL-2631SDV Ótica eletrónica |
Acoplador ótico da saída de IC, 2-Element, isolamento 2500V | No semicondutor | HCPL2631SD contra HCPL-2631SDV |
Descrições
Canal aberto 5kV/µs CMTI 8-MDIP do coletor 2500Vrms 2 do Optoisolator 10Mbps da saída da lógica
Preto aberto T/R do coletor DC-IN 2-CH 8-Pin PDIP SMD da lógica-Para fora do acoplador ótico
Saída de alta velocidade da porta de lógica dos acopladores óticos 2Ch 10MBit/s Optocpl
