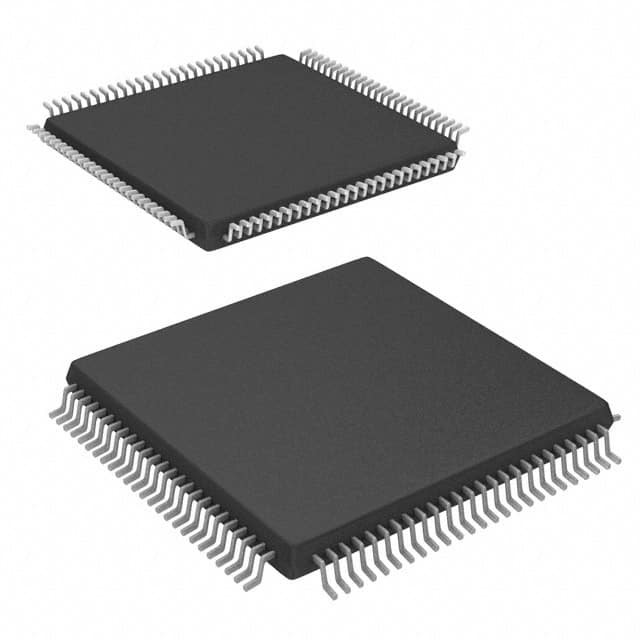

Circuito integrado de superfície IC CPLD EPM240T100C5N 192MC 4.7NS 100TQFP da montagem

  • Surface Mount Integrated Circuit IC CPLD EPM240T100C5N 192MC 4.7NS 100TQFP
Marca Intel
Número do modelo EPM240T100C5N
Quantidade de ordem mínima 1
Preço Based on current price
Detalhes da embalagem caixa antiestática do saco & de cartão
Tempo de entrega 3-5 dias do trabalho
Termos de pagamento T/T
Habilidade da fonte no estoque

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipo programável No sistema programável Tpd do tempo de atraso (1) máximo 4,7 ns
Fonte da tensão - interna 2.5V, 3.3V Número de elementos de lógica/blocos 240
Número de Macrocells 192 Número de portas -
Número de I/O 80 Temperatura de funcionamento 0°C ~ 85°C (TJ)
Montando o tipo Montagem de superfície Pacote/caso 100-TQFP
Pacote do dispositivo do fornecedor 100-TQFP (14x14)
Destacar

Circuito integrado de superfície IC da montagem

,

Circuito integrado IC 192MC

,

EPM240T100C5N
Deixe um recado
Descrição de produto

EPM240T100C5N IC CPLD 192MC 4.7NS 100TQFP Intel

Detalhes do produto

Descrição

O EPM240T100C5N é um max II imediato-em CPLD não temporário com categoria 5 da velocidade 100 no pacote do pino TQFP. É baseado em 0.18µm, processo instantâneo do metal de 6 camadas com armazenamento não temporário de 8Kbits. O dispositivo do max II oferece contagens altas do I/O, o desempenho rápido e a confiança. Tem o núcleo de MultiVolt, o bloco da memória Flash do usuário (UFM) e o programmability aumentado do em-sistema (ISP). O dispositivo do max II é projetado reduzir o custo e o poder ao fornecer soluções programáveis para aplicações tais como a construção de uma ponte sobre do ônibus, a expansão do I/O, poder-na restauração (POR), arranjando em sequência o controle do controle e de configuração do dispositivo.

Características

Pino do pior caso para fixar o atraso (tpd) de 4.7ns
Tensão de fonte externo do núcleo de MultiVolt de 3.3V, 2.5V
240 elementos de lógica (LE)
192 macrocells
80 pinos máximos do I/O do usuário
Variação da temperatura de funcionamento da junção de 0°C a 85°C
Corrente à espera tão baixa como 25µA
Frequência de pulso de disparo global máxima de 201.1MHz para o contador 16bit
Apoia socketing quente
Circuitos do ISP complacentes com IEEE STD 1532

Especificações

Atributo Valor de atributo
Fabricante Intel/Altera
Categoria de produto CPLDs (dispositivos de lógica programável complexos)
Fabricante Altera
Produto-categoria CPLD - Dispositivos de lógica programável complexos
RoHS Detalhes
Produto MAX II
Número-de-Macrocells 192 Macrocells
Número--Lógica-Disposição-Bloco-laboratórios 24
Máximo-Operar-frequência 304 megahertz
Propagação-Atraso-máximo 4,7 ns
Número--EU-ósmio I/O 80
Operar-Fonte-tensão 2,5 V 3,3 V
Máximo-Operar-temperatura + 70 C
Montagem-estilo SMD/SMT
Pacote-caso TQFP-100
Tipo Altera Corporation
Memória-tipo Instantâneo
Mínimo-Operar-temperatura 0 C
Número--Lógica-elementos 240 elementos de lógica
Operar-Fonte-atual 55 miliampères
Empacotamento Bandeja
Série EPM240 MAX II
Fonte-Tensão-máximo 3,6 V
Fonte-Tensão-minuto 2,375 V
Total-memória bocado 8192
Tradename MAX II
Unidade-peso 0,023175 onças

Componente compatível funcional

Formulário, pacote, componente compatível funcional

Fabricante Part # Descrição Fabricante Compare
EPM240T100C4N
Lógica programável		 PLD instantâneo, 6.1ns, de 192 células, CMOS, PQFP100, 16 x 16 milímetros, PASSO de 0,50 milímetros, SEM CHUMBO, TQFP-100 Intel Corporation EPM240T100C5N contra EPM240T100C4N
EPM240T100I5N
Lógica programável		 PLD instantâneo, 7.5ns, de 192 células, CMOS, PQFP100, 16 x 16 milímetros, PASSO de 0,50 milímetros, SEM CHUMBO, TQFP-100 Intel Corporation EPM240T100C5N contra EPM240T100I5N
EPM240T100C3N
Lógica programável		 PLD instantâneo, 4.7ns, de 192 células, CMOS, PQFP100, 16 x 16 milímetros, PASSO de 0,50 milímetros, SEM CHUMBO, TQFP-100 Intel Corporation EPM240T100C5N contra EPM240T100C3N
EPM240T100I5
Lógica programável		 PLD instantâneo, 7.5ns, de 192 células, CMOS, PQFP100, 16 x 16 milímetros, PASSO de 0,50 milímetros, TQFP-100 Intel Corporation EPM240T100C5N contra EPM240T100I5
EPM240T100C3
Lógica programável		 PLD instantâneo, 4.7ns, de 192 células, CMOS, PQFP100, 16 x 16 milímetros, PASSO de 0,50 milímetros, TQFP-100 Intel Corporation EPM240T100C5N contra EPM240T100C3
EPM240T100C4
Lógica programável		 PLD instantâneo, 6.1ns, de 192 células, CMOS, PQFP100, 16 x 16 milímetros, PASSO de 0,50 milímetros, TQFP-100 Intel Corporation EPM240T100C5N contra EPM240T100C4
EPM240T100C5
Lógica programável		 PLD instantâneo, 7.5ns, de 192 células, CMOS, PQFP100, 16 x 16 milímetros, PASSO de 0,50 milímetros, TQFP-100 Intel Corporation EPM240T100C5N contra EPM240T100C5
EPM240T100A5N
Lógica programável		 PLD instantâneo, 7.5ns, de 192 células, CMOS, PQFP100, 16 x 16 milímetros, PASSO de 0,50 milímetros, SEM CHUMBO, TQFP-100 Intel Corporation EPM240T100C5N contra EPM240T100A5N
EPM240T100A3
Lógica programável		 PLD instantâneo, 4.7ns, de 192 células, CMOS, PQFP100, Intel Corporation EPM240T100C5N contra EPM240T100A3
EPM240T100C5N
Lógica programável		 PLD instantâneo, 7.5ns, de 192 células, CMOS, PQFP100, 16 x 16 milímetros, PASSO de 0,50 milímetros, SEM CHUMBO, TQFP-100 Intel Corporation EPM240T100C5N contra EPM240T100C5N

Descrições

IC CPLD 192MC 4.7NS 100TQFP
Bandeja da tecnologia 2.5V/3.3V 100-Pin TQFP das pilhas macro 201.1MHz 0.18um da família 192 do 庐 II de CPLD max
CPLD - Dispositivos de lógica programável complexos CPLD - max II 192 IOs do macro 80
