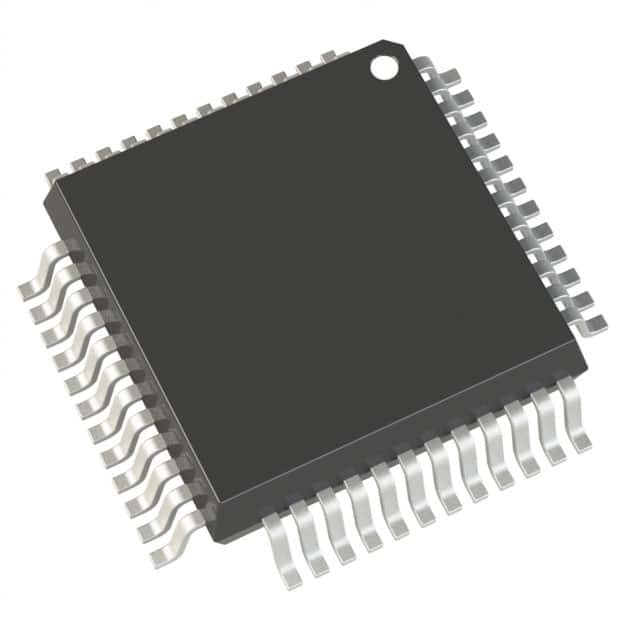

ADAU1701JSTZ Chips Integrated Circuits PROC AUDIO 2ADC/4DAC 48-LQFP

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Tipo | Sigma | Relação | ² C DE I, SPI |
---|---|---|---|
Taxa de pulso de disparo | 50MHz | Memória permanente | - |
Em-microplaqueta RAM | 12kB | Tensão - I/O | 3.30V |
Tensão - núcleo | 1.80V | Temperatura de funcionamento | 0°C ~ 70°C (TA) |
Montando o tipo | Montagem de superfície | Pacote/caso | 48-LQFP |
Pacote do dispositivo do fornecedor | 48-LQFP (7x7) | ||
Destacar | Chips Integrated Circuits 2ADC,Chips Integrated Circuits 4DAC,ADAU1701JSTZ |
Descrição de produto
ADAU1701JSTZ IC PROC AUDIO 2ADC/4DAC 48-LQFP Analog Devices Inc.
Detalhes do produto
DESCRIÇÃO GERAL
O ADAU1701 é uma sistema-em-um-microplaqueta audio completa que inclui um 28/56-bit DSP audio, CAD e DACs, e microcontrolador-como relações de controle. O tratamento dos sinais inclui a igualação, cruzamento, realce baixo, dinâmica multiband que processa, compensação do atraso, oradorcompensação, e imagem estereofônica que alarga-se. Estes algoritmos podem ser usados para compensar as limitações do real-mundo dos oradores, amplificadores, e ambientes de escuta, tendo por resultado uma melhoria dramática da qualidade audio percebida.
CARACTERÍSTICAS
28/56-bit, processador audio digital de 50 megahertzCAD estereofônico: 100 DB SNR e -80 DB THD+N
4 canal DAC: 104 DB SNR e -90 DB THD+N
Operação autônoma completa
• Auto-bota de EEPROM de série
• CAD auxiliar com mux da quatro-entrada para o controle análogo
• GPIOs para controles digitais e saídas
Inteiramente programável com a ferramenta gráfica de SigmaStudio™
28 multiplicador do bocado do × 28 do bocado com o acumulador mordido 56 para o processamento completo da precisão dobro
Oscilador do pulso de disparo para gerar o pulso de disparo mestre do cristal
PLL para gerar o pulso de disparo mestre 64 do × fS, 256 × fS, 384 × fS, ou 512 fSclocks do ×
Os portos flexíveis do I/O dos dados de série com o I2S compatível, sairam modos justificada, direito-justificada, e de TDM
As taxas de amostra até 192 quilohertz apoiaram
regulador de tensão da Em-microplaqueta para a compatibilidade com 3,3 sistemas de V
48 pacote plástico da ligação LQFP
Especificações
Atributo | Valor de atributo |
---|---|
Fabricante | Analog Devices |
Categoria de produto | DSP (processadores de sinal de Digitas) |
Série | SigmaDSP® |
Produto | DSPs audio |
Tipo | Sigma |
Empacotamento | Tray Alternate Packaging |
Unidade-peso | 0,006409 onças |
Montagem-estilo | SMD/SMT |
Pacote-caso | 48-LQFP |
Operar-temperatura | 0°C ~ 70°C (TA) |
Montagem-tipo | * |
Relação | I2C, SPI |
Fornecedor-Dispositivo-pacote | 48-LQFP (7x7) |
Pulso de disparo-taxa | 50MHz |
Não-Temporário-memória | - |
Em-Microplaqueta-RAM | 12kB |
Tensão do I/O | 3.3V |
Tensão-núcleo | 1.80V |
Definição | 24 bocados |
Paládio-Poder-dissipação | 286,5 mW |
Temperatura de funcionamento máximo | + 70 C |
Variação da temperatura de funcionamento | 0 C |
Operar-Fonte-tensão | 3,3 V 1,8 V |
Operar-Fonte-atual | 50 miliampères 40 miliampères |
Pacote-caso | LQFP-48 |
Número--conversores | 6 conversores |
Amostra-taxa | 192 quilohertz |
Componente compatível funcional
Formulário, pacote, componente compatível funcional
Fabricante Part # | Descrição | Fabricante | Compare |
ADAU1701JSTZ-RL Circuitos do consumidor |
Processador audio de SigmaDSPR 28/56-Bit com dois CAD e quatro DACs | Analog Devices Inc | ADAU1701JSTZ contra ADAU1701JSTZ-RL |
ADAV400KSTZ Circuitos do consumidor |
CIRCUITO DO CONSUMIDOR DA ESPECIALIDADE, PDSO80, 14 X 14 MILÍMETROS, ROHS COMPLACENTE, MS-026BEC, LQFP-80 | LLC da eletrônica de Rochester | ADAU1701JSTZ contra ADAV400KSTZ |
ADAV400KSTZ-REEL Circuitos do consumidor |
CIRCUITO DO CONSUMIDOR DA ESPECIALIDADE, PDSO80, 14 X 14 MILÍMETROS, ROHS COMPLACENTE, MS-026BEC, LQFP-80 | Analog Devices Inc | ADAU1701JSTZ contra ADAV400KSTZ-REEL |
Descrições
Processador audio de SigmaDSP 28/56-Bit com dois CAD e quatro DACs
Processador audio audio de DSPs 28-/56-Bit
