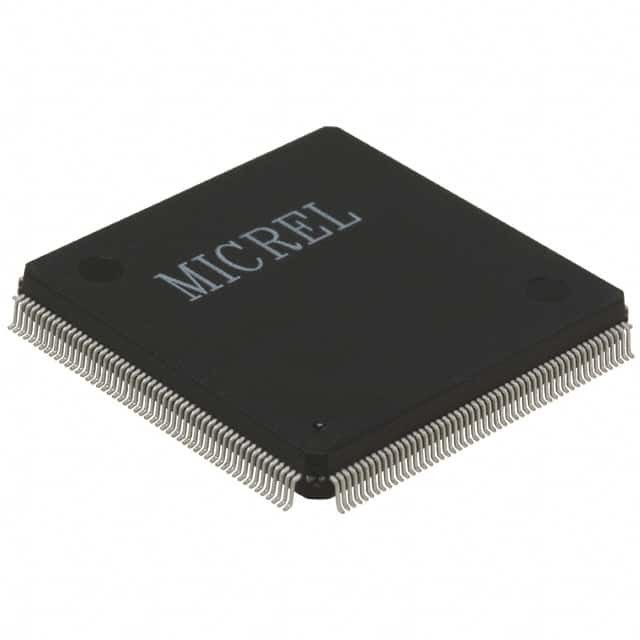

Circuito integrado durável IC de KSZ8999I 10/100 de tecnologia do microchip 208PQFP

Descrição geral

O KS8999 contém oito transceptores de 10/100 de camada física, nove unidades do MAC (controle de acesso de mídia) com um interruptor integrado da camada 2. O dispositivo corre em dois modos. O primeiro modo é um interruptor oito integrado portuário e o segundo é como um interruptor de nove portos com o nono disponível portuário com um MII (relação independente dos meios).

Características

• porto 9 (8+1) 10/100 de interruptor integrado com os oito transceptores da camada física e a uma relação de MII/SNI
• Interruptor avançado dos ethernet com amortecedor de quadro interno
- byte 128K de SRAM na microplaqueta para a proteção do quadro
- largura de banda da memória do elevado desempenho 2.0Gbps
- Recepção e transmissão da velocidade do fio
- O motor integrado da consulta do endereço, apoia o MAC 1K absoluto endereça
- Aprendizagem do endereço, envelhecimento do endereço e migração automáticos do endereço
• Características avançadas do interruptor
- Apoia a prioridade 802.1p e a prioridade baseada portuária
- Os apoios movem VLAN baseado
- Apoia o quadro de 1536 bytes para a etiqueta de VLAN
- Apoia a prioridade de DiffServ, 802.1p baseou a prioridade ou a proteção baseada porto do broadcast storm da prioridade o
• Tecnologia provada do transceptor para UTP e a operação da fibra
- modo 10BaseT, 100BaseTX e 100BaseFX de operação
- Apoios para UTP ou fibra em todos os 8 portos
- Indicadores para a relação, a atividade, as completas/as metade-frente e verso e velocidade
- O hardware basearam 10/100, completo/metade, o controle de fluxo e a auto-negociação
- Modos forçados portuários individuais (completos - duplex, 100BaseTX) quando a auto-negociação for deficiente
- controle de fluxo Completo-frente e verso de IEEE 802.3x
- controle de fluxo Metade-frente e verso da pressão traseira
• Apoia o auto cruzamento de MDI/MDI-X
• Relação externo do MAC (fio MII ou 7) para aplicações do router
• Operação Unmanaged através da colocação de correias ou EEPROM no tempo da restauração de sistema (para ver a seção de circuito restaurada da referência)
• Apoio detalhado do diodo emissor de luz
• Única fonte de alimentação 2.0V com opções para I/O 2.5V e 3.3V
• 900 miliampères (1.80W) que incluem o exame transmitem motoristas
• Apoia o anúncio publicitário e a temperatura da indústria
- Variação da temperatura comercial: 0°C a +70°C (KS8999)
- Variação da temperatura industrial: – 40°C a +85°C (KS8999I)
• Apoia produtos sem chumbo:
- Variação da temperatura comercial: 0°C a +70°C (KSZ8999)
- Variação da temperatura industrial: – 40°C a +85°C (KSZ8999I)
• Disponível 208 no pacote do pino PQFP
