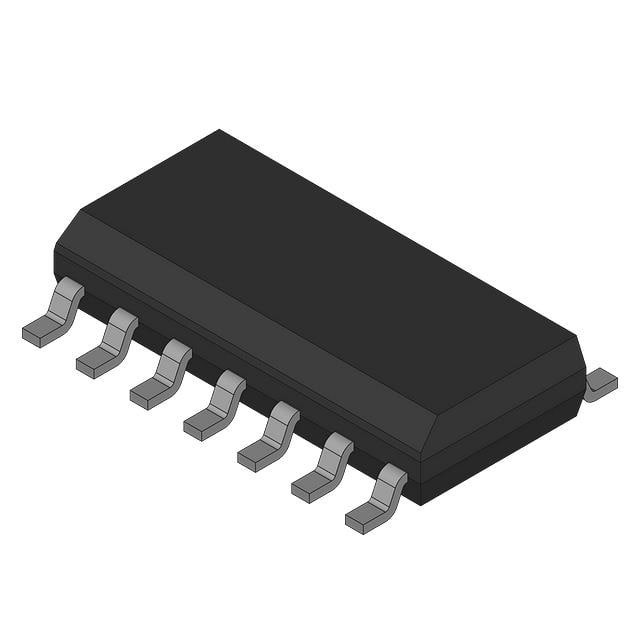

X40020S14I-B IC SUPERVISOR 2 CANAL 14SOIC Renesas Electronics America Inc.

Descrição

O X40020 combina o controle de reinicialização de energia, o temporizador do cão de guarda, a supervisão da tensão de alimentação e a supervisão secundária, e a reinicialização manual, em um pacote.Reduz os requisitos de espaço no quadro, e aumenta a fiabilidade.

Características

• Detecção de tensão dupla e afirmação de reinicialização
¢ Três definições de limiar de redefinição padrão (4.6V/2.9V, 4.6V/2.6V, 2.9V/1.6V)
VTRIP2 programável até 0,9 V
¢ Ajustar tensões de limiar de redefinição de baixa tensão utilizando uma sequência de programação especial
O sinal de reinicialização válido para VCC = 1V
¢Monitorar duas tensões ou detectar falhas de energia
• Bateria de suporte
• VOUT: 5mA a 50mA de VCC; 250μA de VBATT
• Registo de detecção de falhas
• Timeout de reinicialização de ligação selecionável (0,05 s, 0,2 s, 0,4 s, 0,8 s)
• Intervalo de temporizador de vigilância selecionável ((25ms, 200ms, 1,4s, desligado)
• Entrada de redefinição manual desativada
• CMOS de baixa potência
Corrente de espera típica de 25 μA, vigilância ligada
Câmera de comando
Corrente da bateria em modo de reserva
• Interface de dois fios de 400 kHz
• Função de alimentação de 2,7 V a 5,5 V
• Pacotes disponíveis
¥14 SOIC com chumbo, TSSOP
• Tensões do monitor: 5V a 1,6V
• Segurança da memória
• Disponível sem Pb e com recozimento (compatível com a RoHS)

Aplicações

• Equipamento de comunicações
Roteadores, hubs, switches
¢ Arquivos de disco
• Sistemas industriais
¢Controlo do processo
“Instrumentação inteligente
• Sistemas informáticos
¢ Computadores de escritório
¢ Servidores de rede
