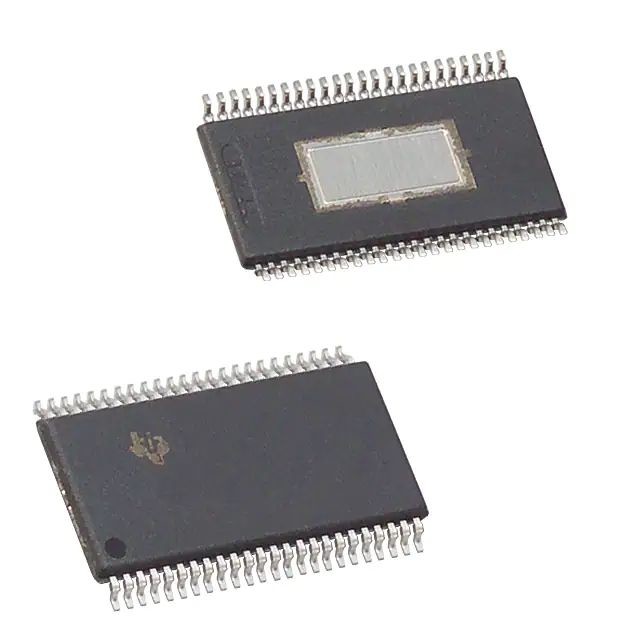

Gestão do poder de 2.3V-36V PMIC, microcontrolador de 48-HTSSOP O3853QDCARQ1

O3853QDCARQ1 48-HTSSOP

Descrição: Gestão do poder especializada - fonte de alimentação do Multi-trilho de PMIC para microcontroladores nas aplicações segurança-relevantes 48-HTSSOP -40 125

Características

• Qualificado para aplicações automotivos
• AEC-Q100 qualificou com os seguintes resultados:
  • Categoria 1 da temperatura do dispositivo: – 40°C à temperatura de funcionamento ambiental de +125°C
  • Nível 2 da classificação de HBM ESD do dispositivo
  • Nível C4B da classificação do dispositivo CDM ESD
• Segurança-complacente funcional
  • Tornado para aplicações funcionais da segurança
  • Documentação disponível para ajudar ao projeto de sistema do ISO 26262 até ASIL D
  • Capacidade e integridade de hardware sistemáticas até ASIL D
• Escala de tensão entrada
  • 7 a 36-V para a bateria inicial acima
  • 3,8 à funcionalidade 36-V completa após a bateria inicial acima
  • 2,3 V mínimos durante a operação após de alerta
• A fonte cerca (com FETs internos)
  • 6-V Fanfarrão-impulso síncrono Preregulator
  • 5-V, 284-mA LDO (POSSA)
  • 3.3-V ou 5-V, 350-mA LDO (MCU)
  • 2 LDOs protegido para a fonte ou os periféricos do sensor
    • 120 miliampères para a fonte 1 do sensor (VSOUT1), 20 miliampères para a fonte 2 do sensor (VSOUT2)
    • O modo de seguimento configurável (que seguem o Pin entrado), ou 3.3-V ou 5-V fixaram a tensão da saída
    • Proteção da Curto-à-terra e da bateria
  • Bomba de carga: 6-V mínimo, máximo 11-V acima da tensão da bateria
• Monitoração e proteção
  • Monitoração independente do Undervoltage e da sobretensão em todas as saídas do regulador, tensão da bateria, e fontes internas
  • Os circuitos da monitoração de tensão, incluindo a referência independente de Bandgap, fornecida da tensão da bateria separada entraram o Pin
  • Autoavaliação em toda a monitoração de tensão (durante a ligação inicial e após de ligação inicial iniciado por MCU externo)
  • Todas as fontes protegeram com limite atual e aviso prévio e parada programada de temperatura excessiva
• Monitoração do Direção-ângulo (SAM)
  • 2 comparadores do sinal para sinais do sensor de posição
  • Contador da rotação
  • Modo da baixa potência com periodicamente preparação de amostras de sinais do sensor de posição
  • Interruptores para Passar-através de sinais do sensor a MCU
• Relação do microcontrolador
  • Função aberta e próxima do cão de guarda da janela ou da Pergunta-resposta
  • Monitor do Erro-sinal da Fechamento-etapa MCU
  • Estado DIAGNÓSTICO para executar o auto do dispositivo - testes e diagnósticos do sistema
  • Estado SEGURO para a proteção do dispositivo e de sistema em cima da falha de sistema detectada
  • Monitor do pulso de disparo para o oscilador interno
  • Acessório do analógico e da lógica de auto-teste
  • Centro de detecção e de controlo em registros da memória permanente assim como da configuração do dispositivo e de sistema e em comunicações de SPI
  • Circuito da restauração para MCU
  • Pin diagnóstico da saída
• SPI com centro de detecção e de controlo no comando mais dados
• Erro que relata através dos registros de SPI para erros no nível de sistema e no nível do dispositivo
• Saída da Permitir-movimentação para desabilitar Poder-fases externos em alguma falha de sistema detectada
• Pin direto de alerta da ignição (ignição) ou Pin de CAN_WU (transceptor ou a outra função)
• pacote de 48-Pin HTSSOP PowerPAD™ IC
