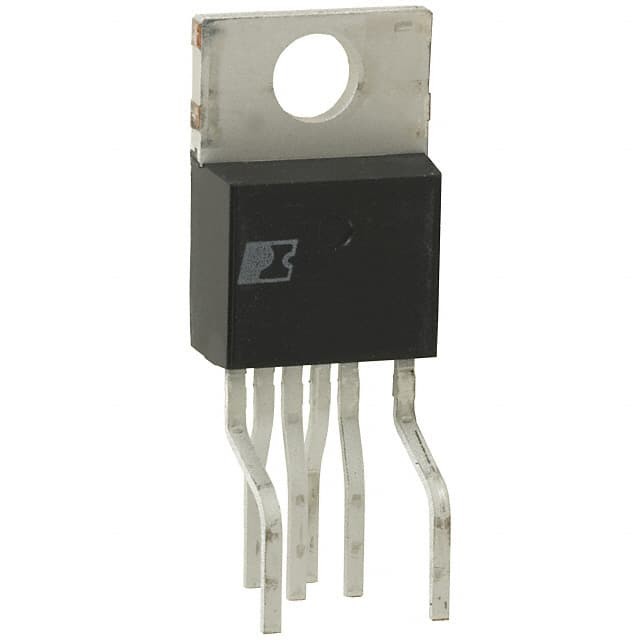

Circuito 45W do controle de frequência PMIC, integrações do poder do FLYBACK TO220-7C de TOP243YN

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
isolamento da saída | Isolado | Interruptores internos | Sim |
---|---|---|---|
Tensão - divisão | 700V | Topologia | flyback |
Tensão - Inicialização | - | Tensão - fonte (Vcc/Vdd) | - |
Ciclo de dever | 66,5% | Frequência - interruptor | 66kHz ~ 132kHz |
Poder (watts) | 45 W | Proteção da falha | Limitação atual, sobre a temperatura, sobre a tensão |
Características do controle | Controle de frequência | Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
Pacote/caso | TO-220-7 formou ligações, 6 ligações | Pacote do dispositivo do fornecedor | TO-220-7C |
Montando o tipo | Através do furo | ||
Destacar | Circuito do controle de frequência PMIC,Circuito 45W de PMIC,TOP243YN |
Descrição de produto
Integrações AUTÔNOMAS do poder do FLYBACK TO220-7C do interruptor de TOP243YN IC
Detalhes do produto
Descrição
TOPSwitch-GXuses a mesma topologia provada que TOPSwitch, custou eficazmente a integração do controle de alta tensão do MOSFET, do PWM do poder, da proteção da falha e dos outros circuitos do controle sobre a uma única microplaqueta do CMOS. Muitas funções novas são integradas para reduzir o custo de sistema e para melhorar a flexibilidade do projeto, o desempenho e o uso eficaz da energia.
Destaques do produto
Mais baixo custo de sistema, flexibilidade alta do projeto• Escala de poder prolongada para aplicações do poder mais alto
• Nenhum dissipador de calor exigiu até 34 W usando o pacote de P
• Características para eliminar ou reduzir o custo de componentes externos
• O macio-início inteiramente integrado para o esforço mínimo/ultrapassa
• Limite atual exato externamente programável
• Ciclo de dever mais largo para mais poder, capacitor menor da entrada
• Linha separada sentido e pinos atuais do limite em pacotes de Y/R/F
• Linha detecção (UV) da sob-tensão: nenhum desligue pulsos aleatórios
• A linha parada programada da sobretensão (OV) estende a linha limite do impulso
• A linha reação com redução máxima do ciclo de dever (DCMAX) rejeita a linha ondinha e limita DCMAX
na linha alta
• Tremer da frequência reduz custos de filtração do IEM e do IEM
• Regula para zerar a carga sem carga de manequim
• 132 quilohertz de frequência reduzem o transformador/o tamanho fonte de alimentação
• Meia opção da frequência em pacotes de Y/R/F para as aplicações video
• Parada programada térmica Hysteretic para a recuperação de falha automática
• A grande histerese térmica impede o superaquecimento da placa de PC
Especificações
Atributo | Valor de atributo |
---|---|
Fabricante | Integrações do poder |
Categoria de produto | Conversores da C.C. da C.A., agulheiros autônomos |
Série | TOPSwitch®-GX |
Tipo | Agulheiro autônomo |
Empacotamento | Tubo |
Unidade-peso | 0,081130 onças |
Montagem-estilo | Através do furo |
Tradename | TopSwitch |
Operar-Temperatura-escala | - 40 C + a 150 C |
Pacote-caso | TO-220-7 (ligações formadas) (6 ligações) |
Operar-temperatura | -40°C ~ 150°C (TJ) |
Montagem-tipo | Através do furo |
Fornecedor-Dispositivo-pacote | TO-220-7C |
Watt | 45W |
Saída-isolamento | Isolado |
Interno-interruptor-s | Sim |
Tensão-divisão | 700V |
Topologia | Flyback |
Tensão-início-Acima | - |
Tensão-fonte-Vcc-Vdd | - |
Tempo de utilização | 66,50% |
Frequência-interruptor | 66kHz ~ 132kHz |
Falha-proteção | Limitação atual, sobre a temperatura, sobre a tensão |
Controle-características | Controle de frequência |
Saída-tensão | 12 V |
Operar-Fonte-atual | 1,6 miliampères |
Interruptor-frequência | 132 quilohertz |
Pacote-caso | TO-220 |
Dever-Ciclo-máximo | 83% |
Entrada-Fonte-Tensão-minuto | 85 VAC |
Entrada-Fonte-Tensão-máximo | 265 VAC |
Descrições
Topologia autônoma 66kHz do Flyback do conversor ~ 132kHz TO-220-7C
Conversores 30W 85-265 VAC 45W de AC/DC 230 VAC
