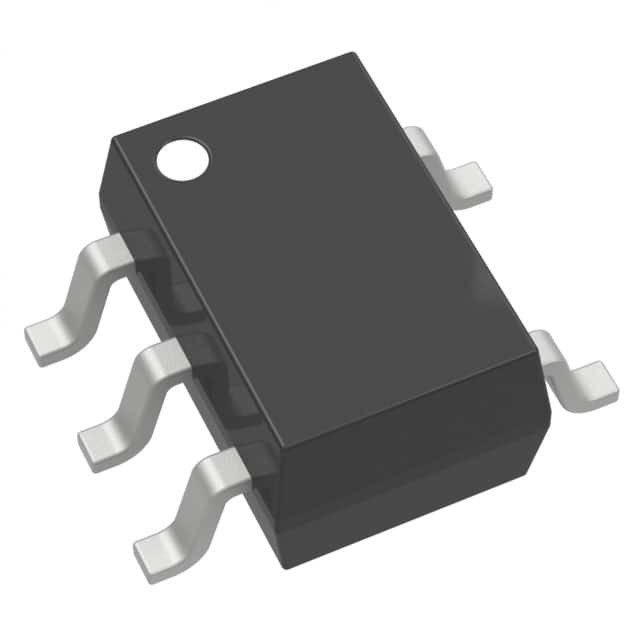

ADM823TYKSZ-R7 IC SUPERVISOR 1 CANAL SC70-5 Dispositivos analógicos Inc.
| Marca | Analog Devices Inc. |
|---|---|
| Número do modelo | A partir de 1 de janeiro de 2014, a taxa de utilização do sistema de controlo de desempenho deve ser |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | em existência |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipo | Restauração simples/Poder-na restauração | Número de tensões monitoradas | 1 |
|---|---|---|---|
| Tensão - ponto inicial | 3.08V | Produção | Push pull, totem |
| Reiniciar | Ponto baixo ativo | Intervalo da restauração | mínimo 140ms |
| Temperatura de funcionamento | -40°C ~ 125°C (TA) | Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 5-TSSOP, SC-70-5, SOT-353 | Pacote de dispositivos do fornecedor | SC-70-5 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| ADM823TYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823ZYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM824SYKSZ-REEL7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM824RYKSZ-REEL7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825ZYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823SYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825SYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823YYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823LYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825TYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823LYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823MYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823RYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823SYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823TYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823YYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823ZYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825ZYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825LYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825TYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825YYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825SYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825MYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825MYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823MYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 |
Descrição de produto
Detalhes do produto
Descrição geral
O ADM823/ADM824/ADM825 são circuitos de supervisão que monitoram os níveis de tensão da fonte de alimentação e a integridade da execução de código em sistemas baseados em microprocessadores.Além de fornecer sinais de reinicialização de energia, um temporizador de vigilância no chip pode redefinir o microprocessador se ele não conseguir estroboscópio dentro de um período de tempo de espera pré-definido.através de uma entrada de redefinição manualAs três partes apresentam diferentes combinações de entrada de vigilância, entrada de reinicialização manual e configuração do estágio de saída, conforme mostrado na Tabela 1.
Características
Monitor de alimentação de precisão de 2,5 V a 5 V7 opções de limiar de reinicialização: 2,19 V a 4,63 V
Tempo de espera de reinicialização de 140 ms (mínimo)
Temporizador de vigilância com timeout de 1,6 s (ADM823, ADM824)
Introdução de redefinição manual (ADM823, ADM825)
Fases de saída de empurrão-puxa
Reinicialização (ADM823)
Reiniciar, reiniciar (ADM824/ADM825)
Baixo consumo de energia: 5 μA
Saída de redefinição garantida válida para VCC = 1 V
Imunidade contra falhas de alimentação
Especificado no intervalo de temperatura dos automóveis
Pacotes SC70 e SOT-23 de 5 chumbo
Aplicações
Sistemas de microprocessadoresComputadores
Controladores
Instrumentos inteligentes
Equipamento portátil
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Dispositivos analógicos |
| Categoria de produtos | Supervisores |
| Série | ADM823 |
| Tipo | Reinicialização simples/Reinicialização de ligar |
| Embalagem | Embalagens alternativas |
| Peso unitário | 0.000705 onças |
| Estilo de montagem | SMD/SMT |
| Embalagem | 5-TSSOP, SC-70-5, SOT-353 |
| Temperatura de funcionamento | -40°C ~ 125°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Empurrar-Remover |
| Embalagem do produto do fornecedor | SC-70-5 |
| Produção | Push-Pull, Totem Pole |
| Reiniciar | Baixo ativo |
| Relais de monitorização de tensão | 1 |
| Reiniciar o Timeout | 140 ms Mínimo |
| Limite de tensão | 3.08V |
| Temperatura máxima de funcionamento | + 125 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Corrente de abastecimento operacional | 24 uA |
| Bateria de reserva de comutação | Não há apoio |
| Voltagem de alimentação máxima | 5.5 V |
| Voltagem de alimentação-min | 1 V |
| Embalagem | SC-70-5 |
| Temporiadores de cães de guarda | Cão de guarda |
| Voltagem limite | 1 V a 5,5 V |
| Monitorização de entradas | 1 Input |
| Reinicialização manual | Reinicialização manual |
| Sinais habilitados por chip | Não habilitado |
| Detecção de falhas de alimentação | - Não, não. |
| Reiniciar o tempo de atraso | 280 ms |
| Limite de sobrevoltagem | 3.11 V |
| Limite de baixa tensão | 30,04 V |
Descrições
Supervisor Push-Pull, Totem Pole 1 Canal SC-70-5
Supervisor do processador 3.08V 1 baixo ativo/push-pull 5-pin SC-70 T/R
Circuitos de supervisão Ativos de baixo controlo Superv.
