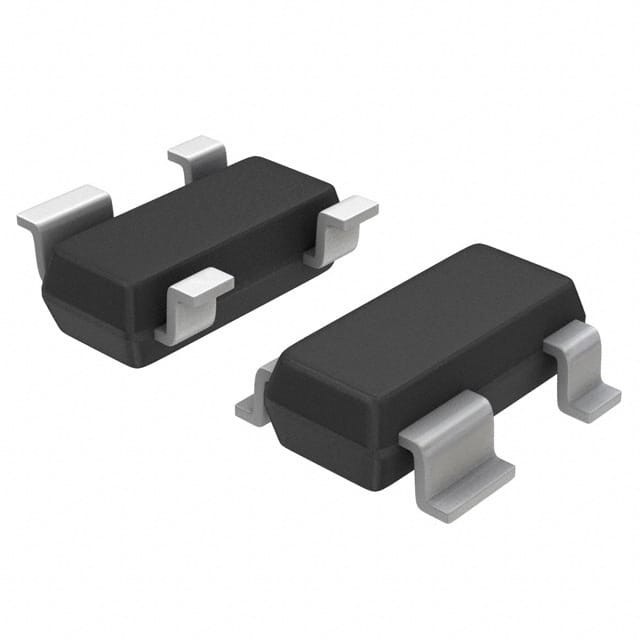

CAT811STBI-GT3 IC SUPERVISOR 1 CANAL SOT143 em semi

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Tipo | Restauração simples/Poder-na restauração | Número de tensões monitoradas | 1 |
---|---|---|---|
Tensão - ponto inicial | 2.93V | Produção | Push pull, totem |
Reiniciar | Ponto baixo ativo | Intervalo da restauração | mínimo 140ms |
Temperatura de funcionamento | -40°C ~ 85°C (TA) | Tipo de montagem | Montagem de superfície |
Embalagem / Caixa | TO-253-4, TO-253AA | Pacote de dispositivos do fornecedor | SOT-143-4 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
CAT811STBI-GT3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT811TTBI-GT3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT811LTBI-GT3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT811LTBI-T3 | IC SUPERVISOR MPU 4.63V SOT143-4 | |
CAT811STBI-T3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT811TTBI-T3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT812LTBI-T3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT812STBI-T3 | IC SUPERVISOR MPU 2.93V SOT143-4 | |
CAT812TTBI-T3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT812LTBI-GT3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT812STBI-GT3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT812RTBI-GT3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT811MTBI-GT3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT812ZTBI-GT3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT812TTBI-GT3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT811JTBI-GT3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT812MTBI-GT3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT811ZTBI-GT3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT812JTBI-GT3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT811JTBI-T3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT811MTBI-T3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT811ZTBI-T3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT812RTBI-T3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
CAT811RTBI-GT3 | IC SUPERVISOR 1 CHANNEL SOT143 | |
ASM811JEUSF-T | IC SUPERVISOR 1 CHANNEL SOT143-4 | |
ASM811LEUSF-T | IC SUPERVISOR 1 CHANNEL SOT143-4 |
Descrição de produto
Detalhes do produto
Descrição
O CAT811 e o CAT812 são circuitos de supervisão de microprocessadores que monitorizam as fontes de alimentação.O CAT811 e o CAT812 são substitutos diretos do MAX811 e do MAX812 em aplicações que operam na faixa de temperatura industrial; ambos têm uma entrada de reinicialização manual.
Características
• Monitoramento de precisão de +5,0 V (± 5%, ± 10%, ± 20%), +3,3 V (± 5%, ± 10%), +3,0 V (± 10%) e +2,5 V (± 5%)• Introdução de reinicialização manual
• Oferecido em duas configurações de saída: CAT811: Active LOW Reset
CAT812: Reinicialização ativa do nível alto
• Substituições directas para o MAX811 e o MAX812 em aplicações que operam no intervalo de temperatura industrial
• Reiniciar Valido para baixo para VCC = 1,0 V
• 6 Uma corrente de alimentação
• Imunidade transitória de alimentação
• Disponível em embalagens SOT−143 com acabamentos de chumbo verde Sn ou NiPdAu
• Intervalo de temperatura industrial: -40°C a +85°C
• Estes Dispositivos são livres de Pb−, de Halógenos/BFR e estão em conformidade com a RoHS
Aplicações
• Computadores, servidores, portáteis e modems por cabo• Comunicações sem fio
• Sistemas de controlo incorporados
• Produtos brancos, medidores de energia
• Instrumentos inteligentes
• PDAs e equipamentos portáteis
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | ON Semicondutor |
Categoria de produtos | Supervisores |
Série | Catálogo 811 |
Tipo | Reinicialização simples/Reinicialização de ligar |
Embalagem | Embalagens alternativas |
Estilo de montagem | SMD/SMT |
Embalagem | TO-253-4, TO-253AA |
Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Tipo de montagem | Montagem de superfície |
Tipo de saída | Empurrar-Remover |
Embalagem do produto do fornecedor | SOT-143 |
Produção | Push-Pull, Totem Pole |
Reiniciar | Baixo ativo |
Relais de monitorização de tensão | 1 |
Reiniciar o Timeout | 140 ms Mínimo |
Limite de tensão | 2.93V |
Pd-Disposição de Potência | 320 mW |
Temperatura máxima de funcionamento | + 85 C |
Intervalo de temperatura de funcionamento | - 40 C. |
Corrente de abastecimento operacional | 6 uA |
Bateria de reserva de comutação | Apoio |
Voltagem de alimentação máxima | 5.5 V |
Voltagem de alimentação-min | 1.2 V |
Embalagem | SOT-143-4 |
Temporiadores de cães de guarda | Sem cão de guarda |
Voltagem limite | 2.5 V 3 V 3.3 V 5 V |
Monitorização de entradas | 4 Input |
Reinicialização manual | Reinicialização manual |
Sinais habilitados por chip | Não habilitado |
Detecção de falhas de alimentação | - Não, não. |
Reiniciar o tempo de atraso | 240 ms |
Limite de sobrevoltagem | 2.96 V |
Limite de baixa tensão | 30,08 V |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
Parte do fabricante | Descrição | Fabricante | Comparação |
Categorias de equipamento Circuitos de energia |
Suporte de alimentação de 1 canal CKT, PDSO4, GREEN, TO-253, SOT-143, 4 PIN | ON Semicondutor | O número de veículos deve ser indicado no anexo I. |
Categorias de equipamento Circuitos de energia |
Suporte de alimentação de 1 canal CKT, PDSO4, GREEN, TO-253, SOT-143, 4 PIN | ON Semicondutor | O número de veículos deve ser indicado no anexo I do presente regulamento. |
A partir de 1 de janeiro de 2018 Circuitos de energia |
Circuito de apoio de alimentação, ajustável, 1 canal, +2,93VV, PDSO4, VERDE, TO-253, SOT-143, 4 PIN | Semicondutor catalisador | O número de veículos deve ser indicado no anexo I. |
Descrições
Supervisor do processador 2.93V 1 Ativa baixa/Push-Pull 4-Pin ((3+Tab) SOT-143 T/R
