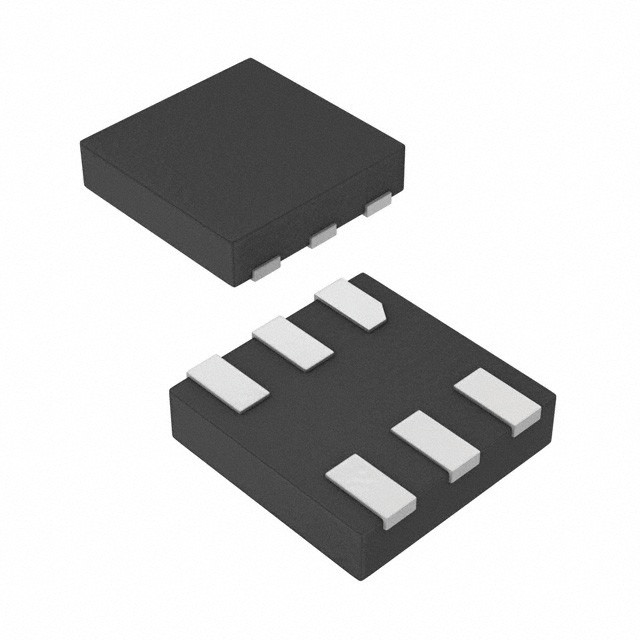

MAX6381LT29D1+T IC SUPERVISOR 1 CANAL 6UDFN Analog Devices Inc./Maxim Integrated

Descrição geral

Os circuitos de supervisão do microprocessador (μP) MAX6381®MAX6390 monitorizam tensões de alimentação de +1,8V a +5,0V, consumindo apenas 3μA de corrente de alimentação a +1,8V.Sempre que o VCC cair abaixo dos limiares de redefinição estabelecidos na fábrica, a saída de reinicialização é afirmada e permanece afirmada durante um período mínimo de timeout de reinicialização após o VCC ultrapassar o limiar de reinicialização; os limiares de reinicialização estão disponíveis entre +1,58V e +4,63V,em incrementos de aproximadamente 100 mVSão disponíveis sete atrasos mínimos de tempo de reinicialização que variam de 1 ms a 1200 ms.

Características

* Voltagens de limiar de redefinição de fábrica variando de +1,58V a +4,63V em incrementos de aproximadamente 100mV
* ±2,5% de precisão do limiar de reinicialização sobre a temperatura (-40°C a +125°C)
* Sete períodos de tempo de reinicialização disponíveis: 1ms, 20ms, 140ms, 280ms, 560ms, 1120ms, 1200ms (min)
* 3 Reset Opções de saída
Pulsão-puxa ativa a baixo
Pulsão-puxa ativa
Atividade de descarga aberta
* Reiniciar o estado de saída Garantida válida até VCC = 1V
* Entrada de reinicialização manual (MAX6384/MAX6385/MAX6386)
* Reinicialização auxiliar (MAX6387/MAX6388/MAX6389)
* Timeout de reinicialização VCC (1120ms ou 1200ms) / Manual
Reiniciar o Timeout (140ms ou 150ms) (MAX6390)
* Imunidade transitória VCC negativa
* Baixo consumo de energia de 6μA a +3,6V e 3μA a +1,8V
* Pin Compatível com MAX809/MAX810/MAX803/MAX6326/MAX6327/MAX6328/MAX6346/MAX6347/MAX6348, e MAX6711/MAX6712/MAX6713
* Pequenas embalagens SC70 e μDFN

Aplicações

Computadores
Controladores
Instrumentos inteligentes
Critical μP e μC
Monitorização da potência
Portátil/bateria
Equipamento a motor
Sistemas de dupla tensão
