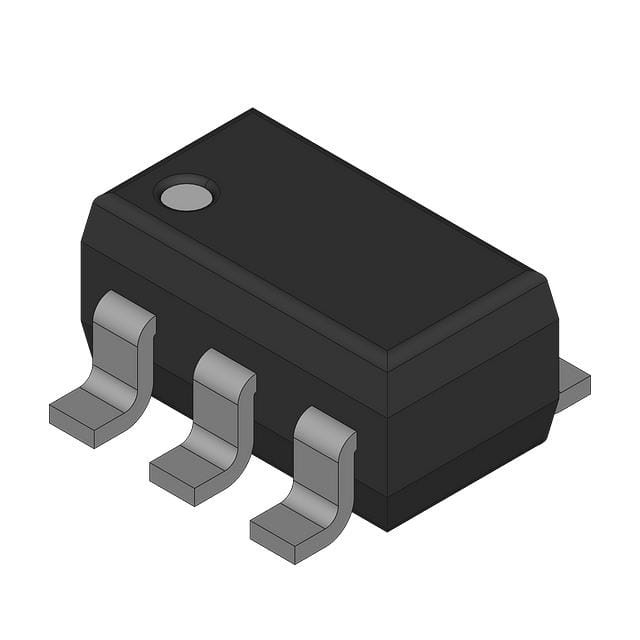

MAX6831TZUT IC SUPERVISOR 2 CANAIS SOT23-6 Analog Devices Inc./Maxim Integrated

Descrição geral

O MAX6826 MAX6831 são circuitos de supervisão de microprocessador (μP) de ultra baixa tensão projetados para monitorar duas fontes de alimentação e têm funções de redefinição manual e entrada de vigilância.Estes dispositivos afirmam uma reinicialização do sistema se algum dos suprimentos monitorados cair abaixo dos limiares pré-programados, e manter a reinicialização durante um período mínimo de tempo de espera após os suprimentos ultrapassarem o limiar.Supervisores de microprocessadores melhoram significativamente a confiabilidade e precisão do sistema em comparação com ICs separados ou componentes discretosEstes dispositivos monitorizam tensões primárias de +1,8V a +5,0V e tensões secundárias de +0,9V a +2,5V. Estes dispositivos estão garantidos estar no estado correto para VCC até +1,0V.

Características

● Monitore as fontes de alimentação VCC primárias a partir de +1.8V
para fontes de +5,0V e de VCC2 secundárias
de +0,9V a +2,5V
● RESET IN ajustável pelo utilizador até +0,63V
(MAX6826/MAX6827/MAX6828)
● 140ms (min) Retorno do Timeout
● 1.6s Período de tempo de espera do cão de guarda
● Introdução manual de reinicialização
● Três opções de redefinição de saída
Push-Pull RESET
Push-Pull RESET
Reinicialização de escoamento aberto
● Reinicialização garantida válida até VCC = +1,0V
● Imune aos transitorios VCC negativos de curta duração
● Sem componentes externos
● Pequenas embalagens SOT23 de 6 pinos

Aplicações

● Equipamento portátil/acionado por bateria
● Controladores embutidos
● Instrumentos inteligentes
● Monitorização do μP crítico
● Sistemas multivoltados
