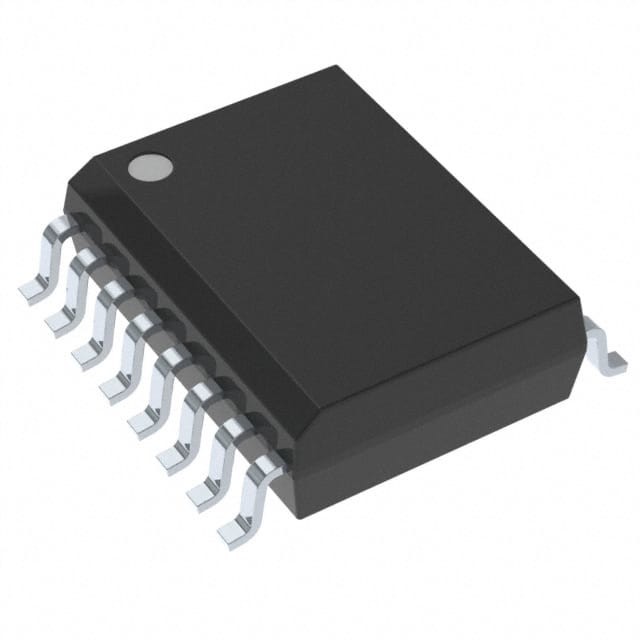

ADM691ARZ-REEL IC SUPERVISOR 1 CANAL 16SOIC Analog Devices Inc.
| Marca | Analog Devices Inc. |
|---|---|
| Número do modelo | ADM691ARZ-REEL |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | em existência |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipo | Circuito de Backup de Bateria | Número de tensões monitoradas | 1 |
|---|---|---|---|
| Tensão - ponto inicial | 4.65V | Produção | Dreno aberto, push pull |
| Reiniciar | Ponto baixo alto/ativo ativo | Intervalo da restauração | 35 ms Mínimo |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) | Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 16-SOIC (0,295", 7,50 mm de largura) | Pacote de dispositivos do fornecedor | 16-SOIC |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| ADM691ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM691ARZ-REEL7 | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM693ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM691ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM693ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8696ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8691ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8696ARWZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM696ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM696ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM695ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8695ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM699ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARWZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARWZ-REEL7 | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM699ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM697ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM695ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8697ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM691AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM693AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM695AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM699AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM1232ARW-REEL7 | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM693AR-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM696AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM697AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM698AR | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM698AR-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8691ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8691ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8693ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8693ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8695ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8695ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8696ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8696ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8697ARW | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8697ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8699ARW | IC SUPERVISOR MPU 4.65V 16SOIC | |
| ADM699AR-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM698ARZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8699ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8693ARWZ | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM8699ARW-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM691AR-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM698ARZ-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC | |
| ADM695AR-REEL | IC SUPERVISOR 1 CHANNEL 16SOIC |
Descrição de produto
Detalhes do produto
Descrição geral
A família de circuitos de supervisão ADM690 ADM695 oferece soluções completas de chip único para monitoramento de alimentação e funções de controle de bateria em sistemas de microprocessadores.Estas funções incluem o reset μP, comutação de bateria de reserva, temporizador de vigilância, proteção de gravação da RAM CMOS e aviso de falha de energia.A família completa fornece uma variedade de configurações para satisfazer a maioria dos requisitos do sistema de microprocessadores.
Características
Atualização superior para MAX690 MAX695Especificado acima da temperatura
Baixo consumo de energia (5 mW)
Monitor de tensão de precisão
Reiniciar a afirmação até 1 V VCC
Baixa resistência de ligação do interruptor 1,5 V Normal, 20 Ω em reserva
Motor de alta corrente (100 mA)
Temporiador de vigilância 100 ms, 1,6 s ou ajustável
Corrente de espera de 600 nA
Troca automática de potência de reserva da bateria
Gating extremamente rápido de sinais habilitados por chip (5 ns)
Monitor de tensão para falha de energia
Aplicações
Sistemas de microprocessadoresComputadores
Controladores
Instrumentos inteligentes
Sistemas automóveis
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Dispositivos analógicos |
| Categoria de produtos | Supervisores |
| Série | ADM691 |
| Tipo | Circuito de reserva da bateria |
| Embalagem | Embalagens alternativas |
| Peso unitário | 0.023492 onças |
| Estilo de montagem | SMD/SMT |
| Embalagem | 16-SOIC (0,295", 7,50 mm de largura) |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Abre o esgoto empurra-puxa |
| Embalagem do produto do fornecedor | 16-SOIC |
| Produção | Abre o esgoto, empurra-puxa |
| Reiniciar | Alto ativo/Baixo ativo |
| Relais de monitorização de tensão | 1 |
| Reiniciar o Timeout | 35 ms Mínimo |
| Limite de tensão | 4.65V |
| Pd-Disposição de Potência | 600 mW |
| Temperatura máxima de funcionamento | + 85 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Corrente de abastecimento operacional | 10,95 mA |
| Bateria de reserva de comutação | Apoio |
| Voltagem de alimentação máxima | 5.5 V |
| Voltagem de alimentação-min | 4.75 V |
| Embalagem | SOIC-16 |
| Temporiadores de cães de guarda | Cão de guarda |
| Voltagem limite | 4.65 V |
| Monitorização de entradas | 1 Input |
| Reinicialização manual | Não há redefinição manual |
| Sinais habilitados por chip | Chip habilitado |
| Detecção de falhas de alimentação | - Sim, sim. |
| Reiniciar o tempo de atraso | 70 ms |
| Limite de sobrevoltagem | 4.73 V |
| Limite de baixa tensão | 4.5 V |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
| Parte do fabricante | Descrição | Fabricante | Comparação |
| ADM691AR Circuitos de energia |
O sistema de transmissão de eletricidade deve ser equipado com um sistema de transmissão de eletricidade de 1 canal. | Rochester Electronics LLC | ADM691ARZ-REEL vs. ADM691AR |
| ADM691AARWZ Circuitos de energia |
O sistema de transmissão de eletricidade deve ser equipado com um sistema de transmissão de eletricidade de 1 canal. | Rochester Electronics LLC | ADM691ARZ-REEL contra ADM691AARWZ |
| ADM691AARWZ-REEL Circuitos de energia |
Supervisor de microprocessador com bateria de backup, reinicialização ajustável e períodos de vigilância, sinais de ativação de chips, tensão limite de 4,65V, vigilância,Bateria de reserva e O/P de baixo estado VCC e corrente de saída de 250 mA | Analog Devices Inc. | ADM691ARZ-REEL vs ADM691AARWZ-REEL |
| ADM691AR-REEL7 Circuitos de energia |
IC 1-CANAL MANAGEMENT POWER SUPPLY CKT, PDSO16, SOIC-16, Circuito de Gestão de Energia | Analog Devices Inc. | A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento, em conformidade com o disposto no n.o 2 do artigo 4.o do Regulamento (CE) n.o 765/2008. |
| ADM691AARW Circuitos de energia |
O sistema de transmissão de eletricidade deve ser equipado com um sistema de transmissão de eletricidade de 1 canal. | Rochester Electronics LLC | ADM691ARZ-REEL vs ADM691AARW |
| ADM691AARW-REEL Circuitos de energia |
O sistema de transmissão de eletricidade deve ser equipado com um sistema de transmissão de eletricidade de 1 canal. | Rochester Electronics LLC | ADM691ARZ-REEL versus ADM691AARW-REEL |
| ADM691AR-REEL Circuitos de energia |
O sistema de transmissão de eletricidade deve ser equipado com um sistema de transmissão de eletricidade de 1 canal. | Rochester Electronics LLC | A partir de 1 de janeiro de 2016, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento, em conformidade com o disposto no n.o 1 do artigo 4.o do Regulamento (UE) n.o 1095/2010. |
| ADM691ARZ Circuitos de energia |
Supervisor de microprocessador com bateria de reserva, período de reinicialização ajustável nominal de 50 ms, período de vigilância ajustável, sinais de ativação de chips, tensão limite de 4,65 V, vigilância,Bateria de reserva e O/P de baixo estado VCC e corrente de saída de 100 mA | Analog Devices Inc. | ADM691ARZ-REEL vs ADM691ARZ |
| A partir de 1 de janeiro de 2014, o número de veículos aéreos aéreos aéreos aéreos aéreos aéreos aéreos aéreos aéreos aéreos aéreos aéreos aéreos Circuitos de energia |
Supervisor de microprocessador com bateria de reserva, período de reinicialização ajustável nominal de 50 ms, período de vigilância ajustável, sinais de ativação de chips, tensão limite de 4,65 V, vigilância,Bateria de reserva e O/P de baixo estado VCC e corrente de saída de 100 mA | Analog Devices Inc. | O ADM691ARZ-REEL vs. o ADM691ARZ-REEL7 |
Descrições
Supervisor de escoamento aberto, puxa-puxa 1 canal 16-SOIC
Processador Supervisor 4.65V 1 Alto ativo/Baixo ativo Automóvel 16-Pin SOIC T/R
Circuitos de supervisão IC 5V MPU Bateria Mgmt
