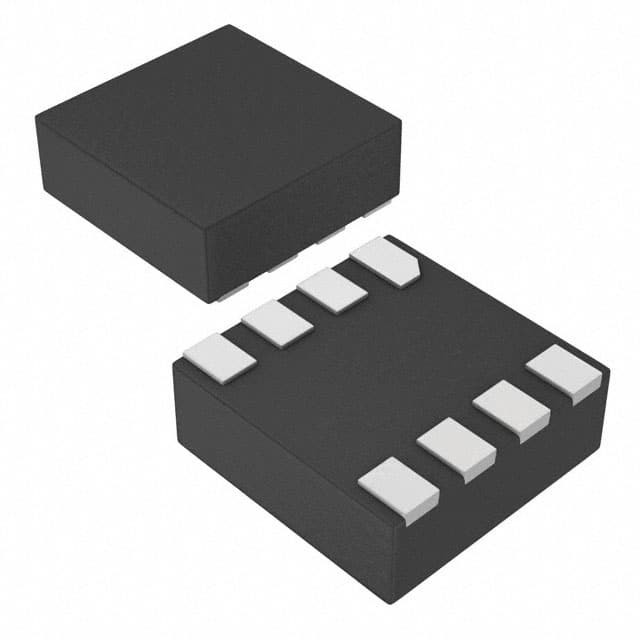

MAX16037PLA29+T IC SUPERVISOR 1 CANAL 8UDFN Analog Devices Inc./Maxim Integrated

Descrição geral

Os circuitos de supervisão MAX16033 MAX16040 reduzem a complexidade e o número de componentes necessários para as funções de monitorização da fonte de alimentação e controlo da bateria em sistemas de microprocessadores (μP).Os dispositivos melhoram significativamente a fiabilidade e a precisão do sistema em comparação com outros ICs ou componentes discretos. O MAX16033 MAX16040 fornece reset μP, alternador de bateria de backup, aviso de falha de energia, vigilância e recursos de gating habilitados para chip.

Características

* Baixa tensão de alimentação de 1,2 V
* Monitoramento de precisão de 5,0V, 3,3V, 3,0V e 2,5V de tensão de alimentação
* Comparador de falha de energia independente
* Entrada de reinicialização manual desativada
* Timer do cão de guarda, 1.6s Timeout
* Indicador de saída de bateria ligada
* RESETIN auxiliar ajustável pelo utilizador
* Corrente de alimentação tranqüila de 13 μA
* Duas estruturas de saída disponíveis:
Reinicialização ativa de puxa-puxa
Reinicialização de descarga aberta ativa
* Reinicialização ativa de baixa potência válida até 1,2 V
* Imunidade transitória de alimentação
* 140 ms (min) Período de tempo de reinicialização
* Pequenas embalagens de 2 mm x 2 mm, de 8 e 10 pines μDFN

Aplicações

Equipamento portátil/acionado por bateria
Equipamento POS
Monitorização da potência crítica μP/μC
Set-Top Boxes
Controladores
Computadores
Máquinas de fax
Controle industrial
Relógios em tempo real
Instrumento inteligente
